Zestaw uruchomieniowy dla mikrokontrolera Atmega16, Atmega32 lub Atmega644

Oferta Darka

Podstawowe właściwości zestawu:

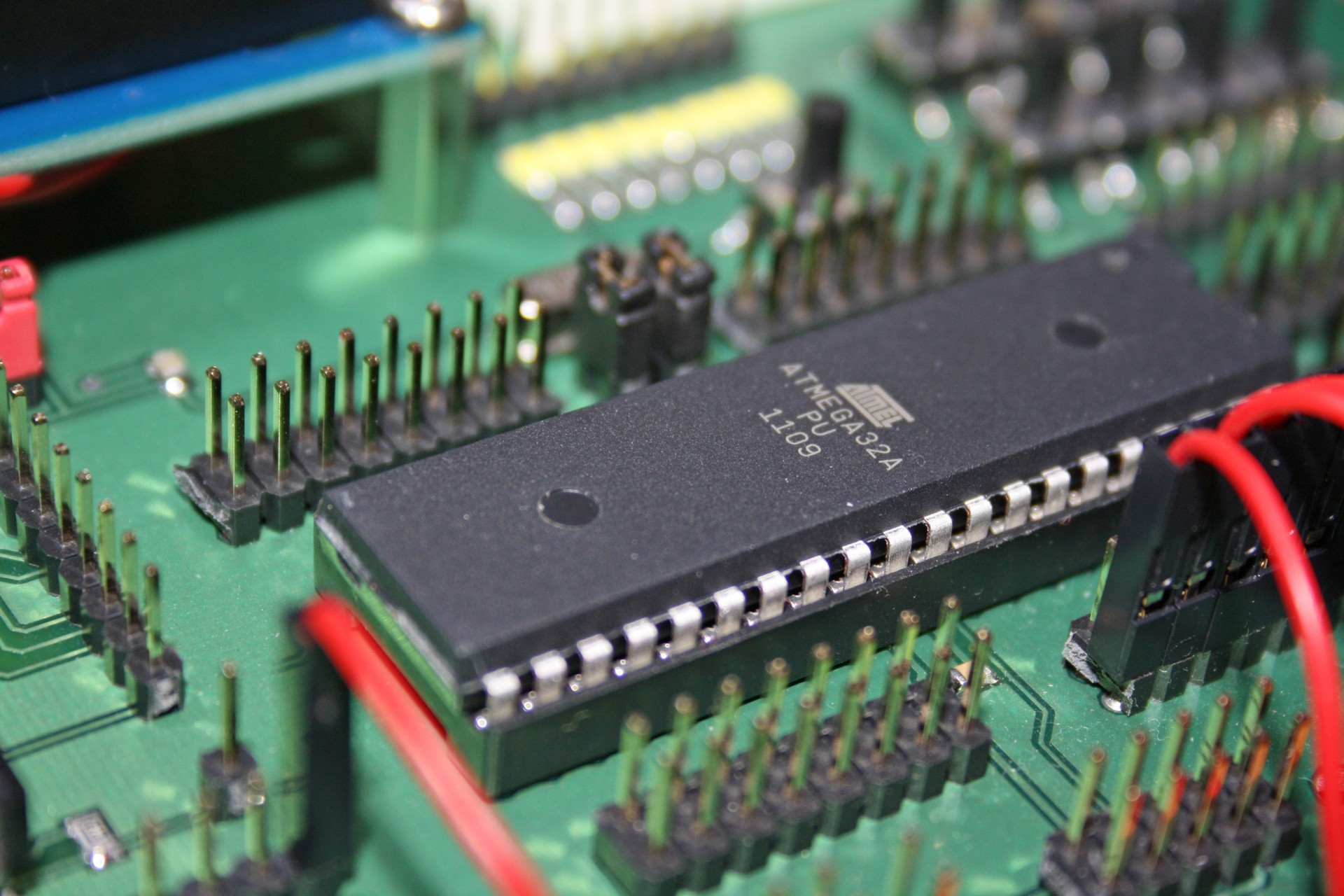

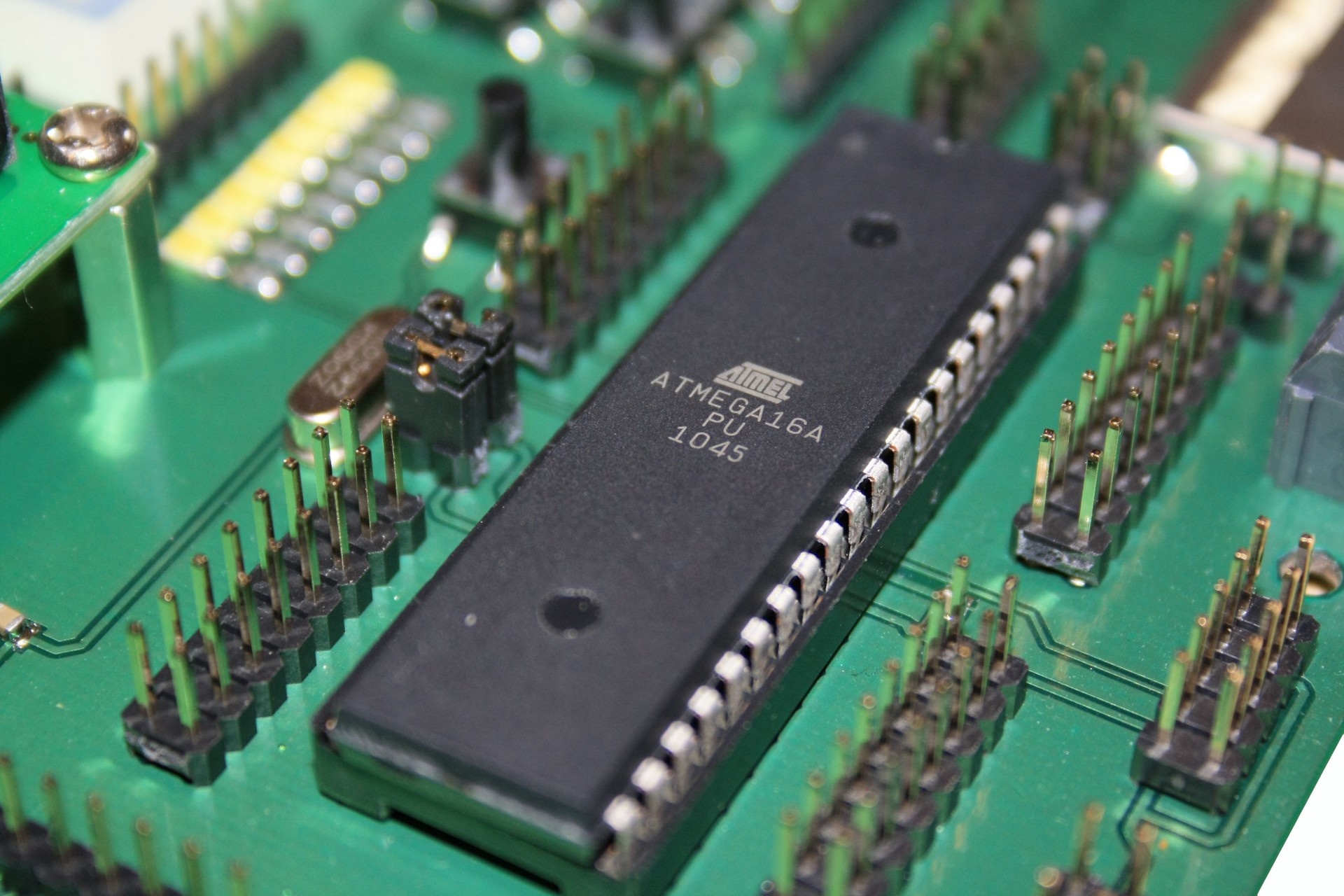

  • Mikrokontroler AVR ATmega32 (opcjonalnie ATmega16 lub ATmega644) w obudowie DIP40
  • Cyfrowy czujnik temperatury z interfejsem 1-Wire DS18B20
  • Konwerter RS485 – SN75176
  • Zworka pozwalająca załączać terminator o rezystancji 120R magistrali RS485
  • Gniazdo dla kart SD/MMC z buforem

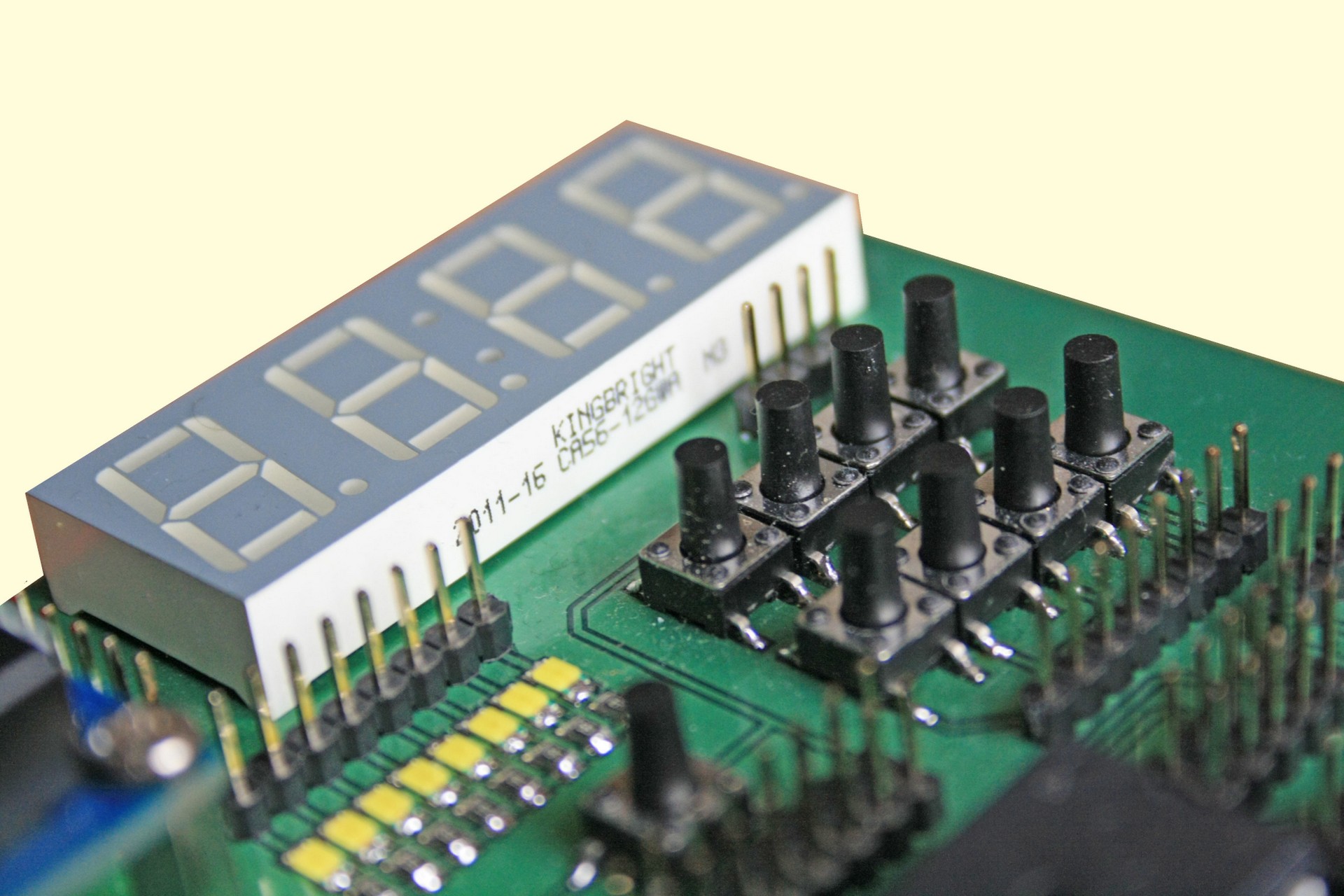

  • Wyświetlacz LED 7-segmentowy - 4 cyfry i kropki dziesiętne
  • 8 diod LED ogólnego przeznaczenia
  • 8 przyciskowa klawiatura
  • 2 potencjometry analogowe - 20k

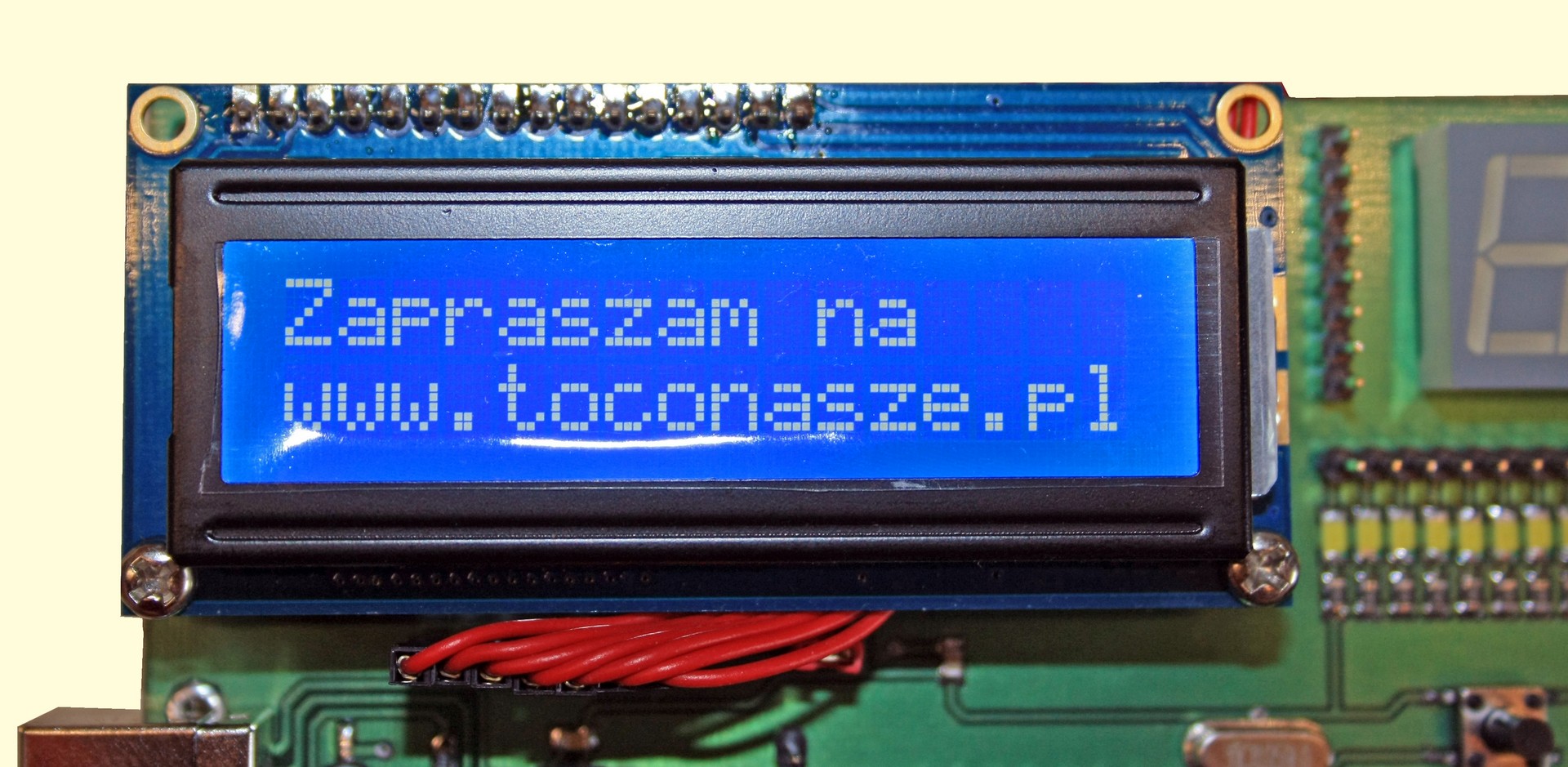

  • Wyświetlacz LCD - 2 wiersze po 16 znaków (zgodny ze standardem HD44780) z podświetleniem i potencjometrem regulacjącym kontrast
  • Stabilizator napięcia +5V, o wydajności max 1,2A
  • Złącze USB
  • Złącze do programowania – ISP CANDA, ISP ATMEL
  • Złącze do programowania – JTAG
  • Specjalne wyjścia kołkowe zasilania +5V - 4szt
  • Specjalne wyjścia kołkowe masy - 4szt
  • Przycisk RESET
  • Zewnętrzny rezonator kwarcowy 11,0592MHz
  • Przejściówka USB/RS232 – FT232RL
  • Zworki pozwalające odłączać od procesora magistralę I2C

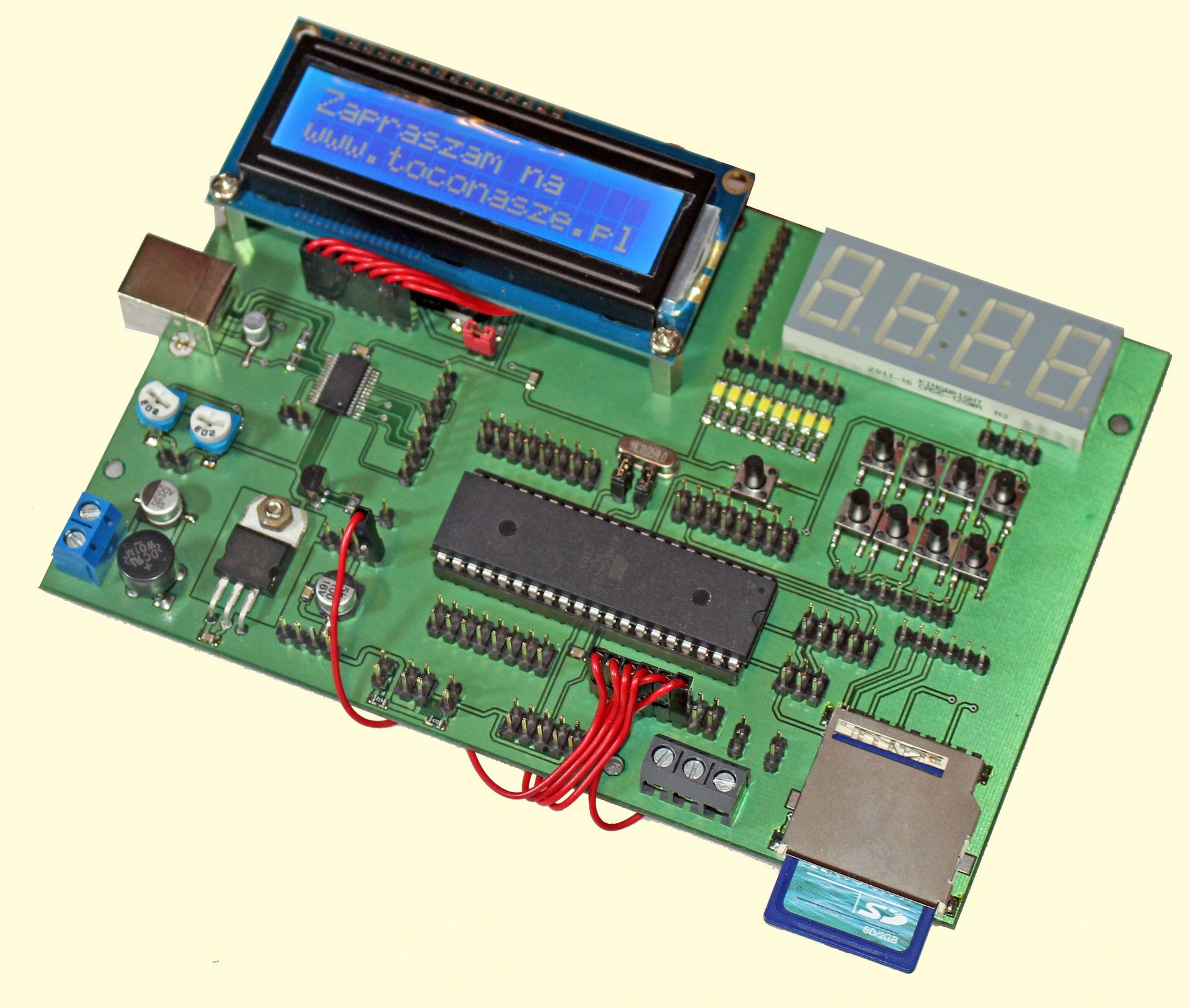

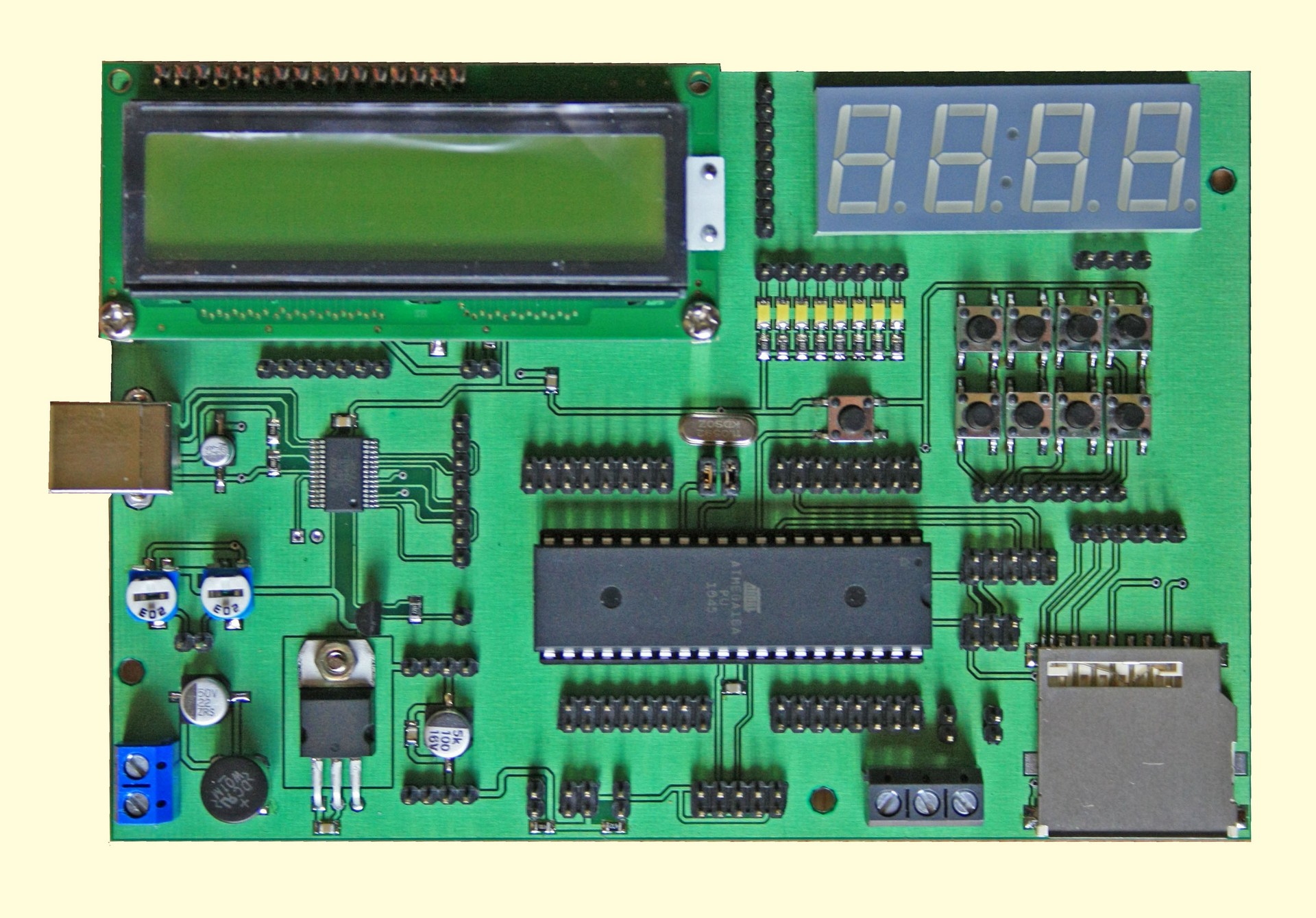

Zestaw uruchomieniowy oparty jest na bardzo popularnym mikrokontrolerze Atmega32 firmy Atmel. Zamiennie można zamontować Atmegę16 lub Atmegę644. Zestaw został wyposażony w szereg elementów peryferyjnych, których wyprowadzenia zostały podłączone na listwy kołkowe typu goldpin pozwalające na dowolne konfiguracje bez potrzeby wykonywania dodatkowych dedykowanych płytek PCB.
