Interfejs SATANDISK do ATARI ST/STE

Oferta Darka

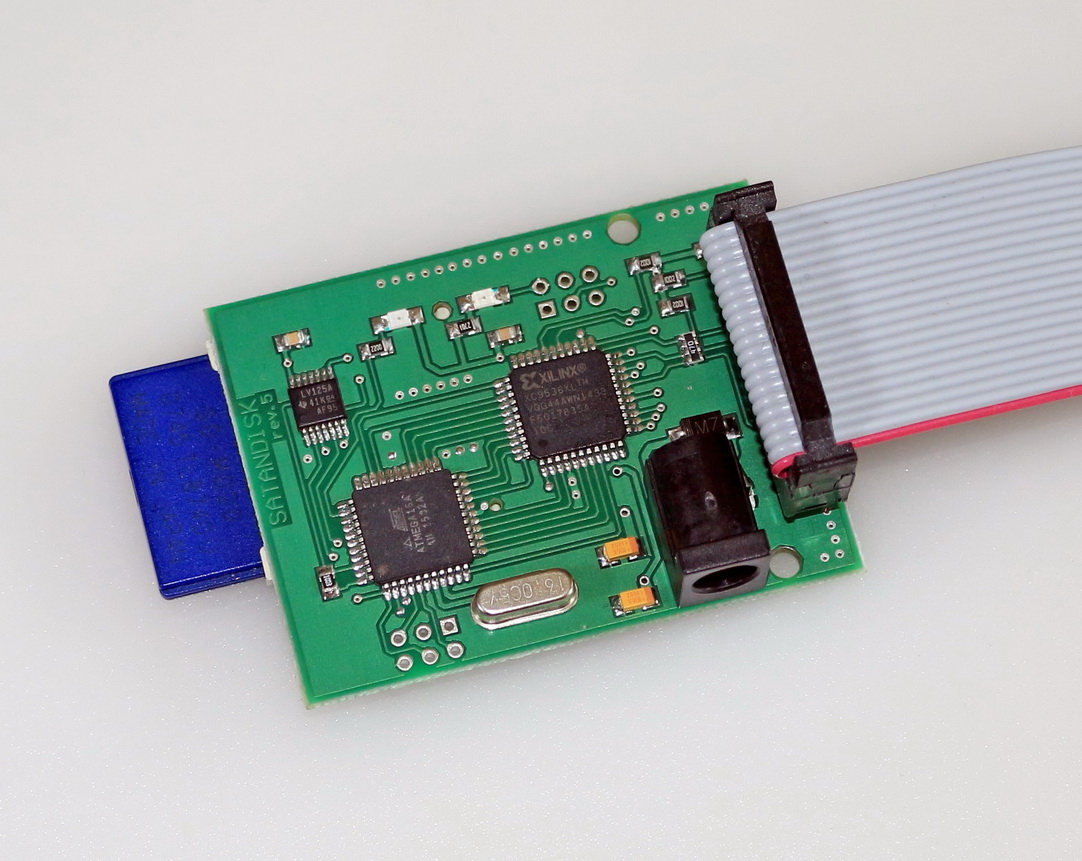

SATANDISK jest interfejsem emulującym twardy dysk. Interfejs pozwala na wczytywanie
gier, programów na Atari ST/STF/STFM/STE poprzez port ASCI z kart SD/MMC.
Pomysłodawcą urządzenia i autorem oprogramowania jest Jookie


Cechy urządzenia:


  • podłączany do portu ACSI (Hard Disk) w Atari ST
  • obsługa kart MMC/SD maksymalnie 4GB (realnie 2GB)
  • kompatybilny z HDDRIVER
  • zasilany z zewnętrznego zasilacza o napięciu 7,5V - 12V
  • zabezpieczenie przed błędnym włożeniem wtyczki zasilającej

W projekcie autora dokonałem kilku zmian, między innymi w układzie zasilania interfejsu.

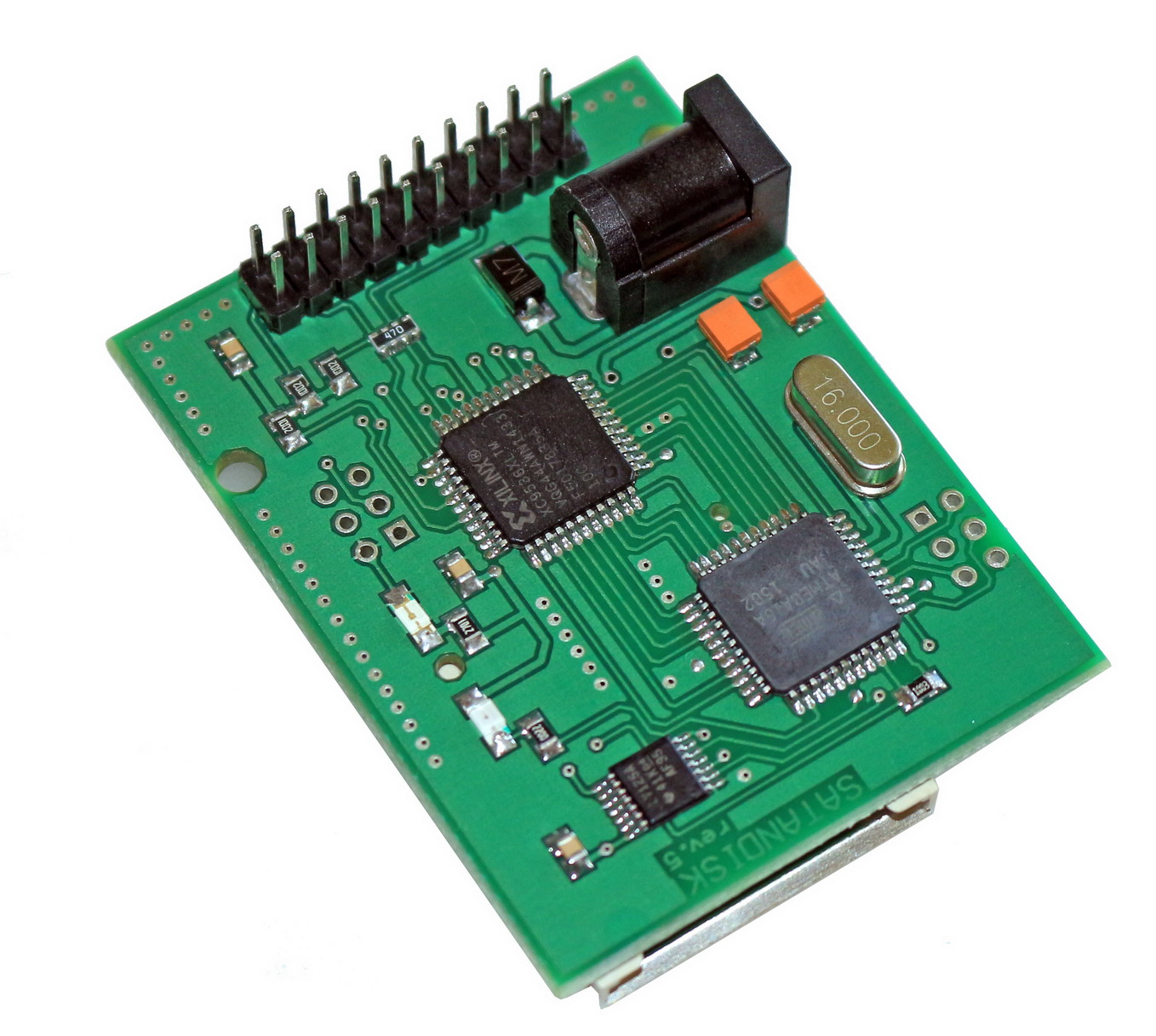

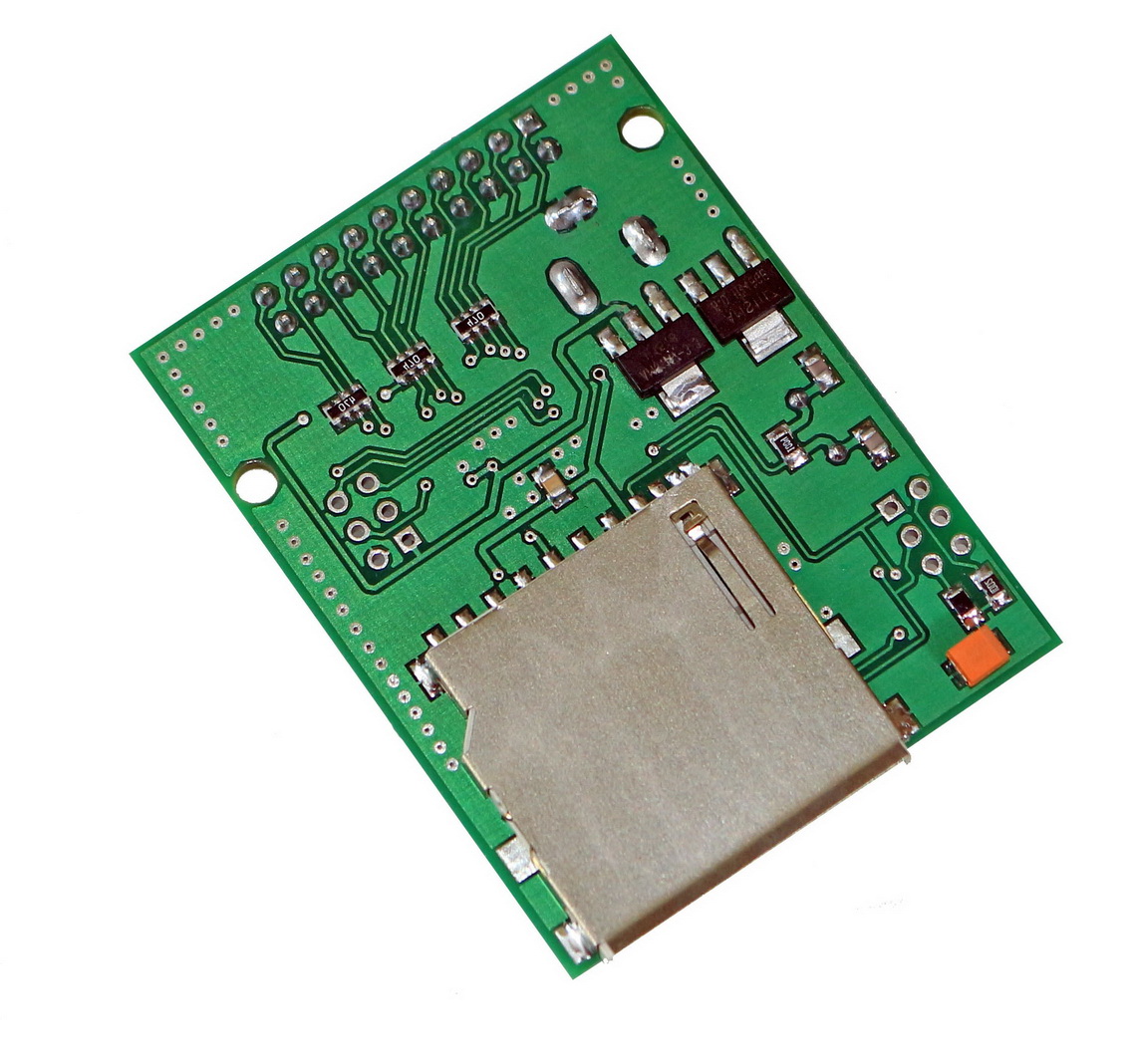

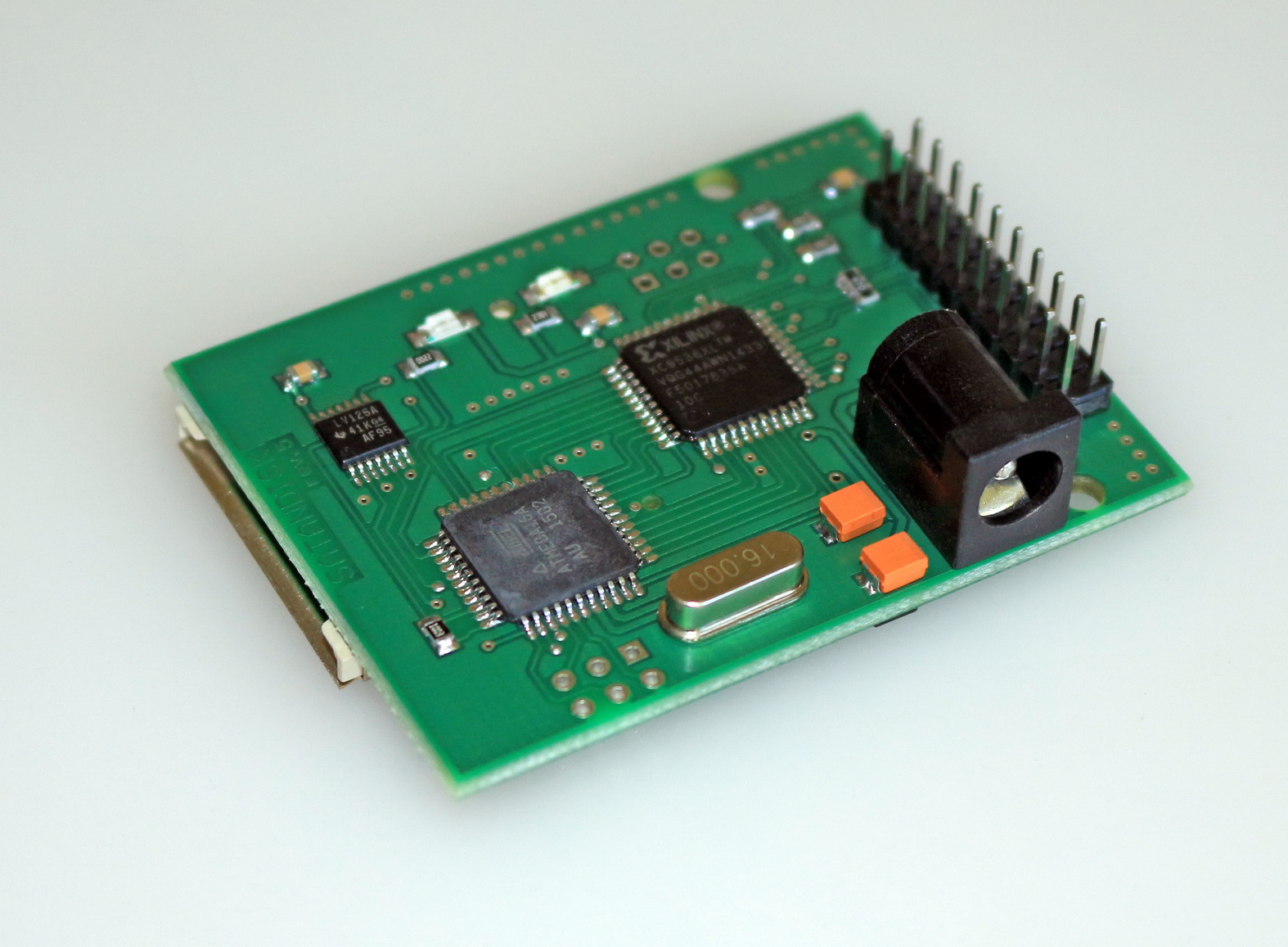

Projekt obwodu drukowanego jak i obudowy jest mojego autorstwa.

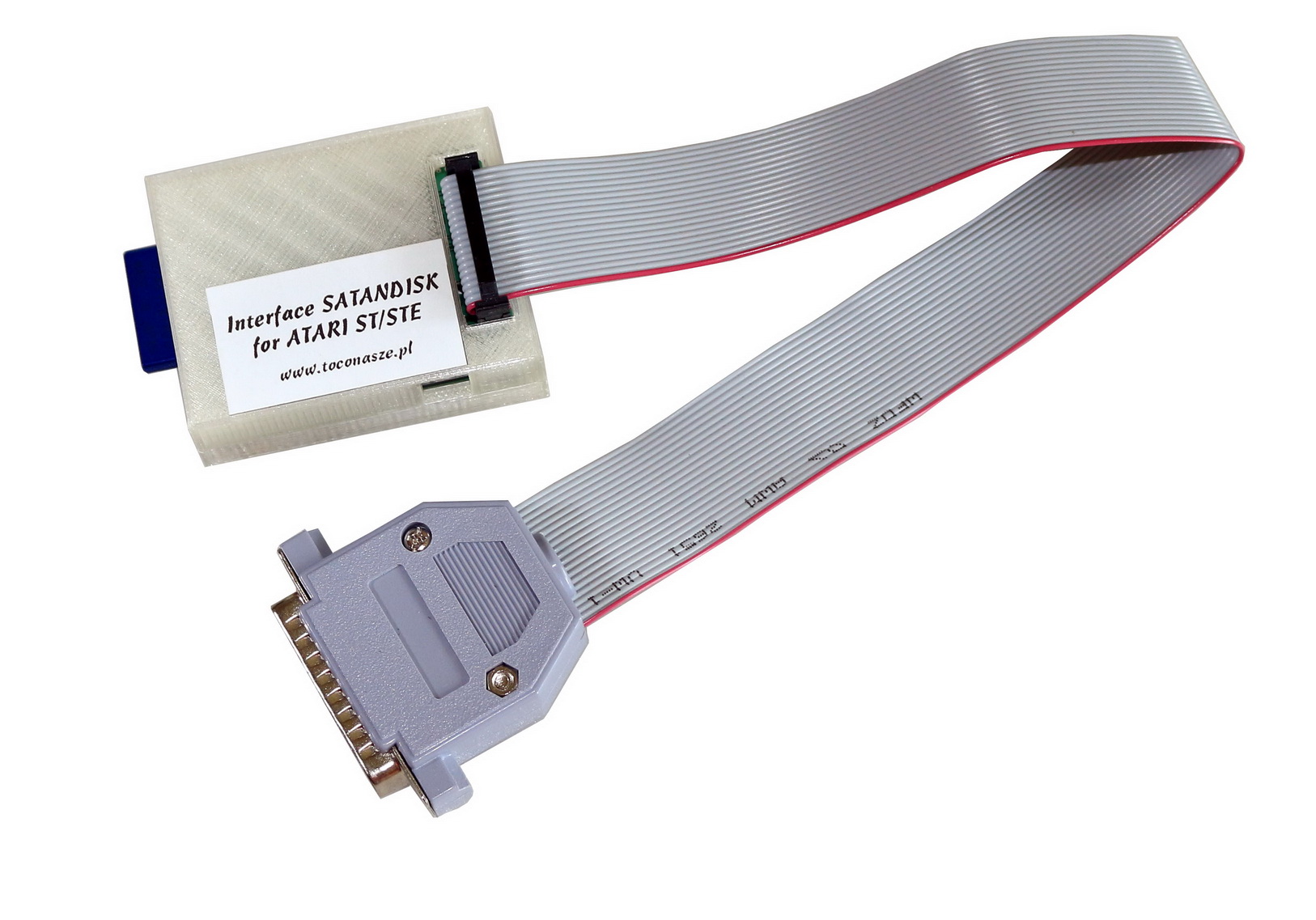

Obudowa została wydrukowana na drukarce 3D
Interfejs był testowany na następujących komputerach:
STFM (TOS 1.02), STE (TOS 2.06), Mega ST1 (TOS 1.02), Mega STE (TOS 2.05), STE (TOS 1.06)

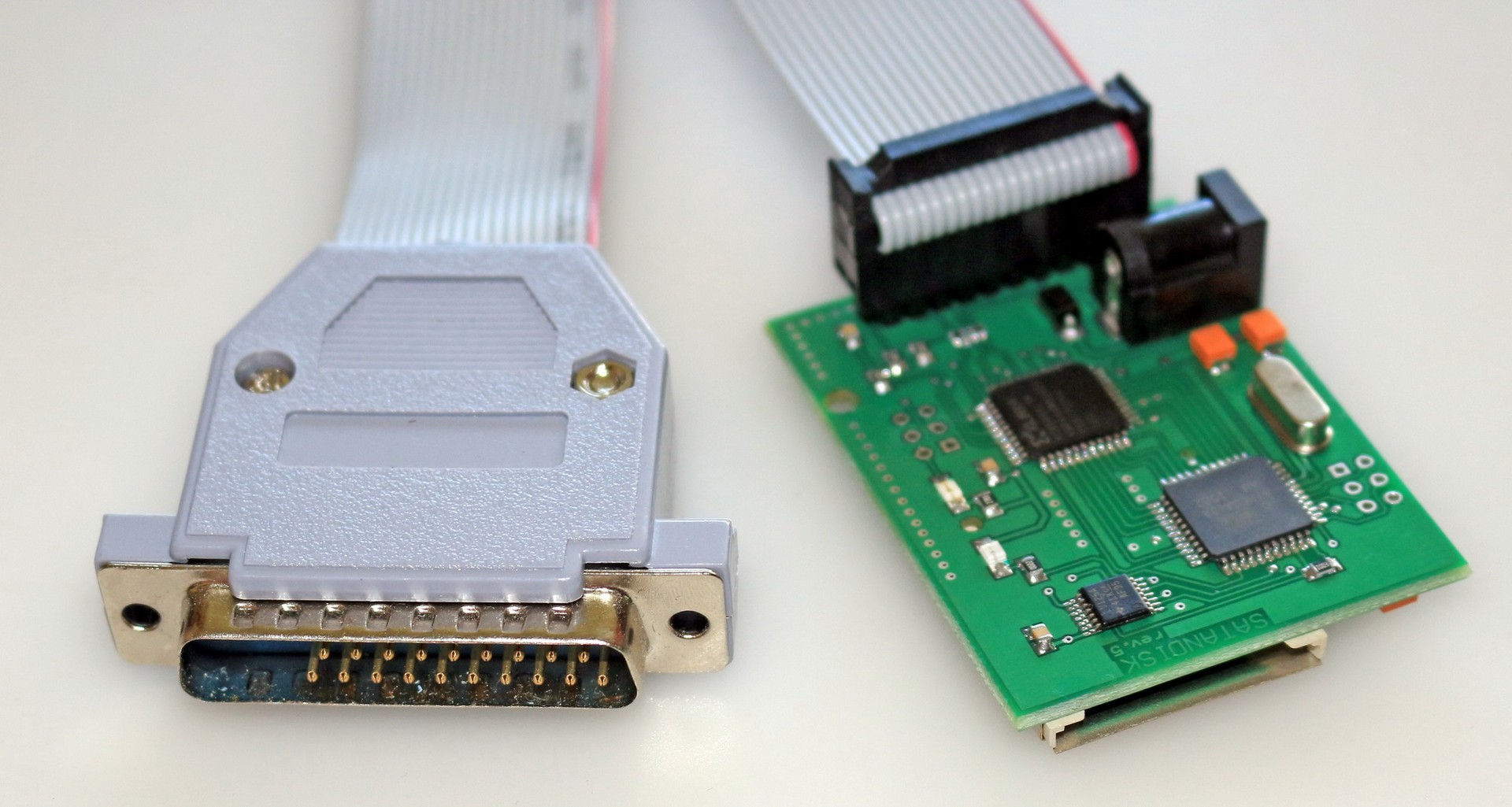

Ze względu na problemy z dostępnością wtyczki DB19 użyłem wtyczki DB25 usuwając z niej zbędne piny

Wymiary: 56mm x 48mm

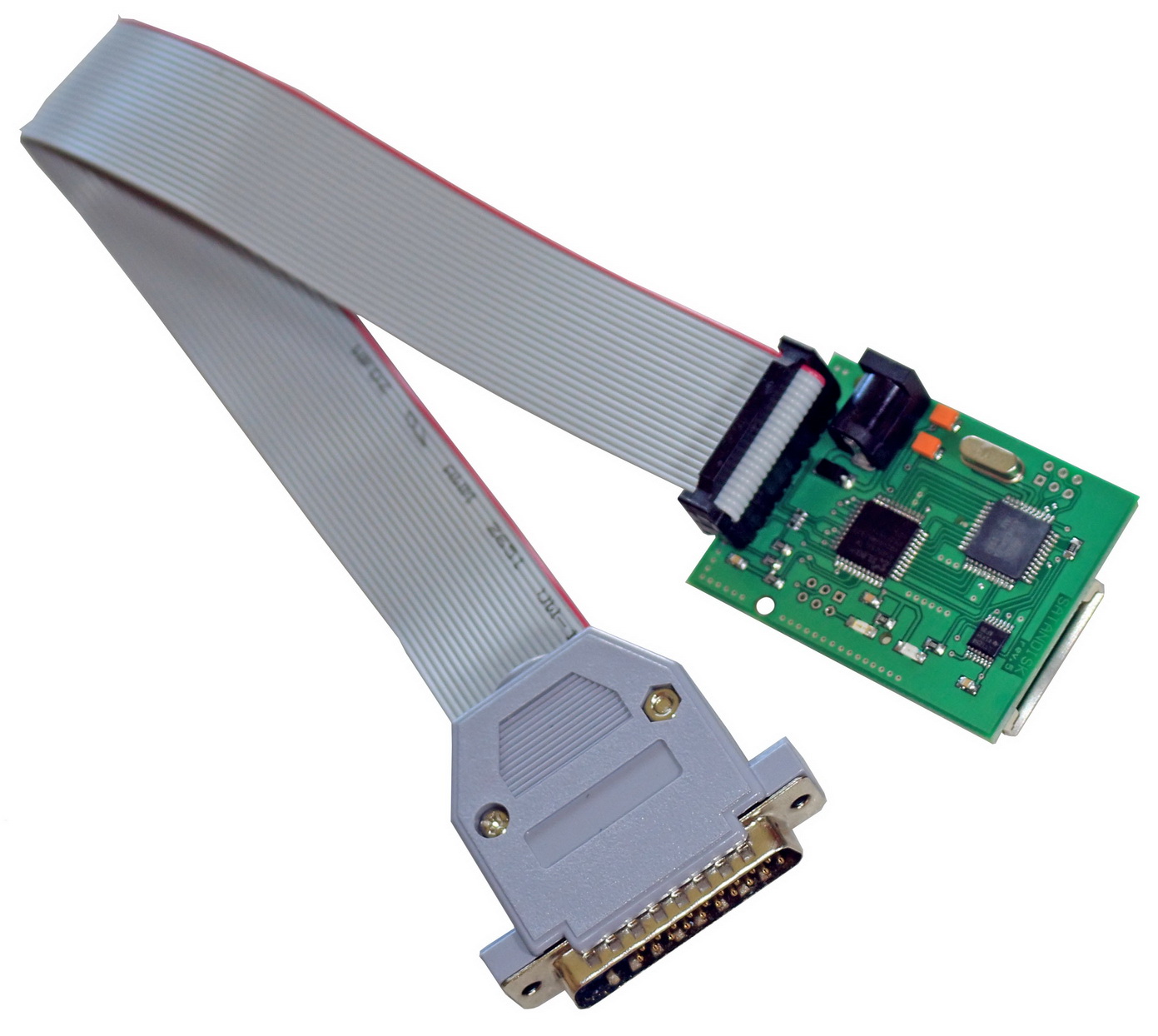

Waga z kabelkiem: 48g

Moje wykonanie interfejsu zostało opisana w czasopiśmie RETROKOMP w numerze 1/2016 (luty)
