Policyjny stroboskop

Projekty elektroniczne

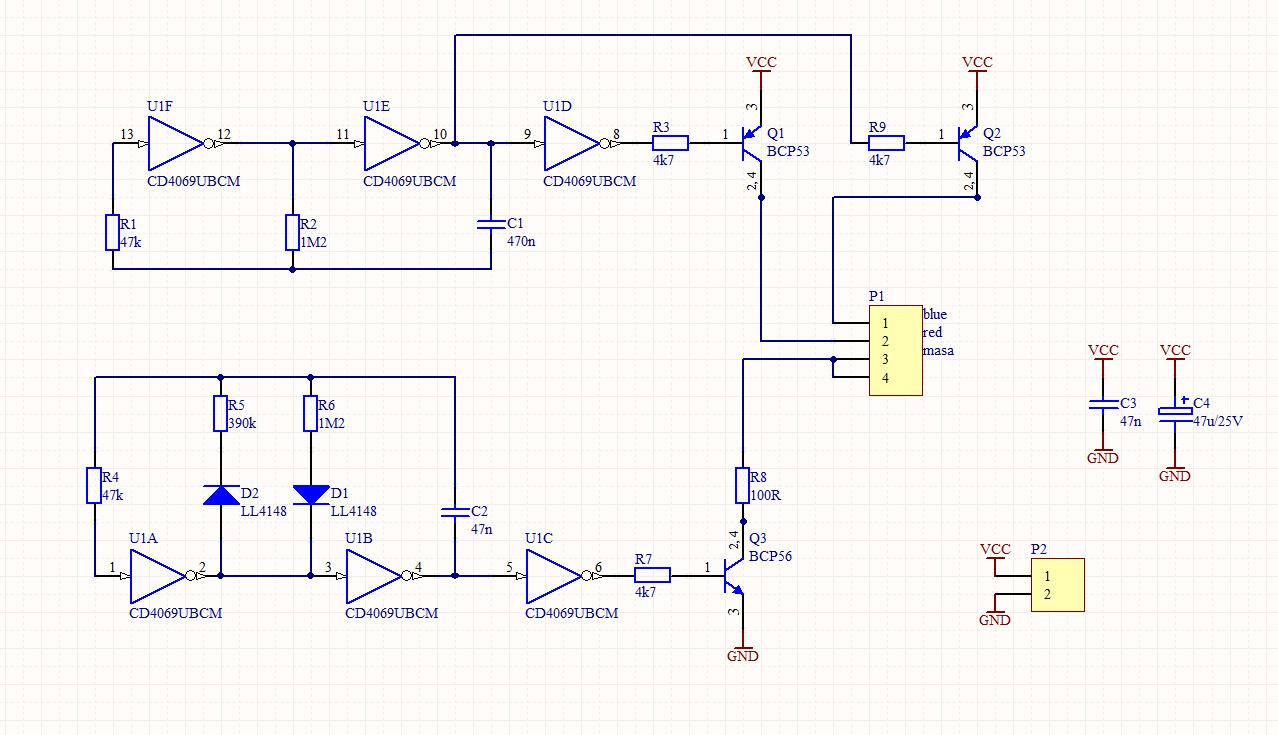

Układ naśladuje światła sygnalizujące pojazdu uprzywilejowanego.

Działanie stroboskopu polega na naprzemiennym włączaniu diod świecących, czerwonych i niebieskich.

Efekt ten powstaje dzięki niesynchronicznej pracy dwóch generatorów. Jeden generator przełącza zestawy diod świecących, drugi generator zaś wytwarza efekt stroboskopu.

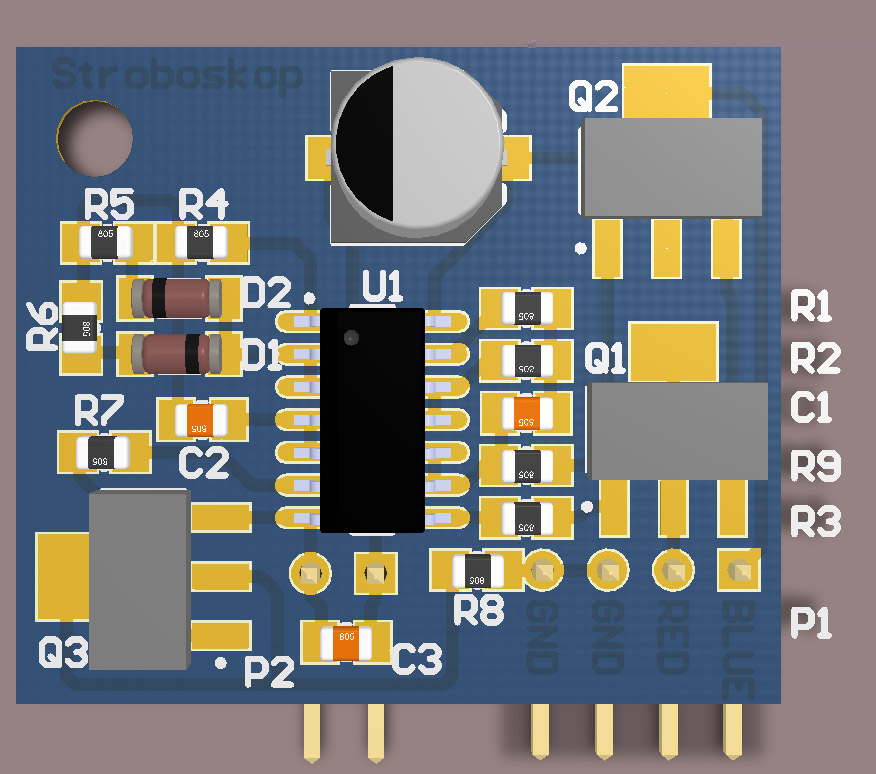

Wymiary płytki: 29,7mm x 25,5mm
Obwód jednostronny

Film prezentuje działanie stroboskopu jest to wersja prototypowa. Płytka została wykonana przy użyciu frezarko-wiertarki. Diody LED użyte w układzie są 3W
