Interfejs SIO2SD do Atari XL, XE

Oferta Darka

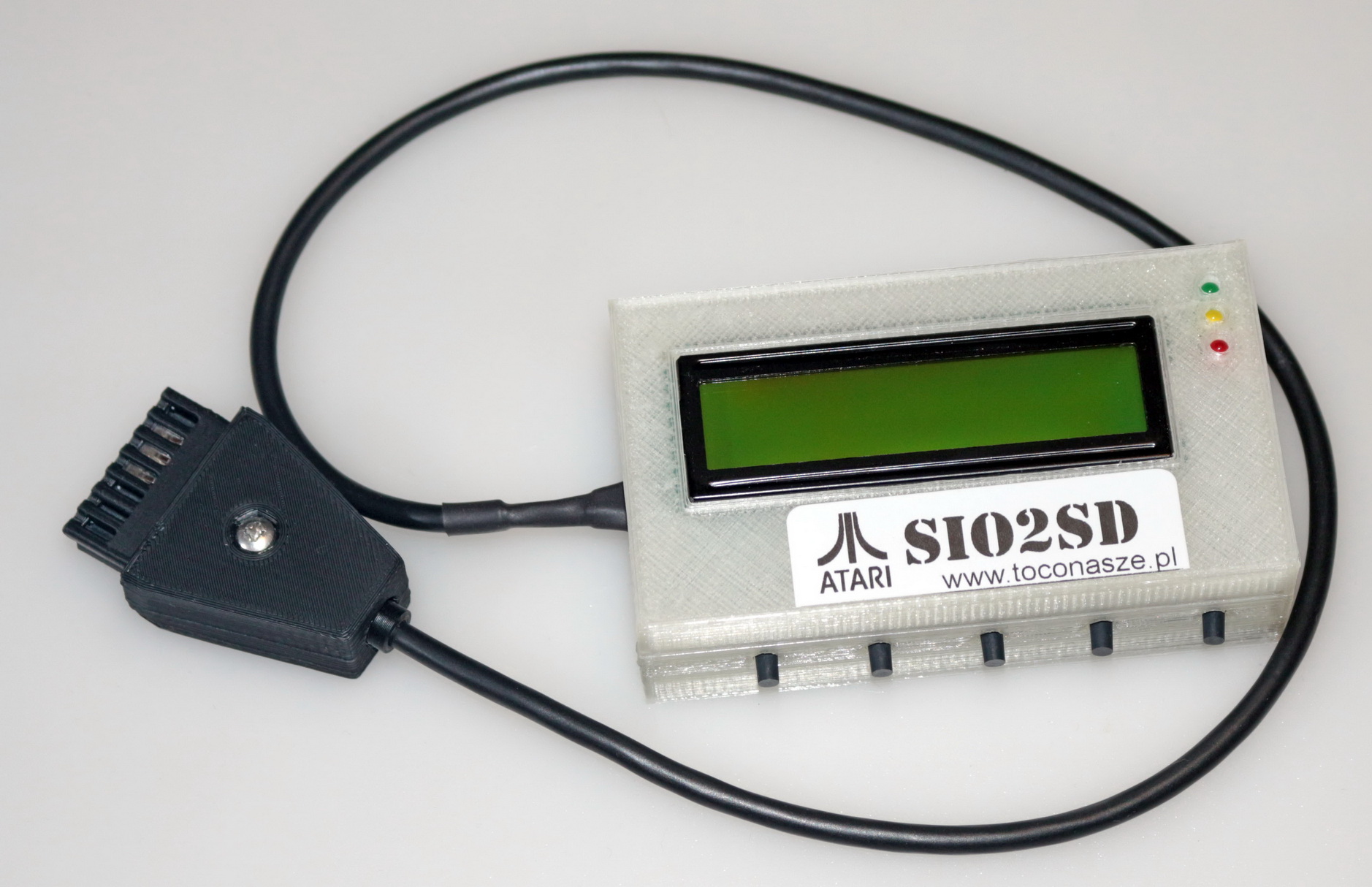

SIO2SD to emulator stacji dyskietek pozwalający na wczytywanie gier, programów na ośmiobitowe
Atari XL, XE wykożystując port SIO.
Pomysłodawcą urządzenia i autorem oprogramowania AVR jest Jakub Kruszona-Zawadzki.

Cechy urządzenia:

  • Jeśli interfejs pracuje na firmware powyżej 2.5 wówczas obsługuje karty o pojemności powyżej 2GB - SD/SDHC/MMC (formaty FAT12, FAT16 i FAT32). Aktualnie wszystkie interfejsy pracują na firmware 3.1RC2
  • Jeśli interfejs pracuje na firmware do 2.5 wówczas obsługuje karty SD/MMC o pojemności do 2GB (formaty FAT12, FAT16 i FAT32)
  • Obsługa plików w formatach ATR (zapis/odczyt), XFD (tylko odczyt) i
    COM/XEX (tylko odczyt)

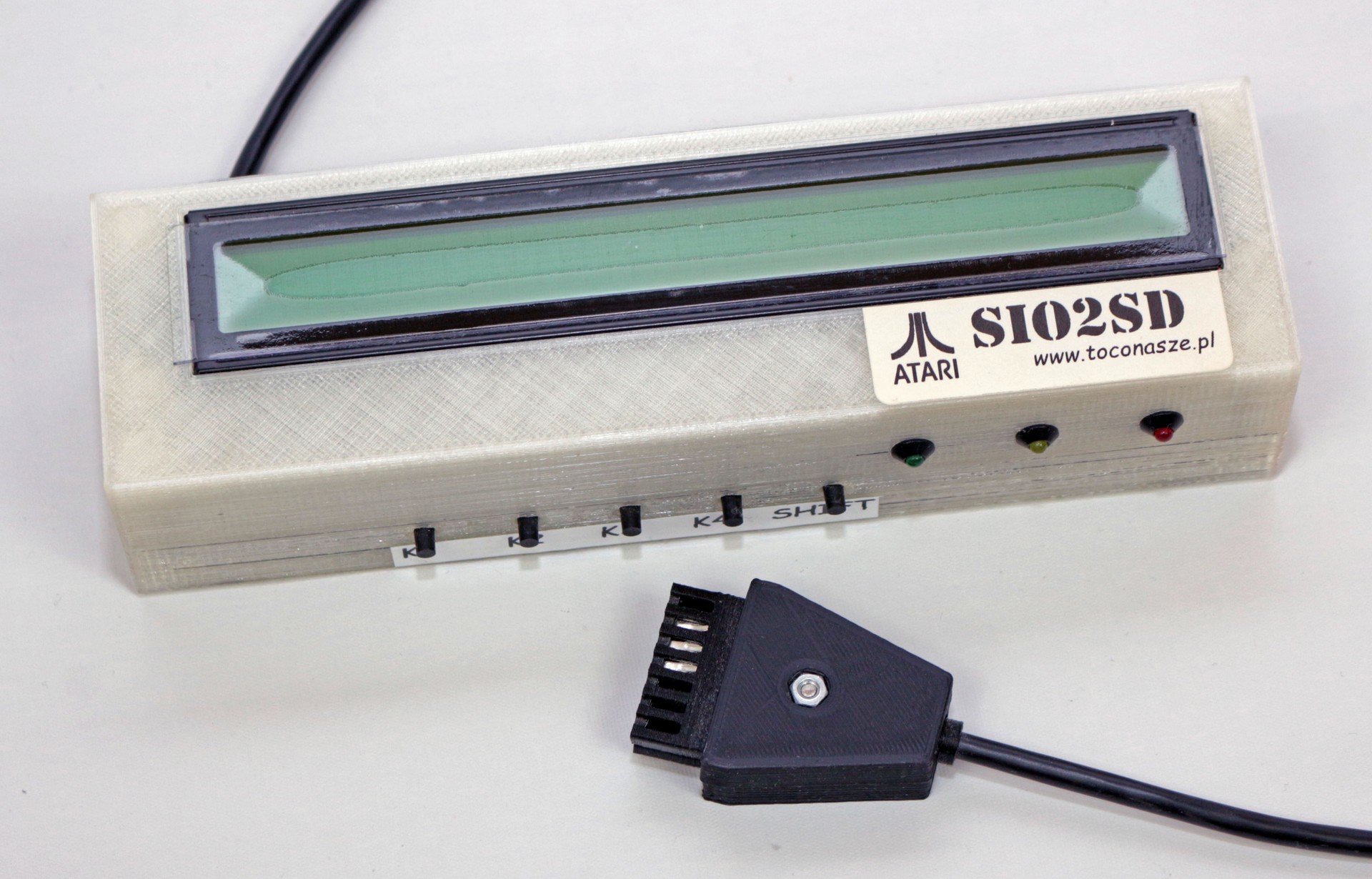

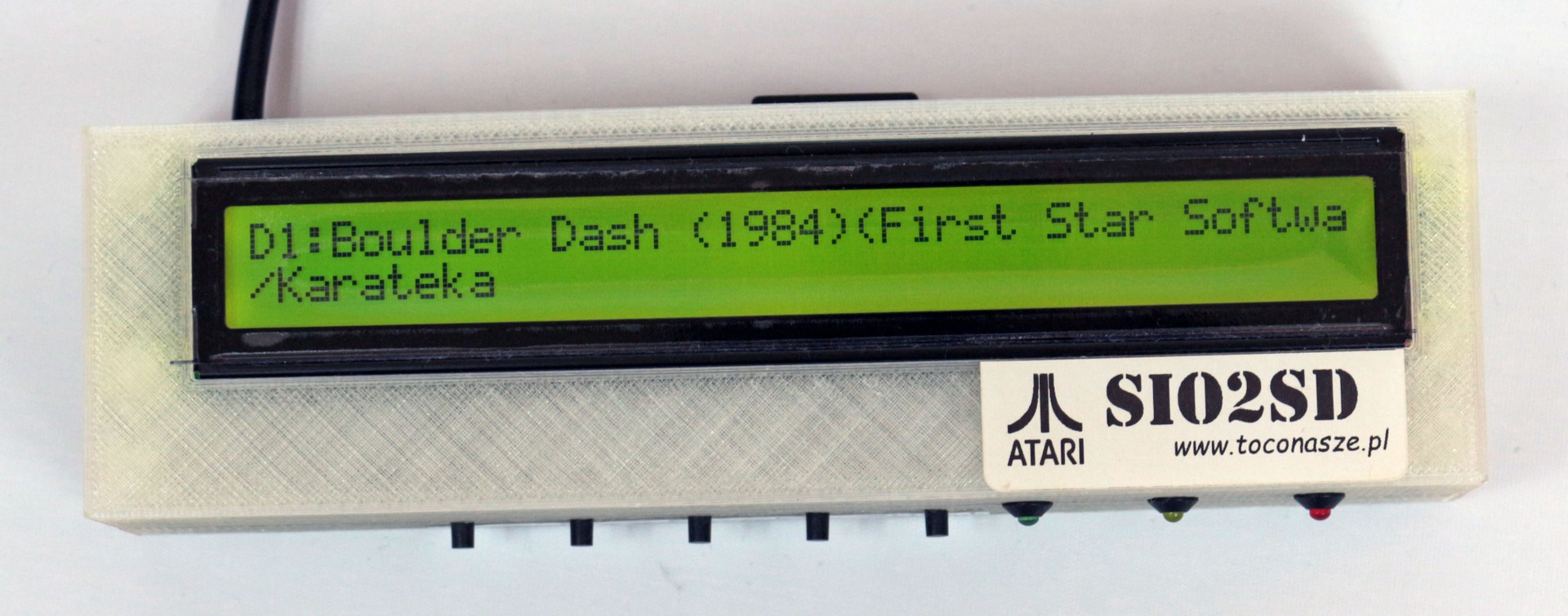

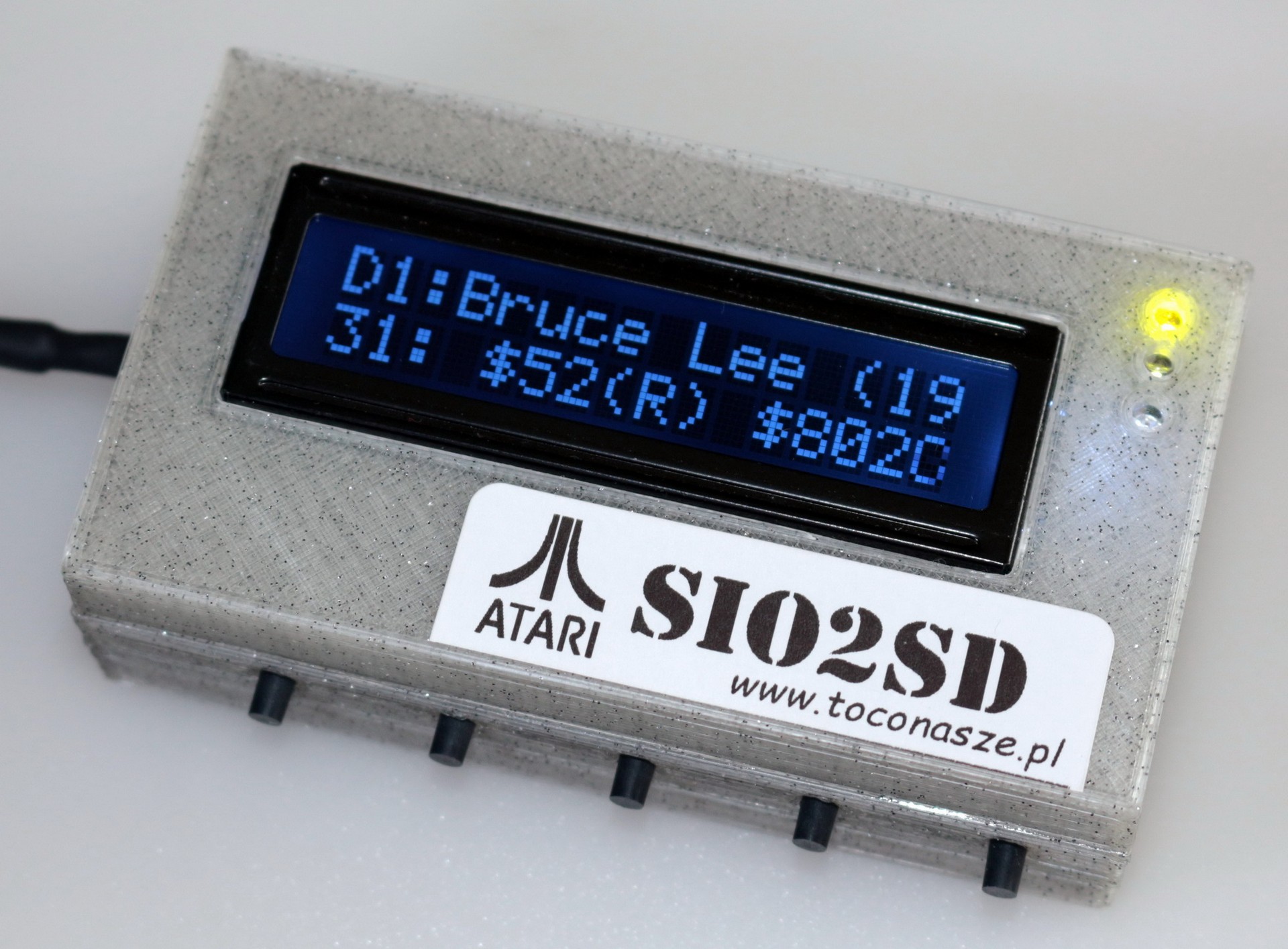

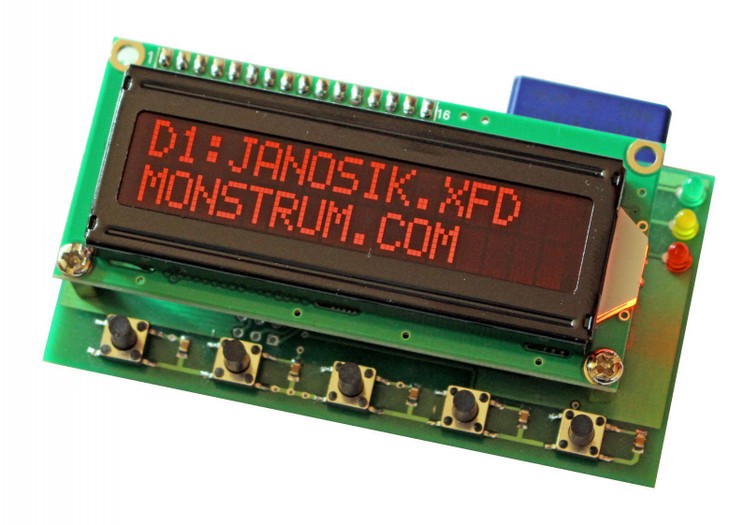

  • Interfejs standardowo współpracuje z wyświetlaczem posiadającym 16 znaków w dwóch wierszach pozwalającym poruszać się po katalogach karty SD i wybierać pliki do wczytywania.
  • Interfejs ma możliwość obsługi 15 stacji równolegle oraz 100 stacji wirtualnych
  • Możliwość zmiany nazwy plików i katalogów na karcie SD
  • Możliwość kasowania plików z karty SD
  • Możliwość tworzenia nowych plików ATR oraz nowych katalogów na karcie SD
  • Pięć klawiszy sterujących
  • Wbudowany prosty loader TURBO dla wersji 7-bit
  • Zasilanie bezpośrednio z portu SIO w Atari
  • Możliwość konfigurowania z poziomu Atari

Interfejs SIO2SD zamontowany w magnetofonie

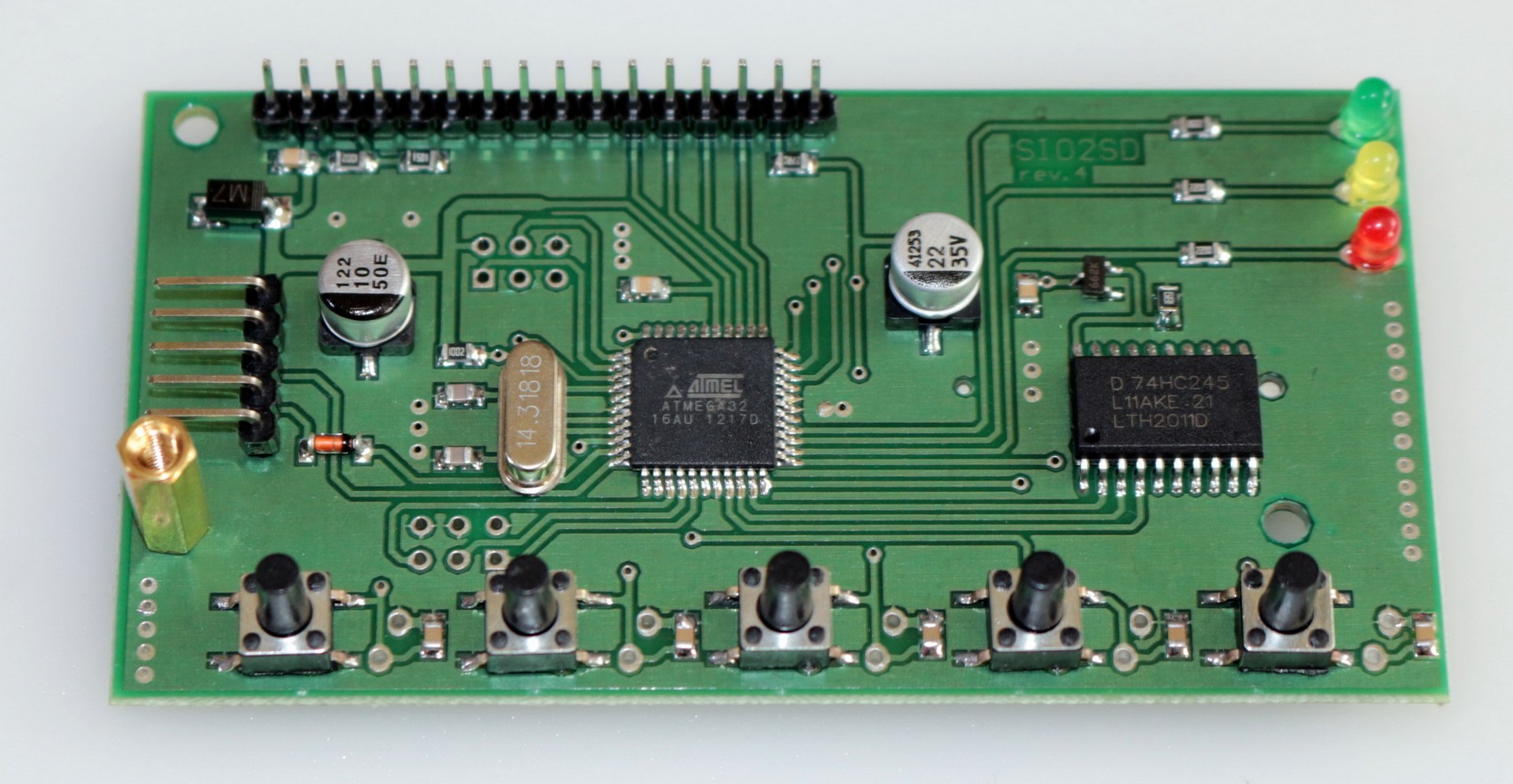

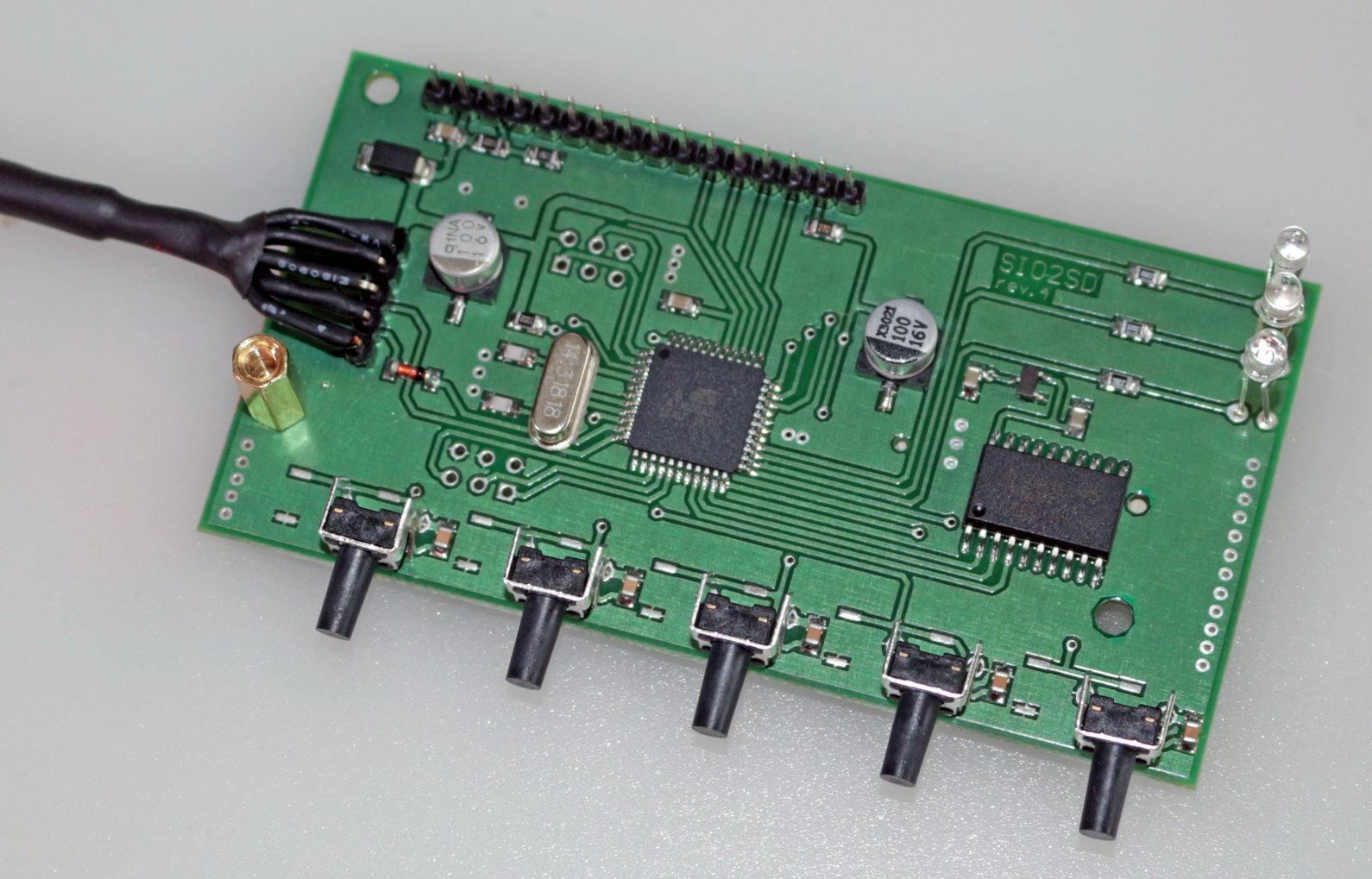

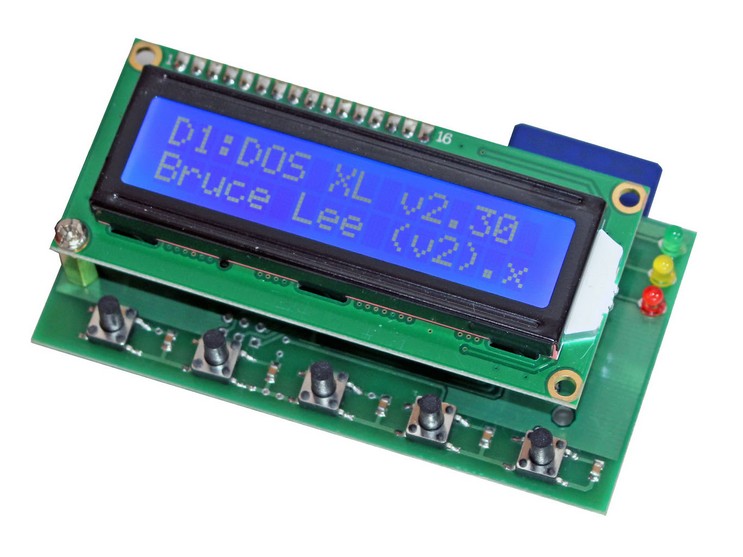

Pod wyświetlaczem LCD ukryte jest serce interfejsu, którym jest mikrokontroler AVR - Atmega32.

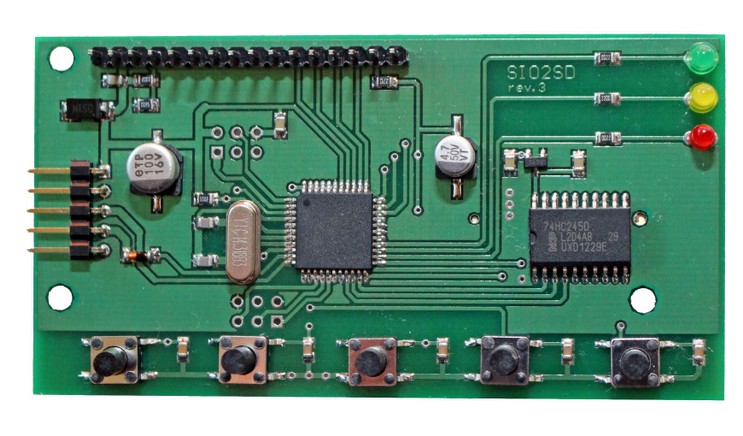

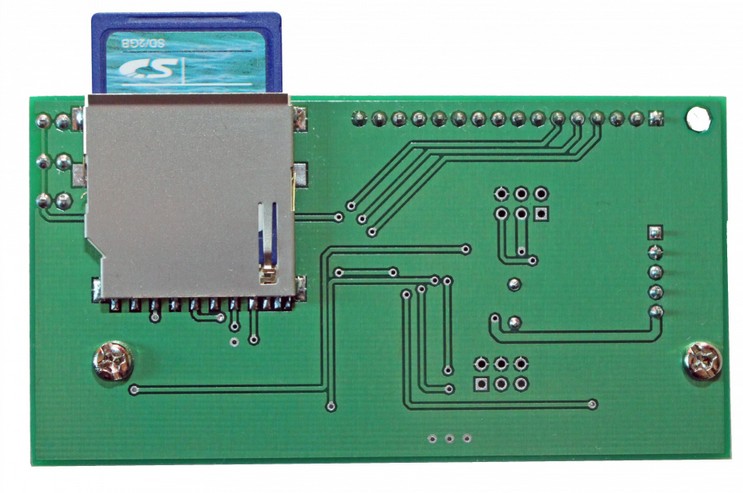

Interfejs SIO2SD jest wykonany w technologii SMT a najnowsza wersja płytki umożliwia zamontowanie przycisków kątowych THT jak i prostych SMD.

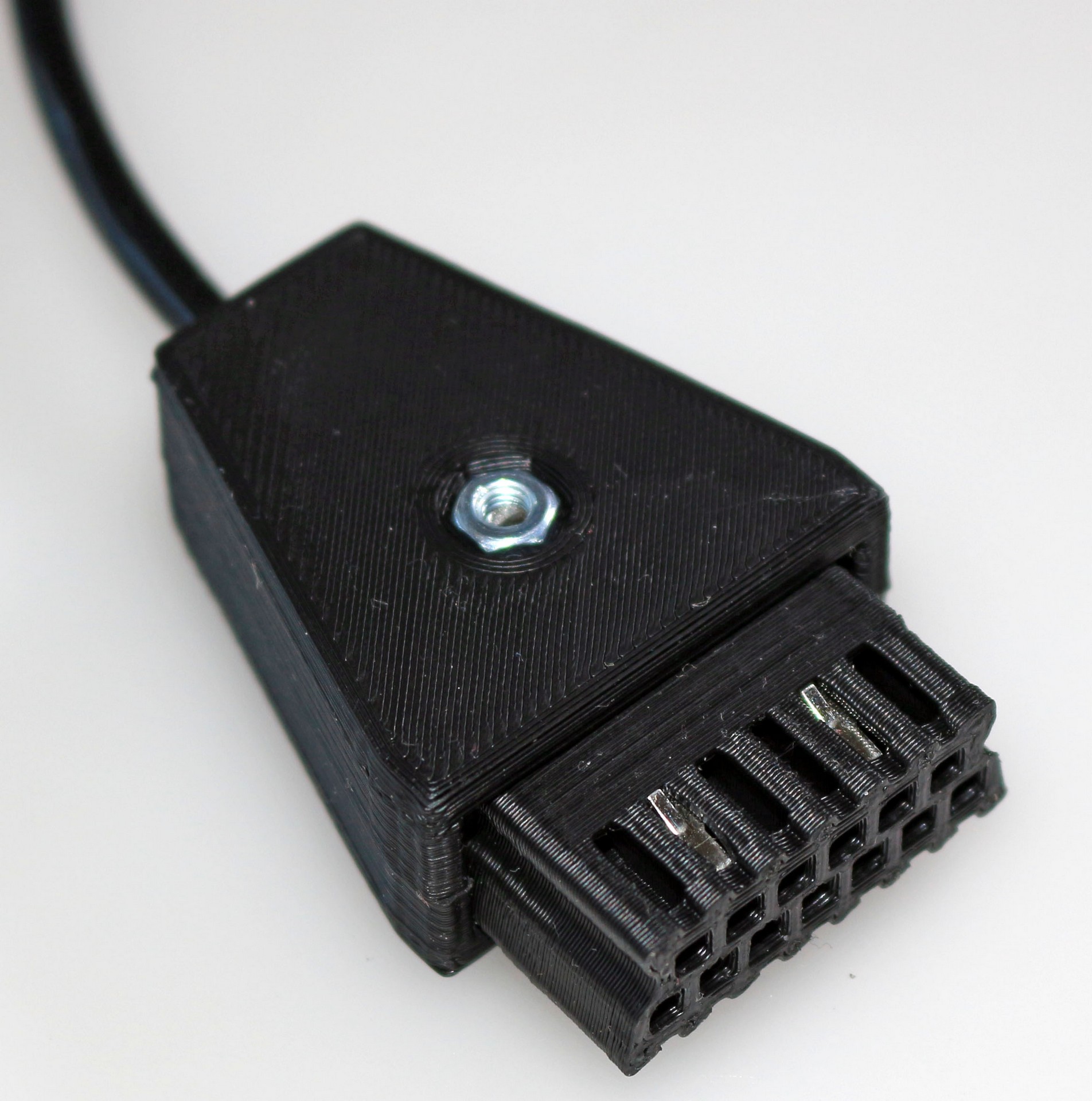

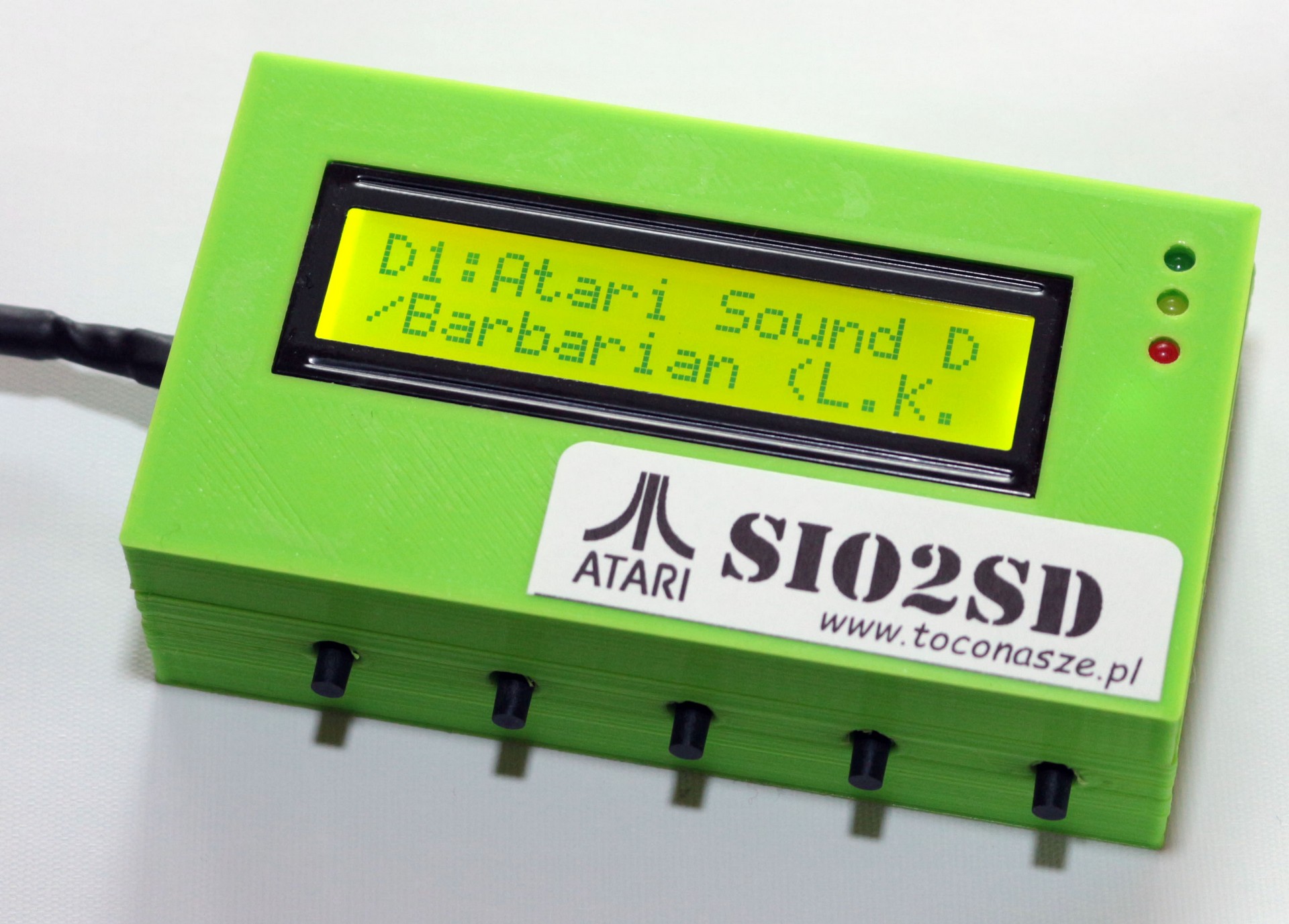

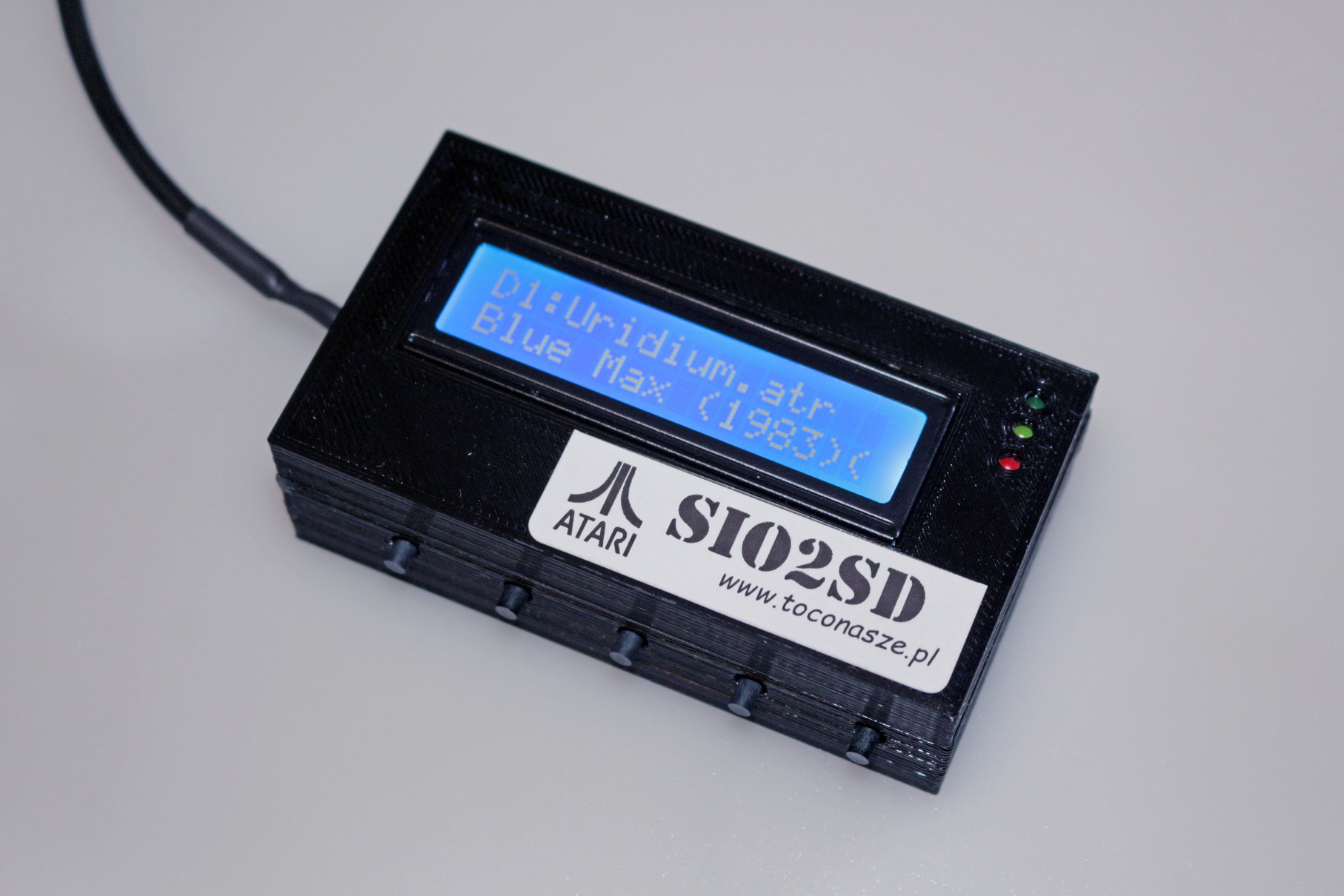

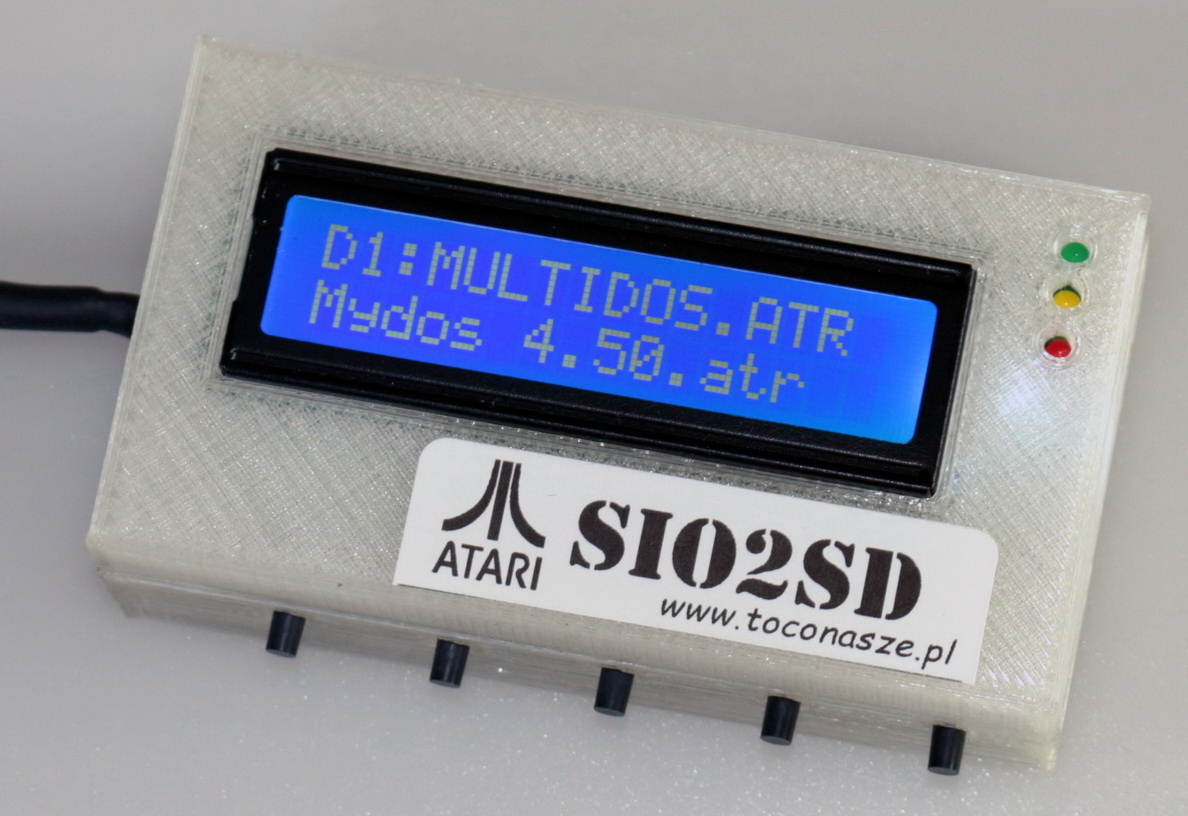

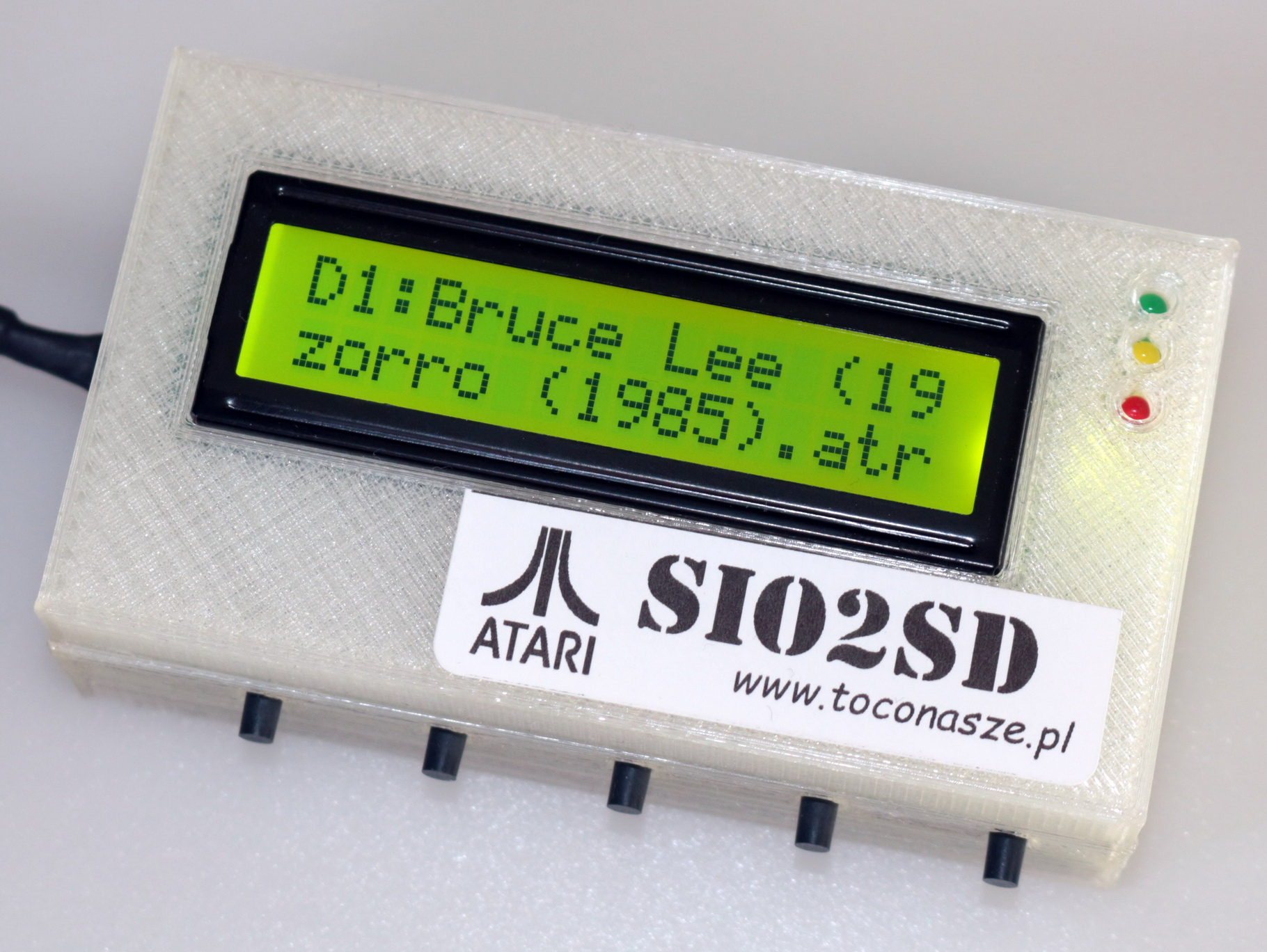

Wtyczka SIO jak i obudowa interfejsu została wydrukowana na drukarce 3D.
Projekt obwodu drukowanego oraz obudowy jest mojego autorstwa.

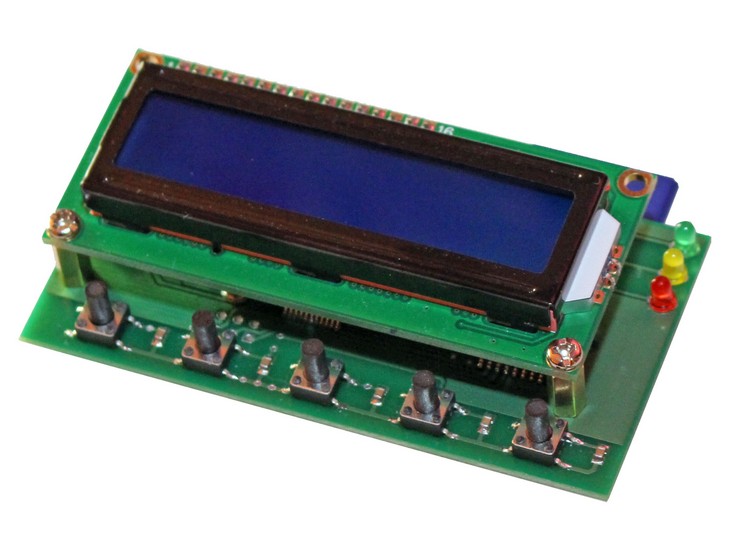

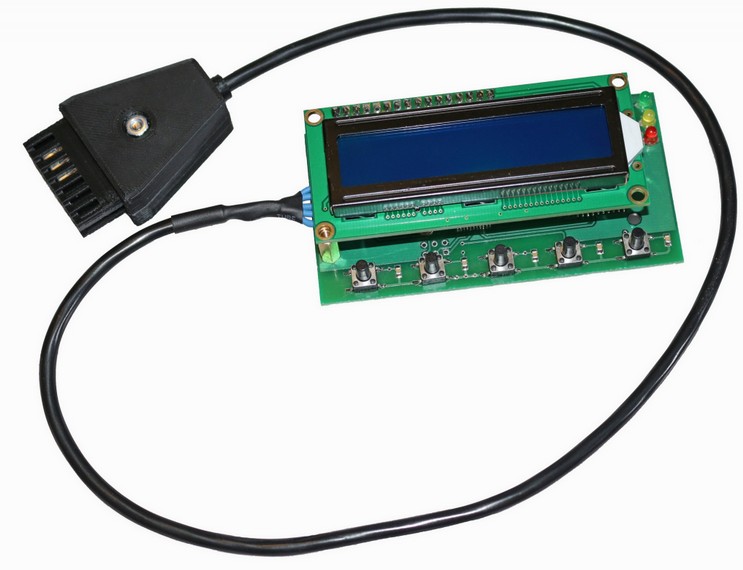

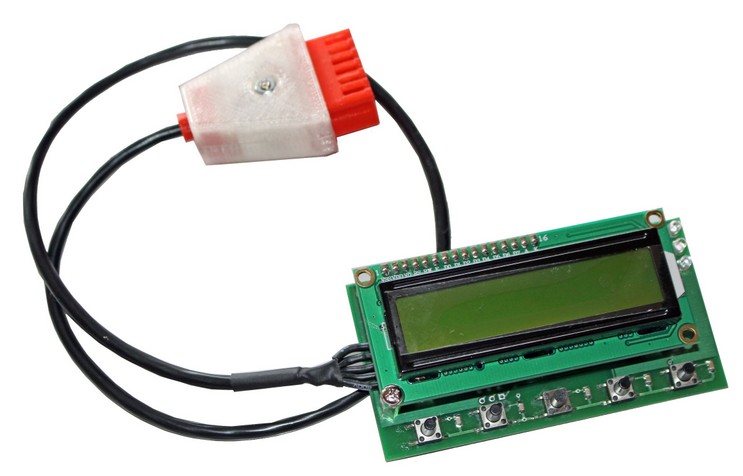

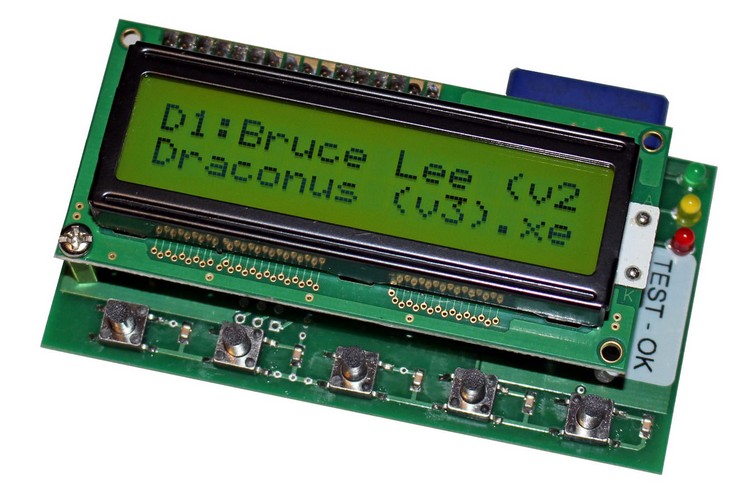

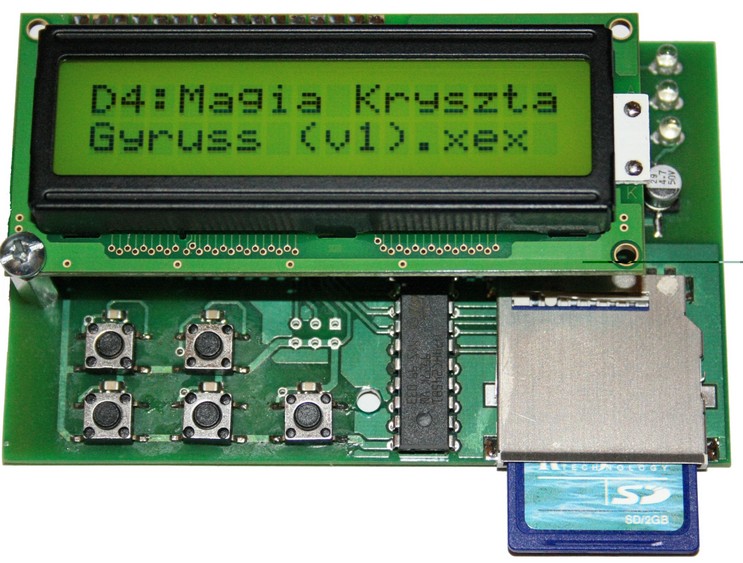

SIO2SD w starszej wersji PCB
