Muzeum komputerów

W mojej kolekcji starych komputerów z rodziny Commodore znajdują się:

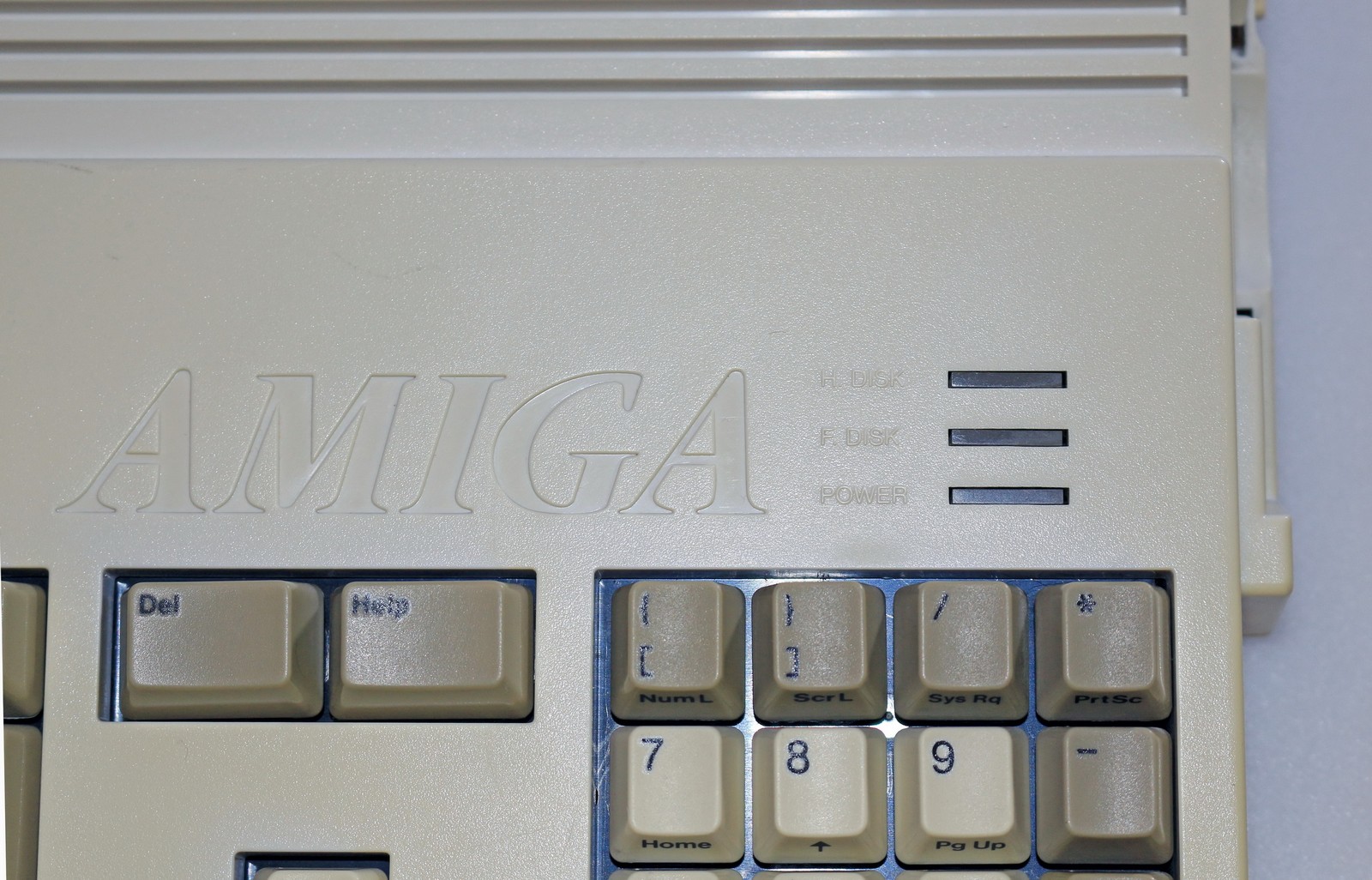

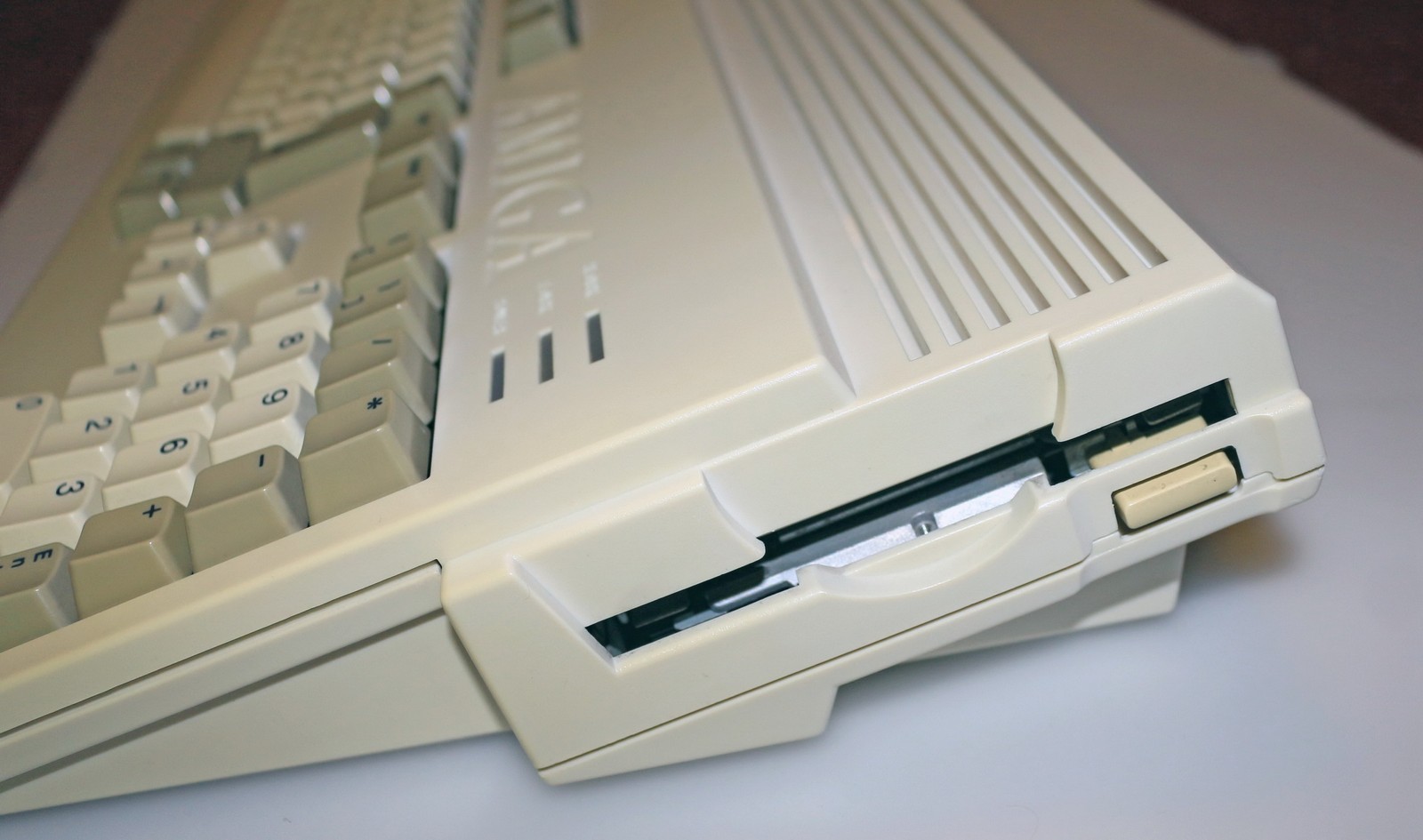

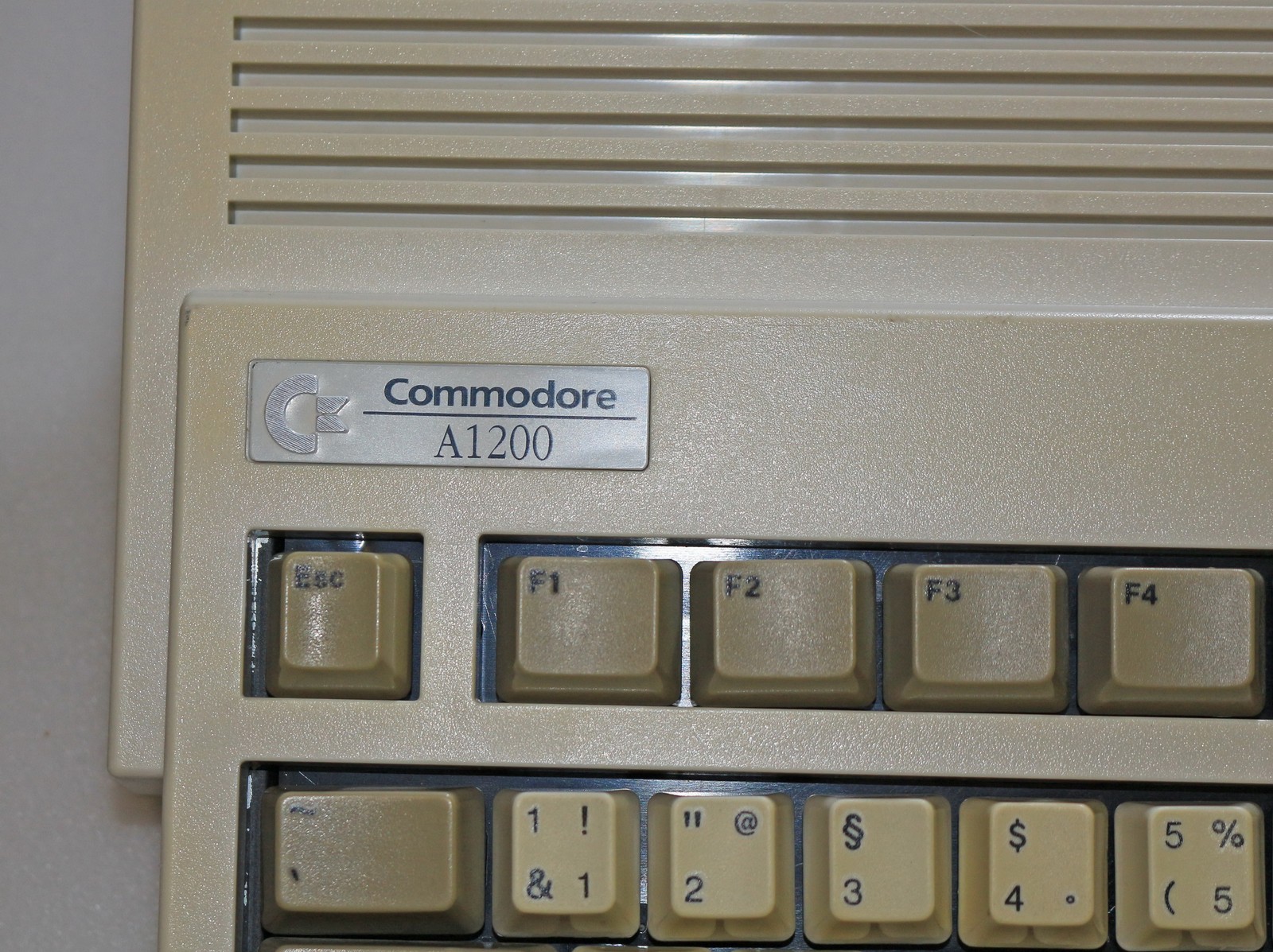

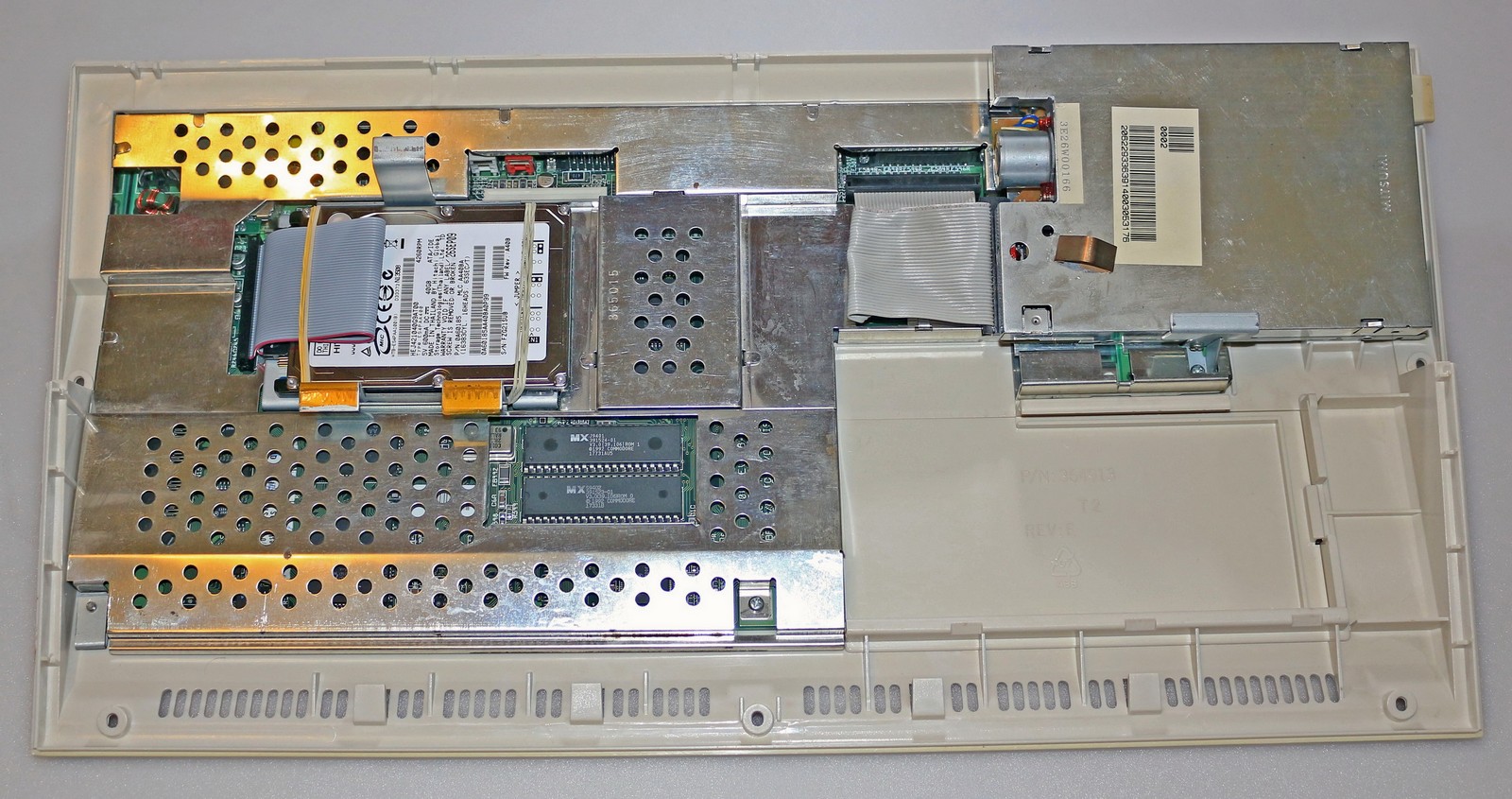

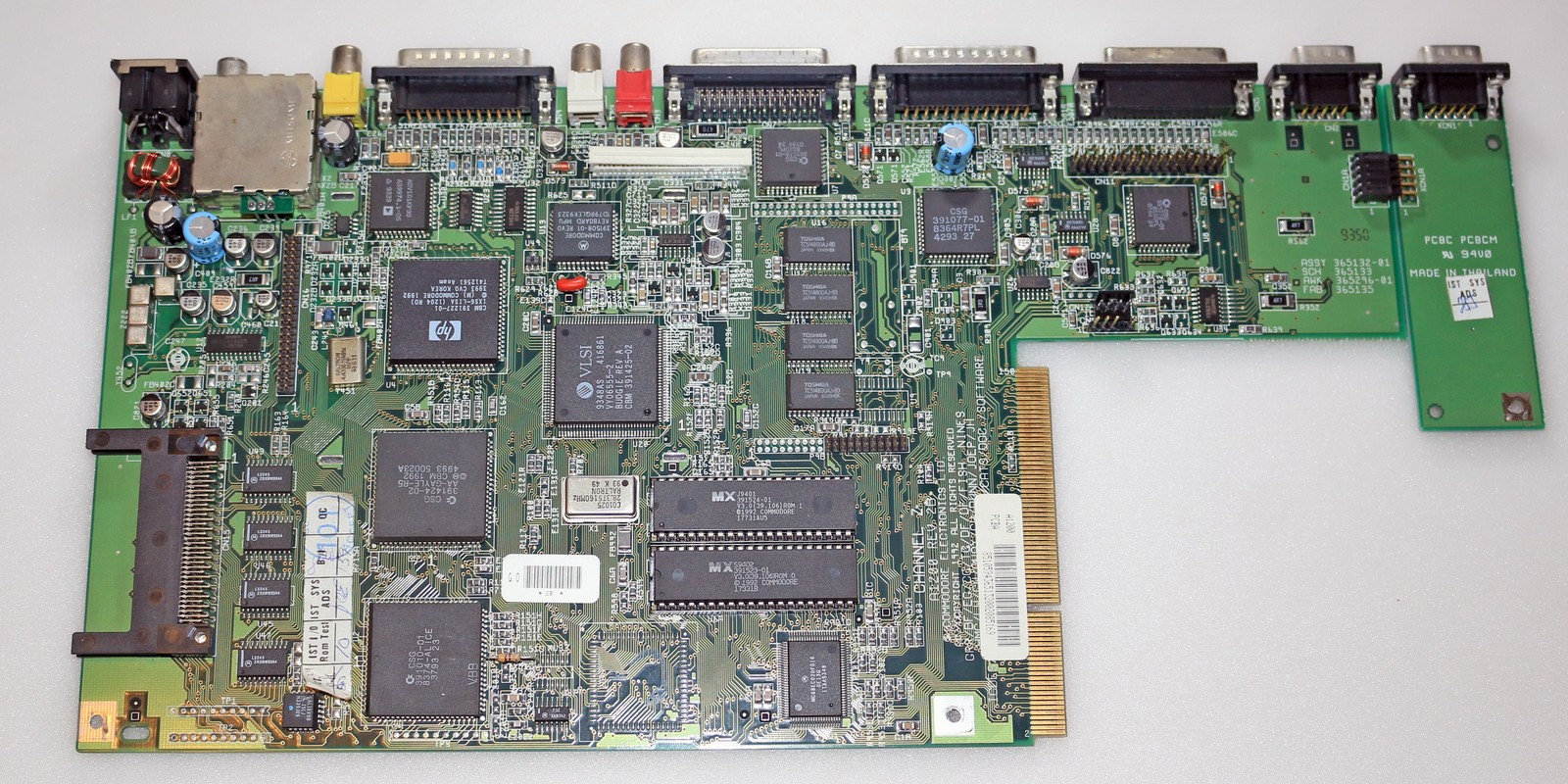

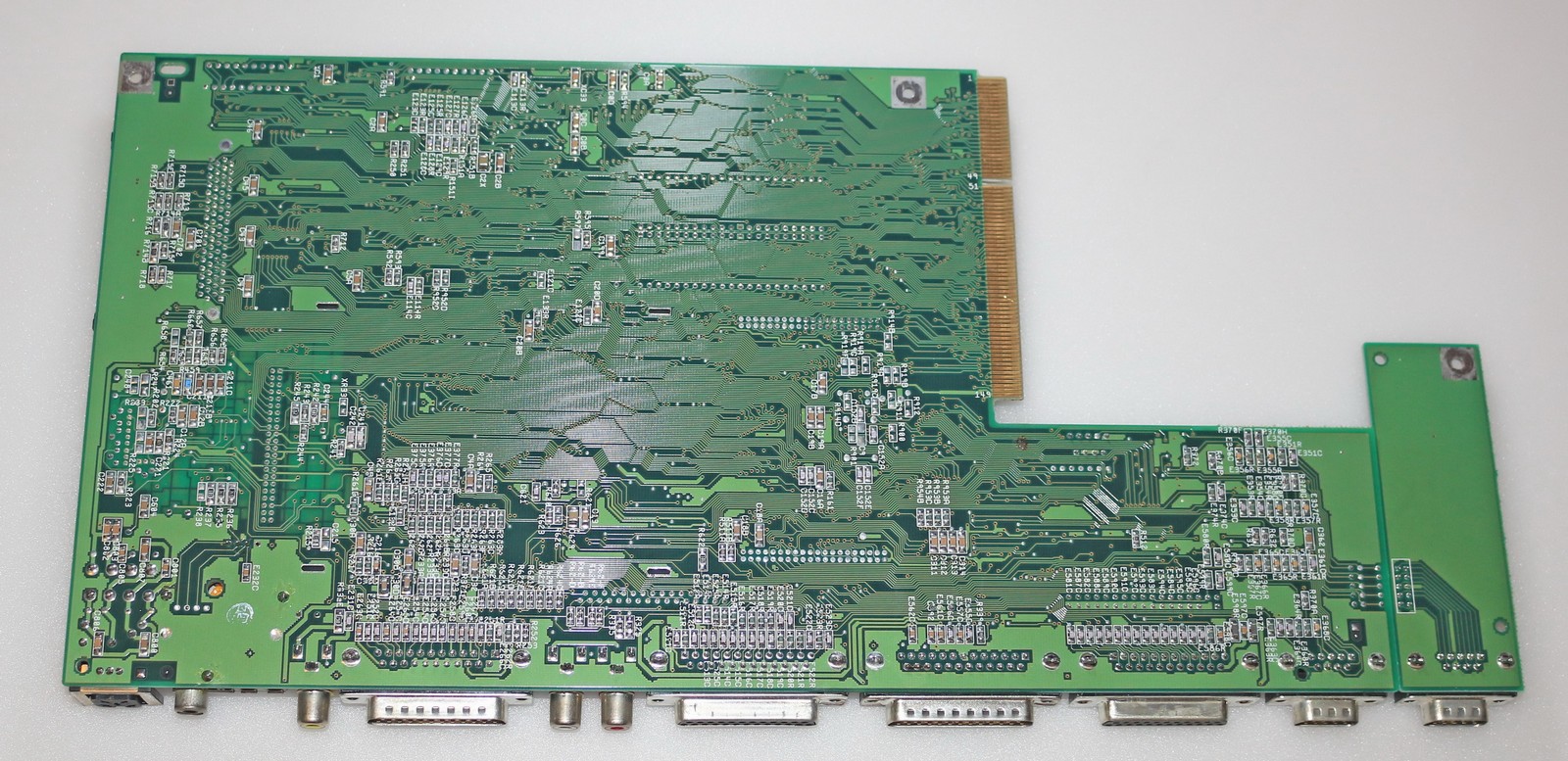

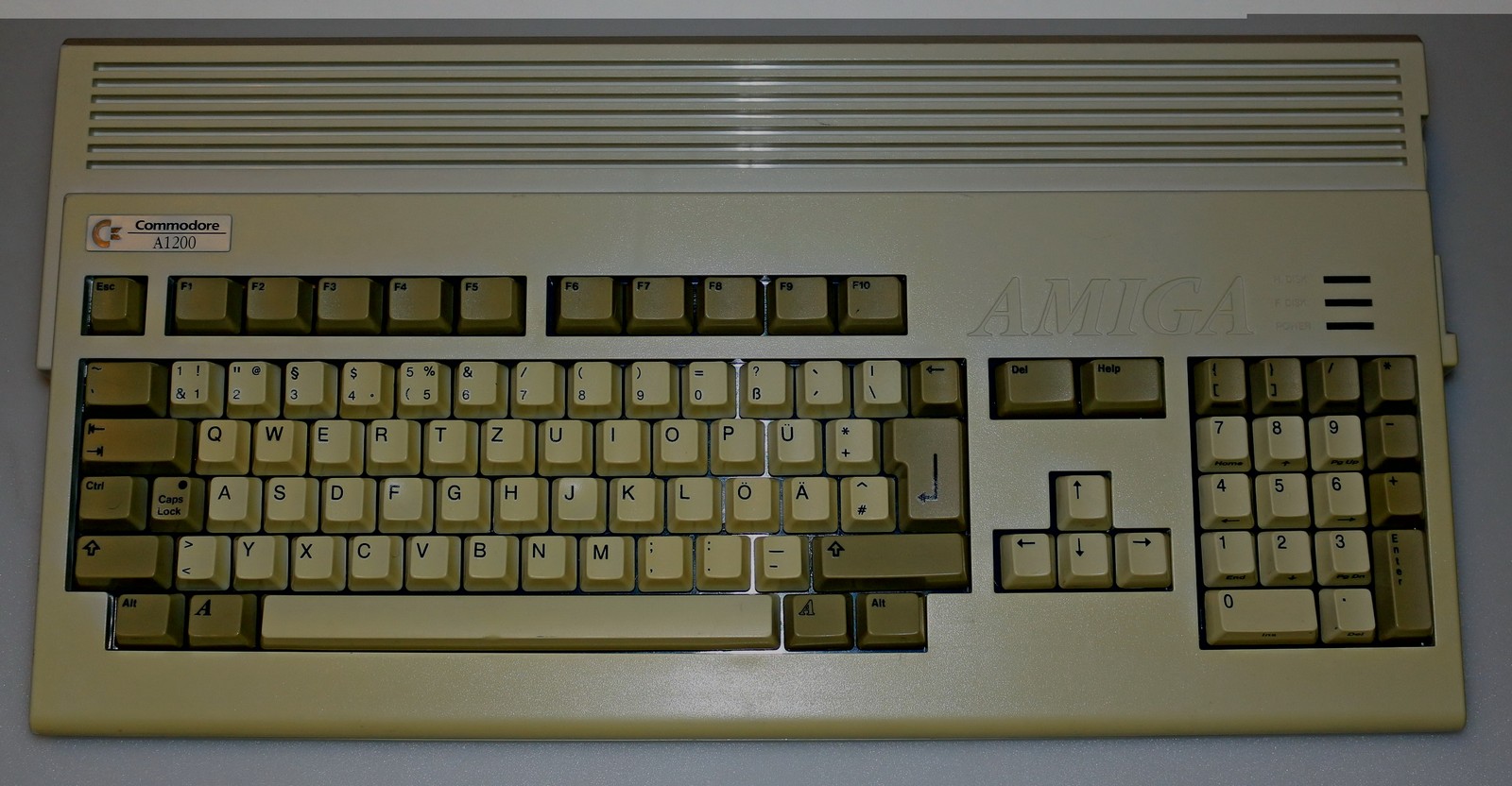

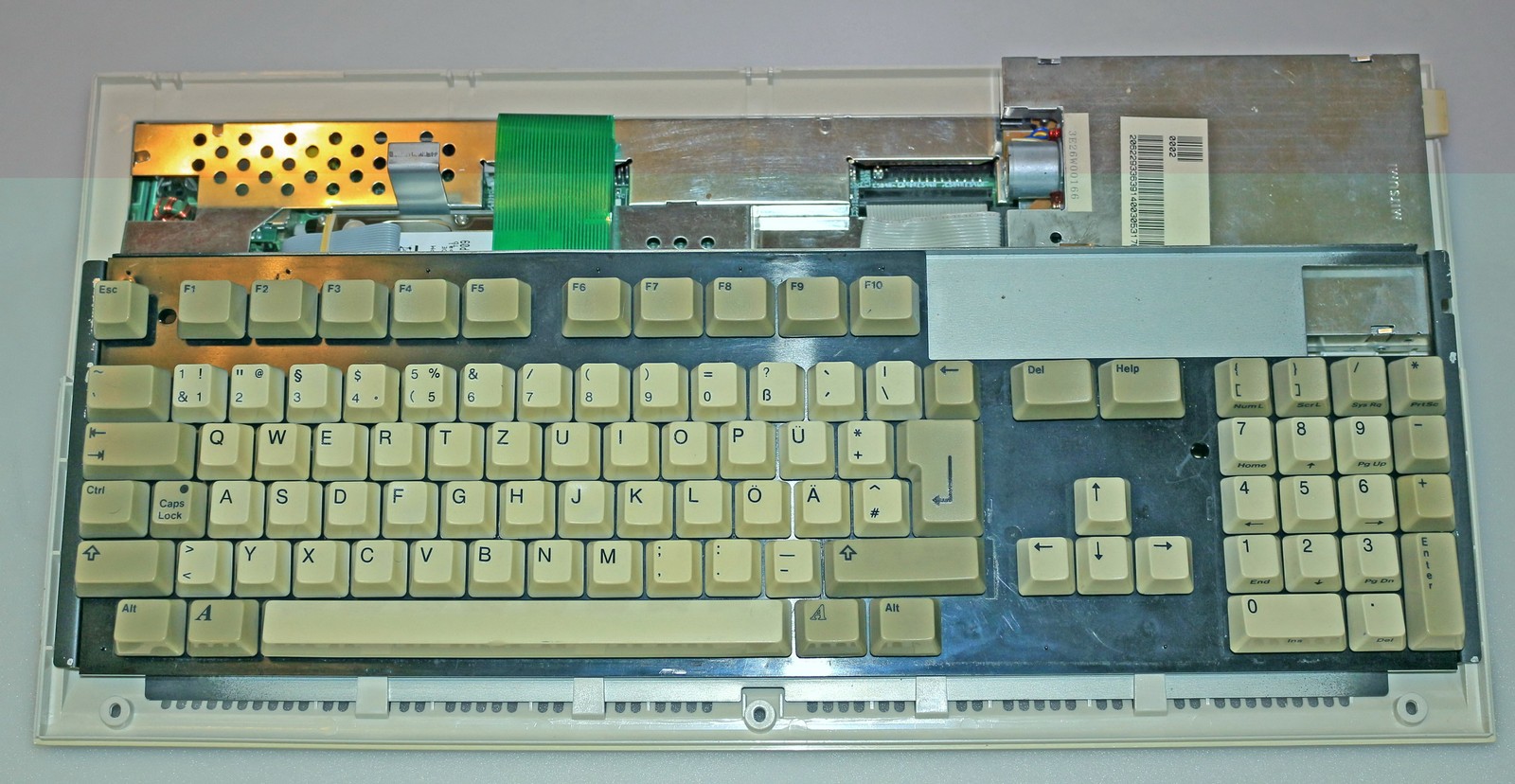

Amiga 1200

Dane techniczne:

Processor: Motorola 68EC020, 14.32 MHz (NTSC) lub 14.18 MHz (PAL)

              Lisa (AGA koprocessor)
RAM: 2 MB Amiga Chip RAM do 8 Mb Fast RAM

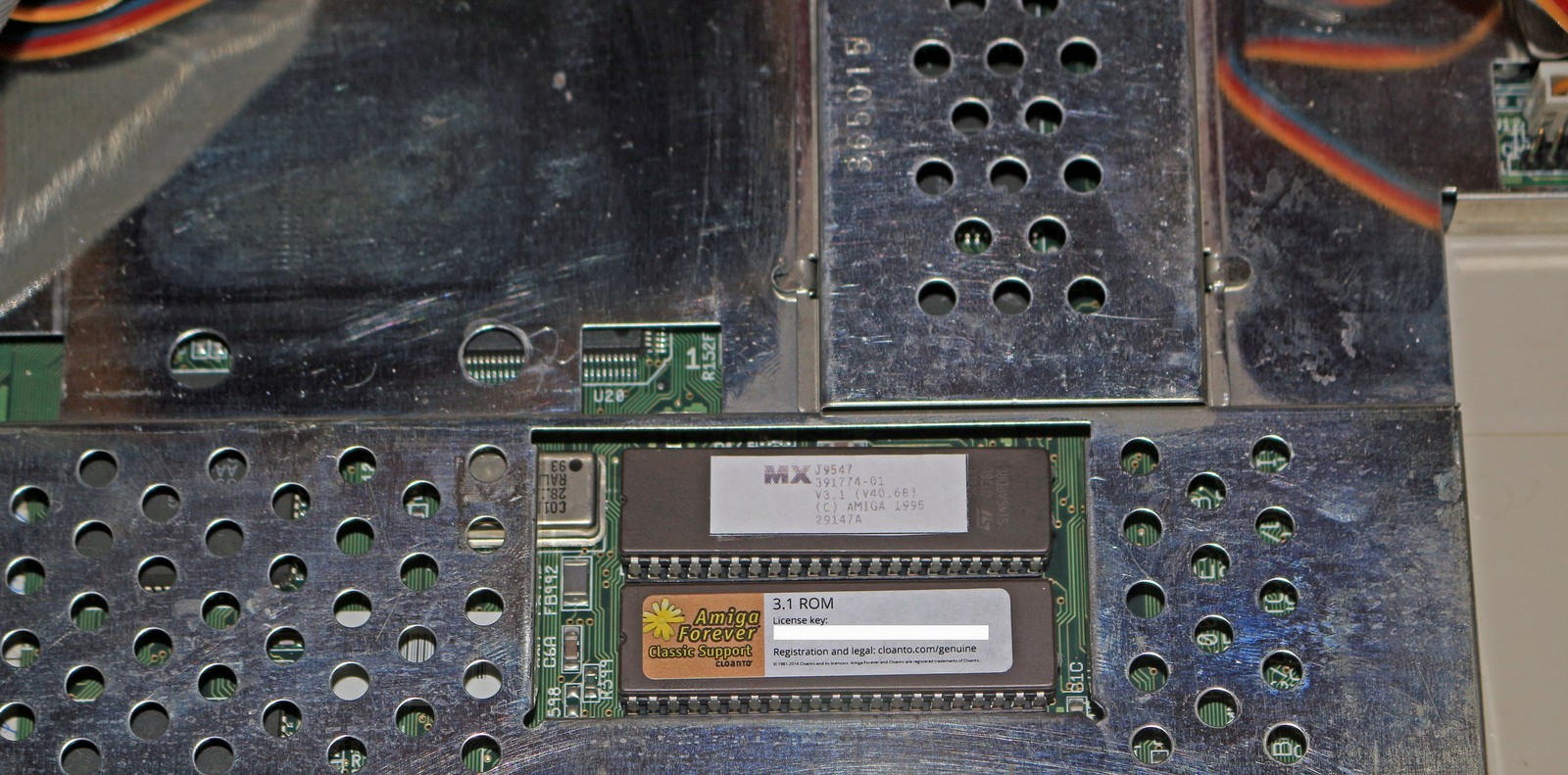

ROM: 512 kB Kickstart ROM
Chipset: Advanced Graphics Architecture (AGA)
Video: 24-bit paleta barw (16.8 Million colors)
Obsługiwane rozdzielczości:
  • 320×200 to 1280×400i (NTSC)
  • 320×256 to 1280×512i (PAL)
  • 640×480 (VGA)
  • 800×600i
Audio: 4 kanały × 8-bit PCM stereo
Stacja dyskietek: 3.5" DD 880 kB
Wewnętrzny HDD 2.5"

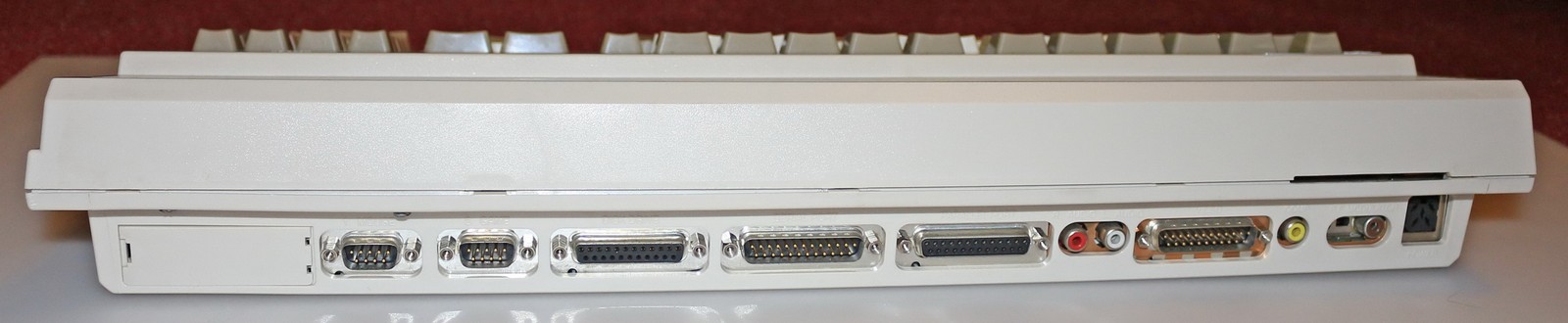

  • Porty I/O: Audio/video Analog RGB
  • Composite video out (RCA)
  • RF audio/video out (RCA)
  • Audio out (2 × RCA)
  • Mysz/joy (DE9)
  • RS-232 serial port (DB-25M)
  • Centronics style parallel port (DB-25F)
  • Floppy disk drive port (DB-23F)
  • 44-pin ATA controller supporting PIO-0 transfer mode
  • 16-bit Type II PCMCIA slot
  • Expansion slots 150-pin local expansion port
  • 22-pin clockport
System operacyjny: Workbench 3.0-3.9
Waga: 3.6 kg
Data wprowadzenia na rynek: marzec 1992

*************************************************************************************

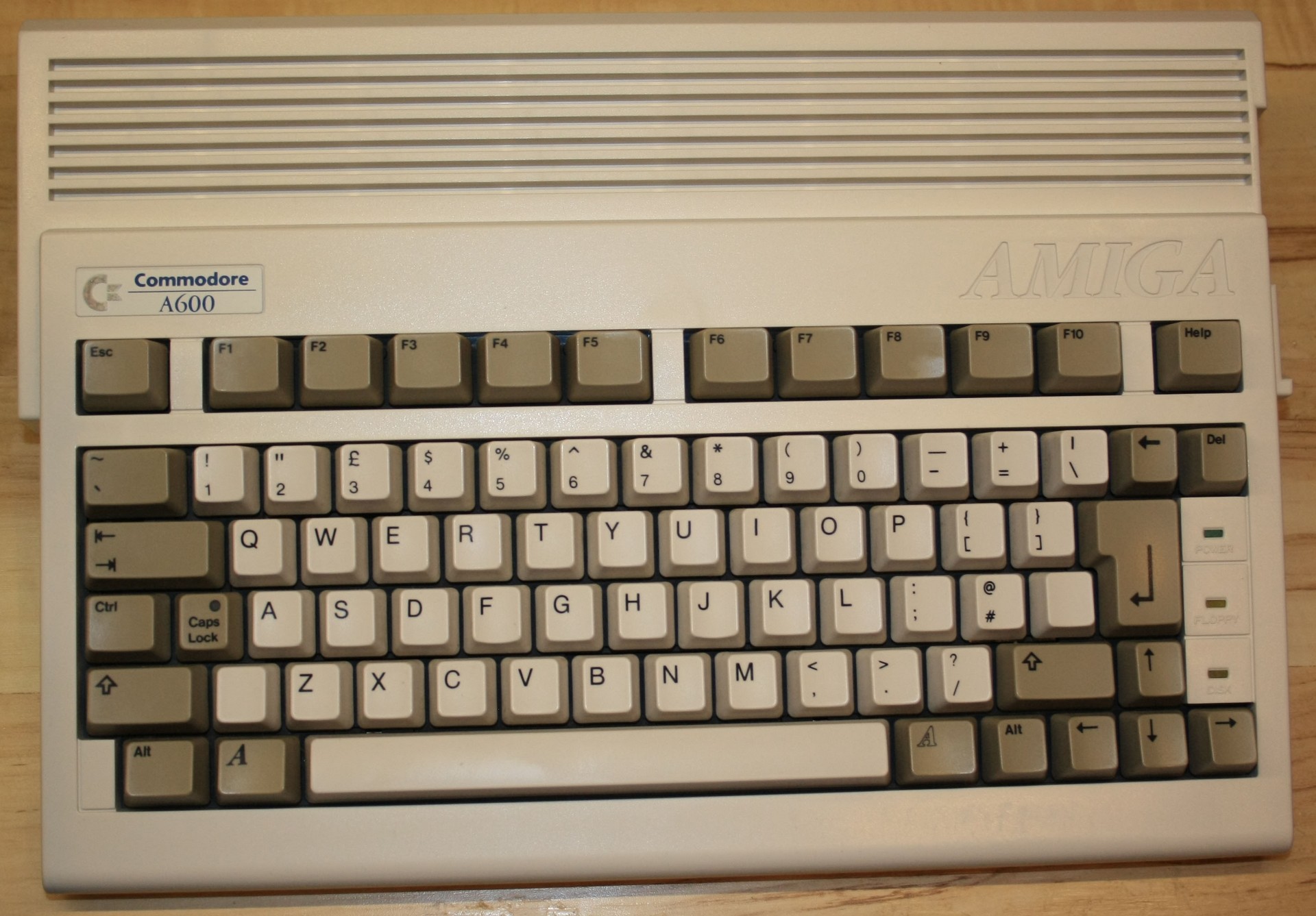

Amiga 600

Dane techniczne:
Procesor: Motorola MC68000 pracujący z częstotliwością:

7,16 MHz(NTSC) lub 7,09(PAL)
Pamięć RAM: 1MB
Pamięć ROM: 512kB
Grafika: 12-bitowa paleta kolorów(4096 kolorów)
Dźwięk: 4 kanały stereo 8 bit

Pamięć masowa: stacja dyskietek DD 3.5" (880 KB)
Porty I/O: Centronics, RS232, Mysz, Joystick, RGB, Floppy disk drive port,

44-pin ATA controller (internal), 16-bit Type II PCMCIA slot
System: Kickstart
v. 37.299 / Workbench 2.05
Data wprowadzenia na rynek: marzec 19
92

*************************************************************************************

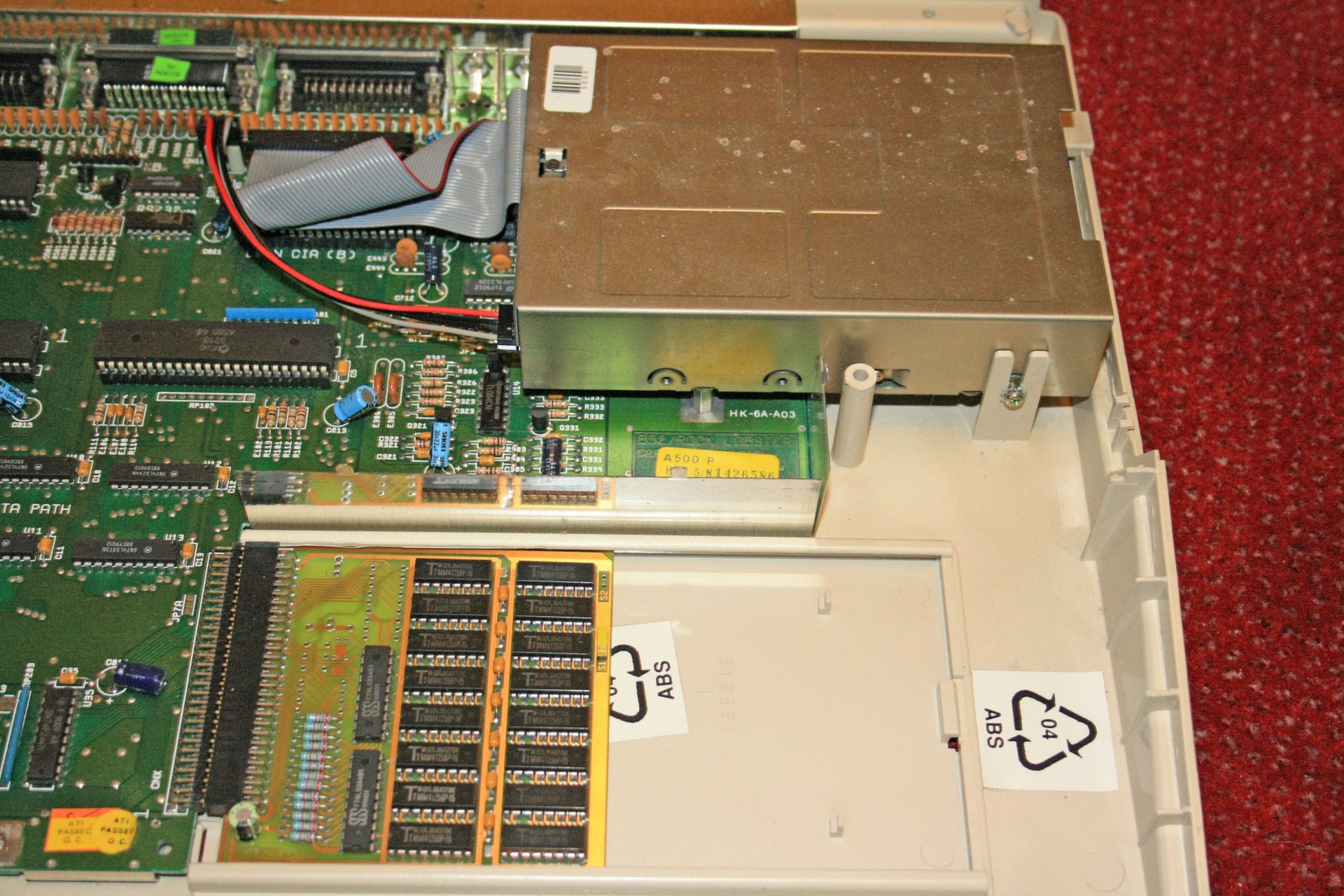

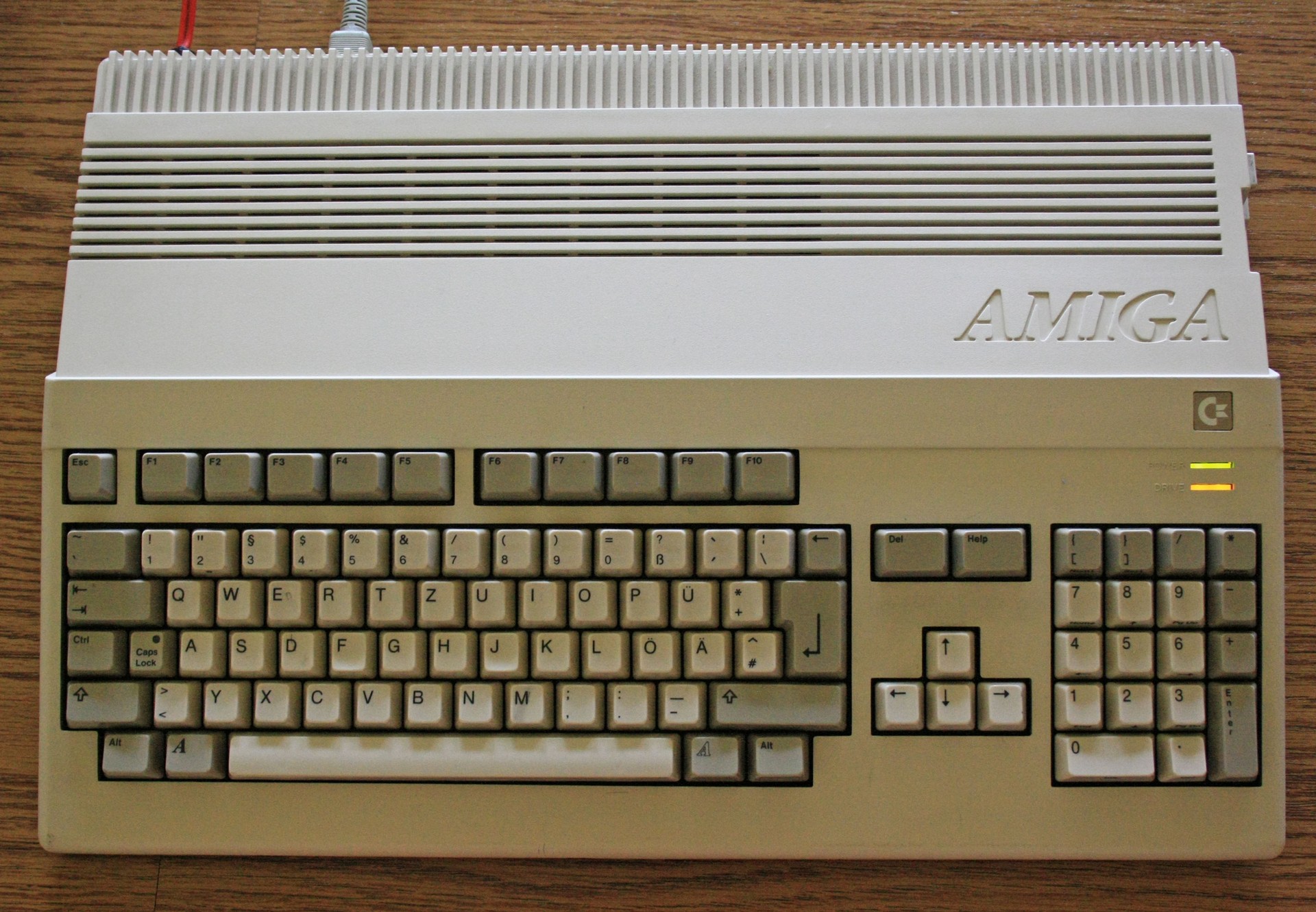

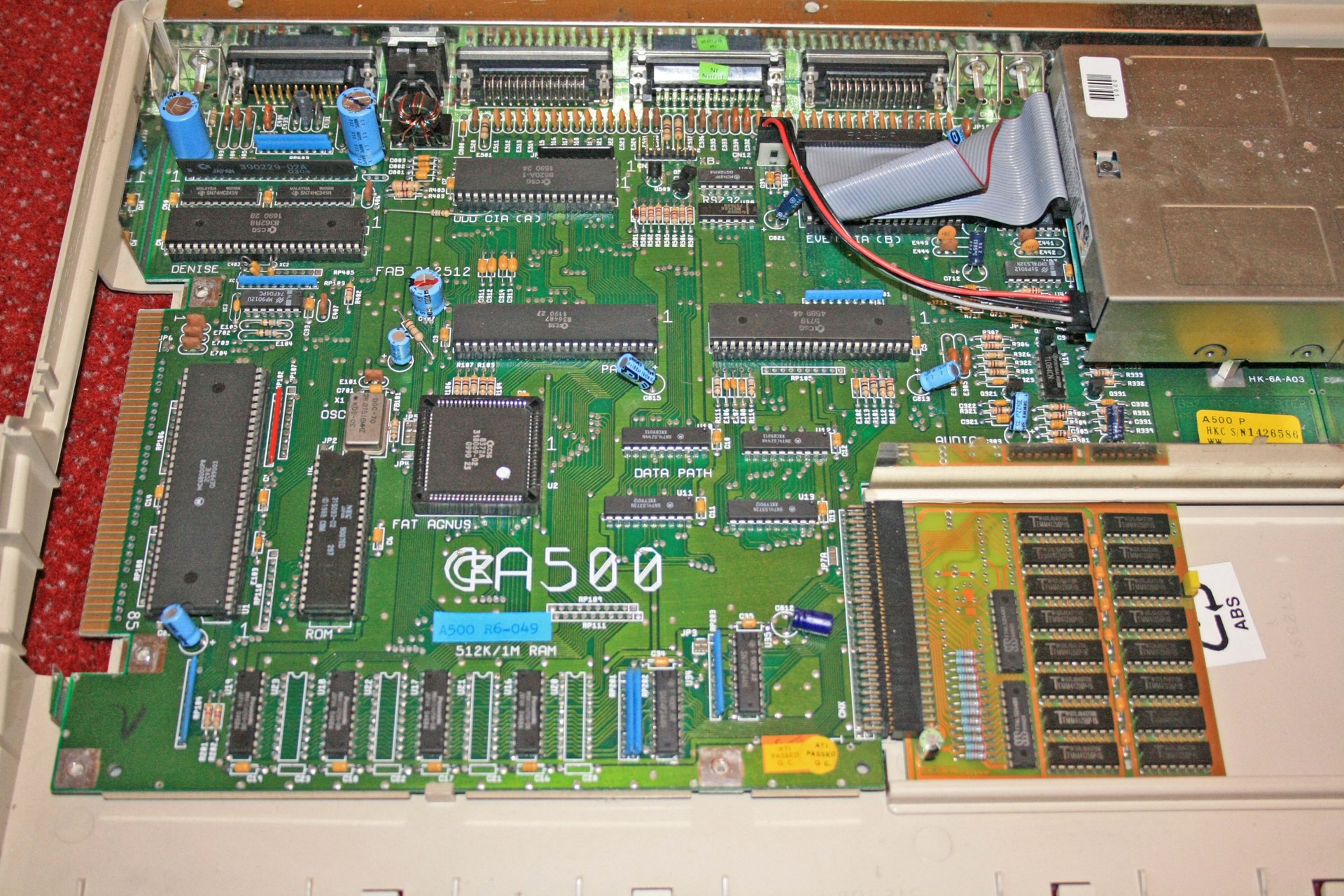

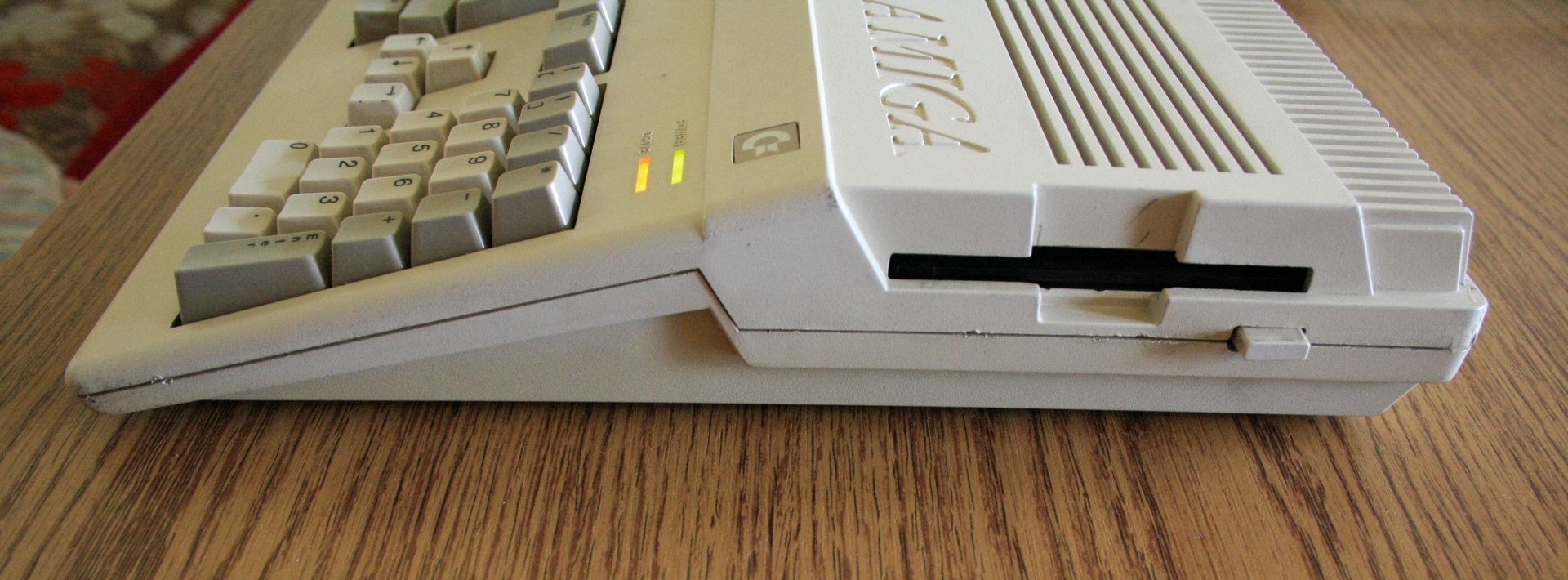

Amiga 500

Dane techniczne:
Procesor: Motorola MC68000 pracujący z częstotliwością 7,14 MHz
Koprocesor: Denise (video), Agnus (pamięć),
Paula (dźwięk i operacje dyskowe)
Pamięć RAM 512 Kb (rozszerzalna do 9MB
- 512 KB CHIP RAM
+ 512 KB Slow RAM + 8 MB FAST RAM)
Pamięć ROM: 256 Kb
Tekst: 60 x 32, 80 x 32
Grafika: 320 x 256 / 320 x 512 / 640 x 256 / 640 x 512
Kolory: 32 (tryby 320 x X), 16 (tryby 640 x X) spośród 4096 dostępnych

2 tryby specjalne: EHB 64 kolorów i
HAM 4096 kolorów w statycznym obrazie.
Dźwięk: 4 kanały stereo 8 bit
Porty I/O: Centronics, RS232, Mysz, Joystick, RGB, Composite,

External Audio, Expansion Bus
Pamięć masowa: stacja dyskietek DD 3.5" (880 KB)
System: Kickstart 1.2 / Workbench 1.2
Data wprowadzenia na rynek: marzec 1987

*************************************************************************************

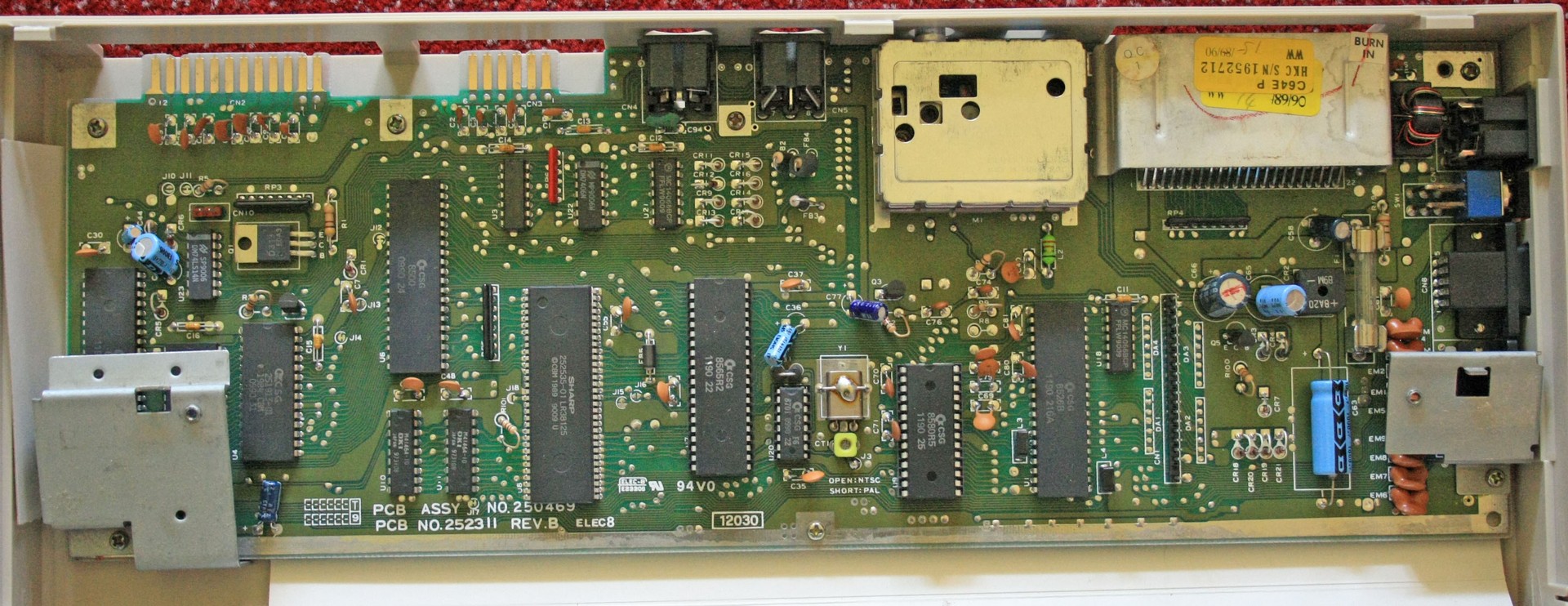

Commodore C64

Dane techniczne:
Procesor: 8500 pracujący z częstotliwością 0,98 MHz
Koprocesor: VIC-II (video), SID (dźwięk)
Pamięć RAM: 64Kb
Pamięć ROM: 20Kb
Tekst: 40 x 25 (16 kolorów)
Grafika: 320 x 200
paleta 16 kolorów
Dźwięk: 3 kanały po 6 oktaw, generator szumów

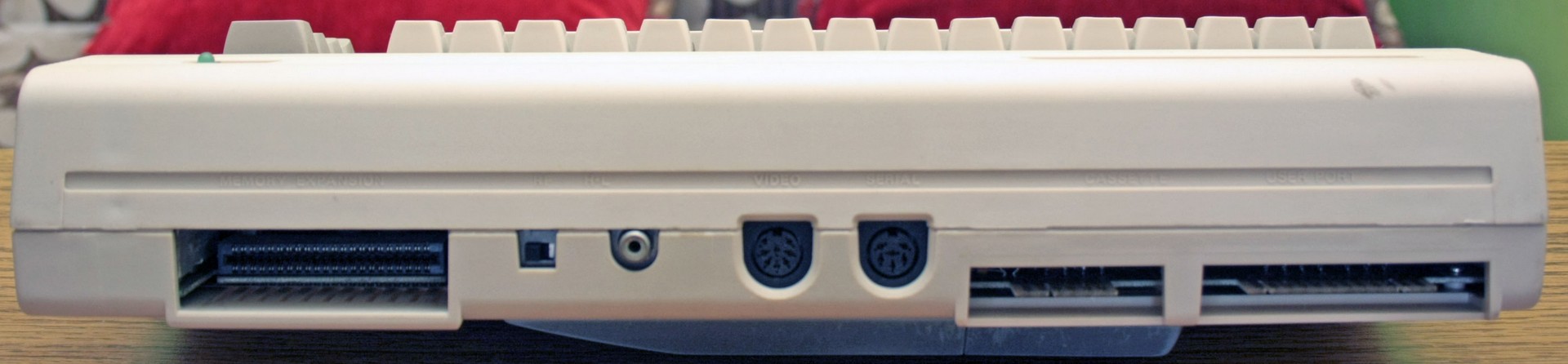

Porty I/O:  2 joystick (Atari standard), cartridge, expansion port, serial, RGB video, klawiatura, magnetofon, TV
System: Commodore Basic V2
Data wprowadzenia na rynek:
styczeń 1982

*************************************************************************************

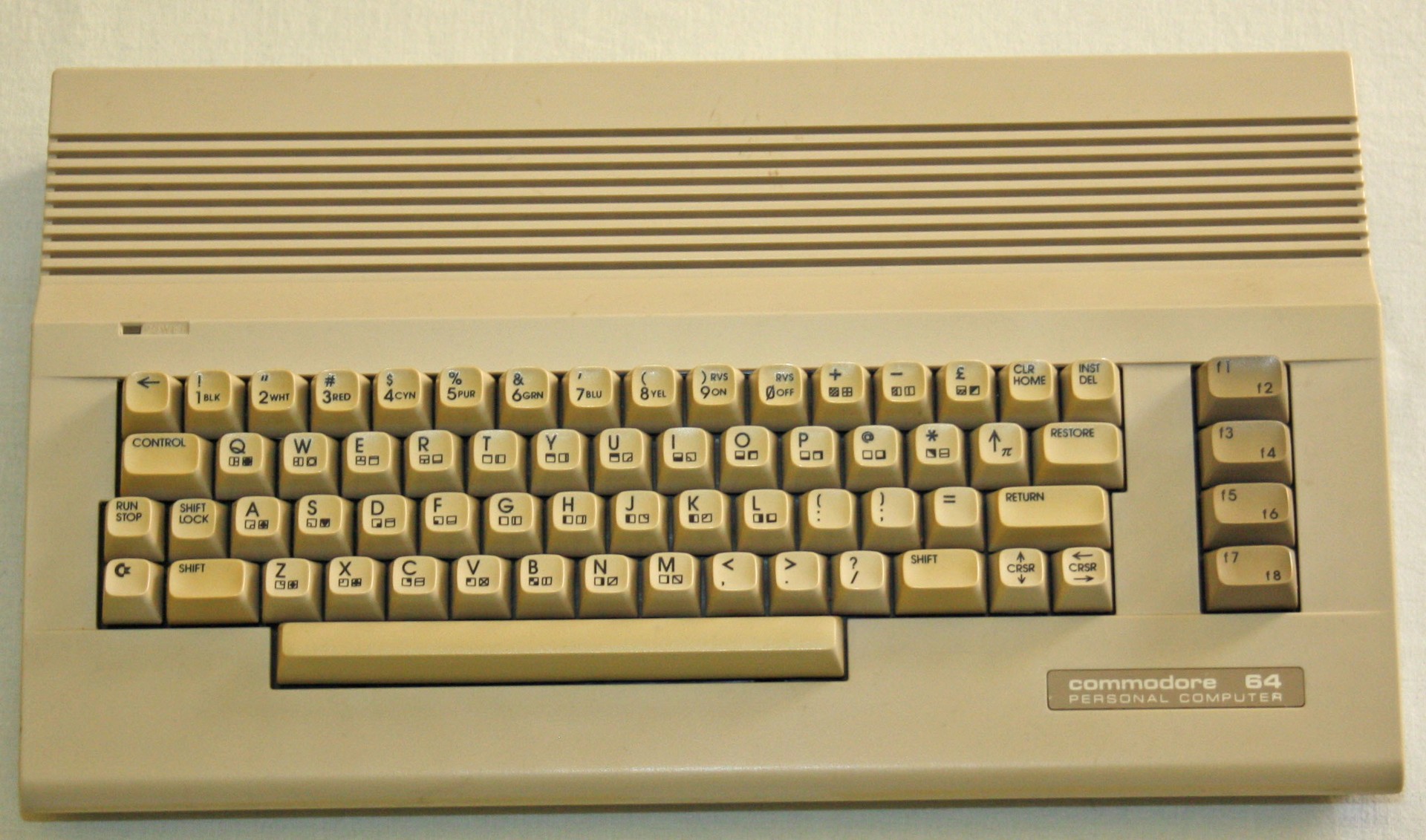

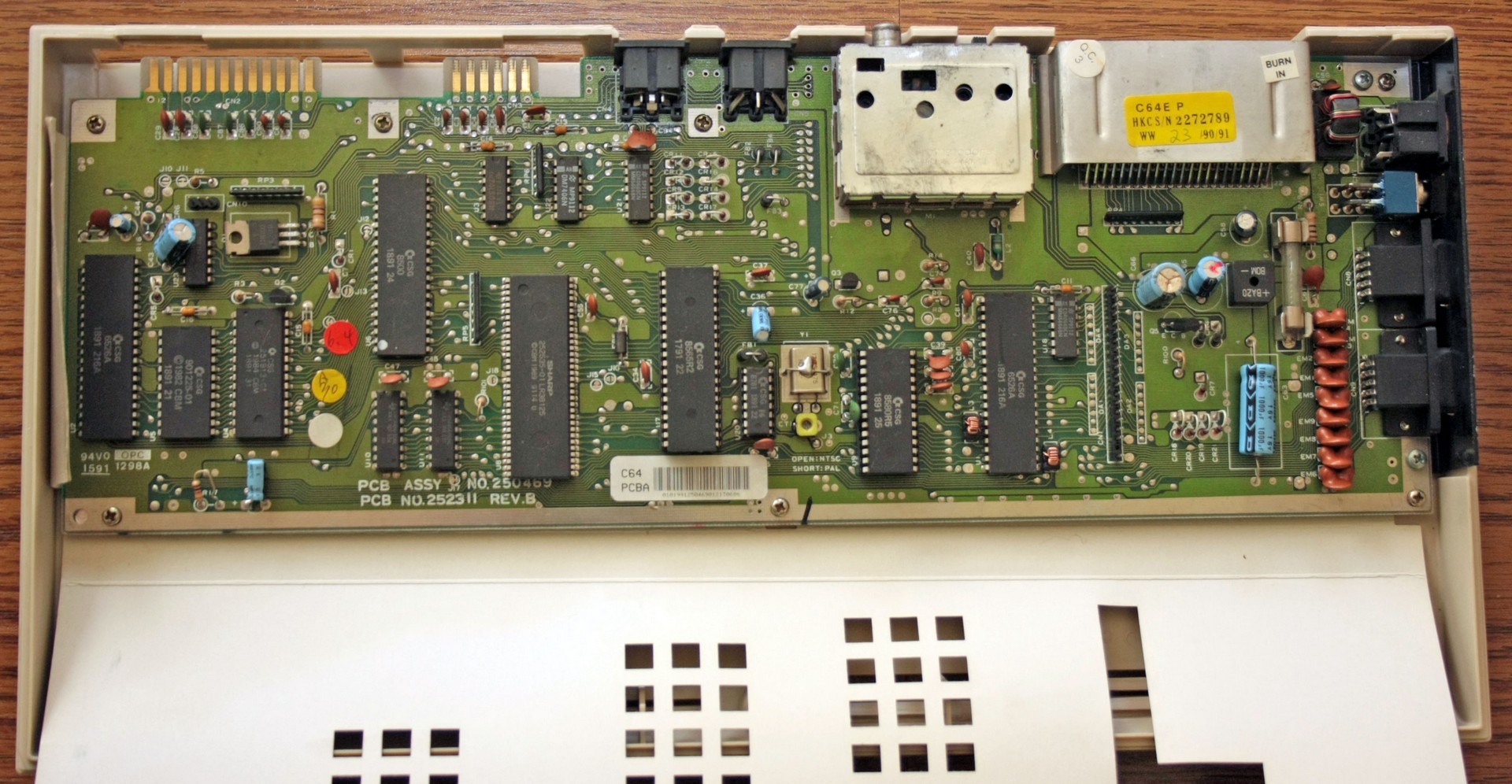

Commodore C64C

Dane techniczne:
Procesor: 8500 pracujący z częstotliwością 0,98 MHz
Koprocesor: VIC-II (video), SID (dźwięk)
Pamięć RAM: 64Kb
Pamięć ROM: 20Kb
Tekst: 40 x 25 (16 kolorów)
Grafika: 320 x 200
paleta 16 kolorów
Dźwięk: 3 kanały po 6 oktaw, generator szumów
Porty I/O:  2 joystick (Atari standard), cartridge, expansion port, serial, RGB video, klawiatura, magnetofon, TV
System: Commodore Basic V2
Data wprowadzenia na rynek:
czerwiec 1986

*************************************************************************************

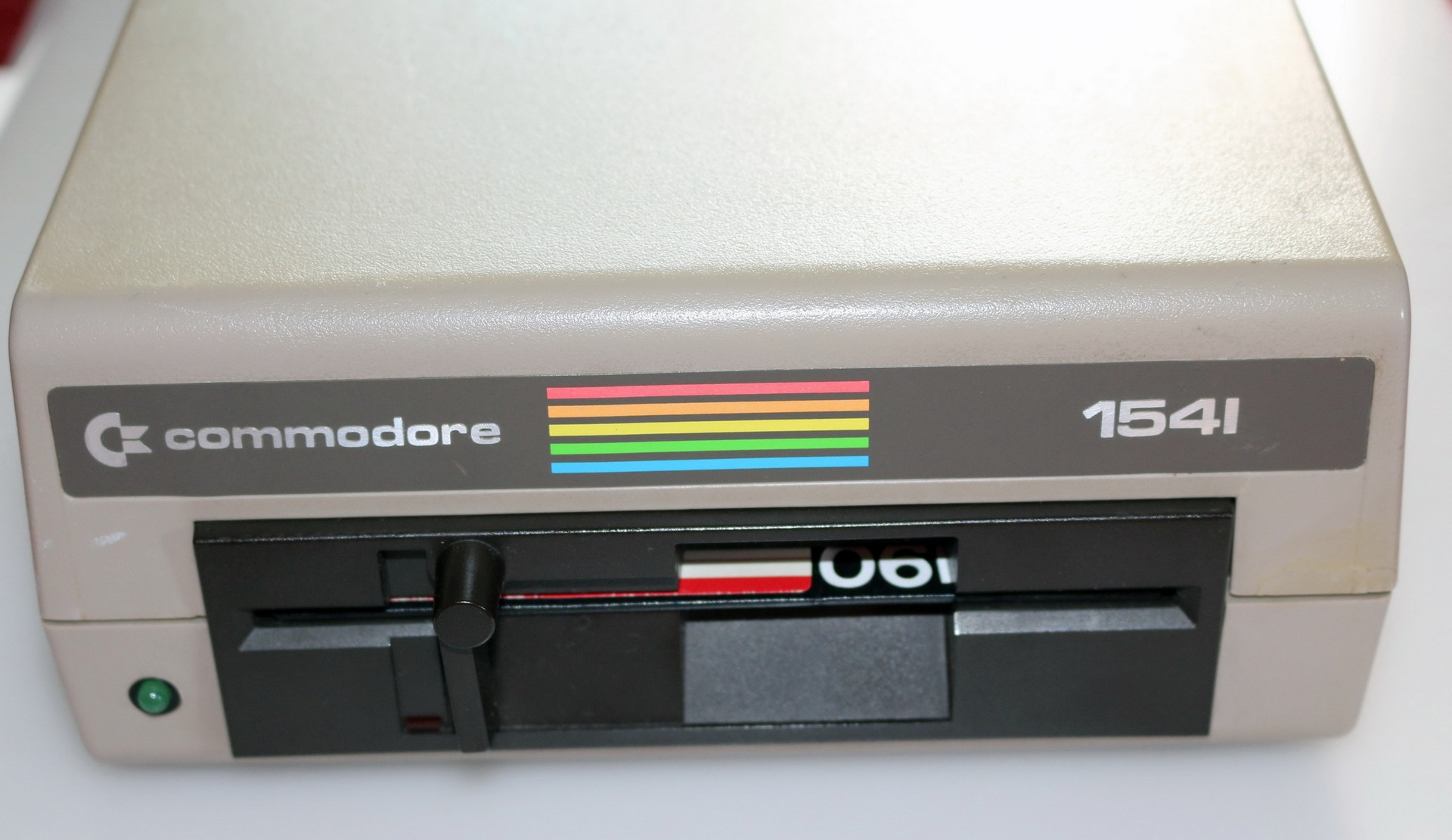

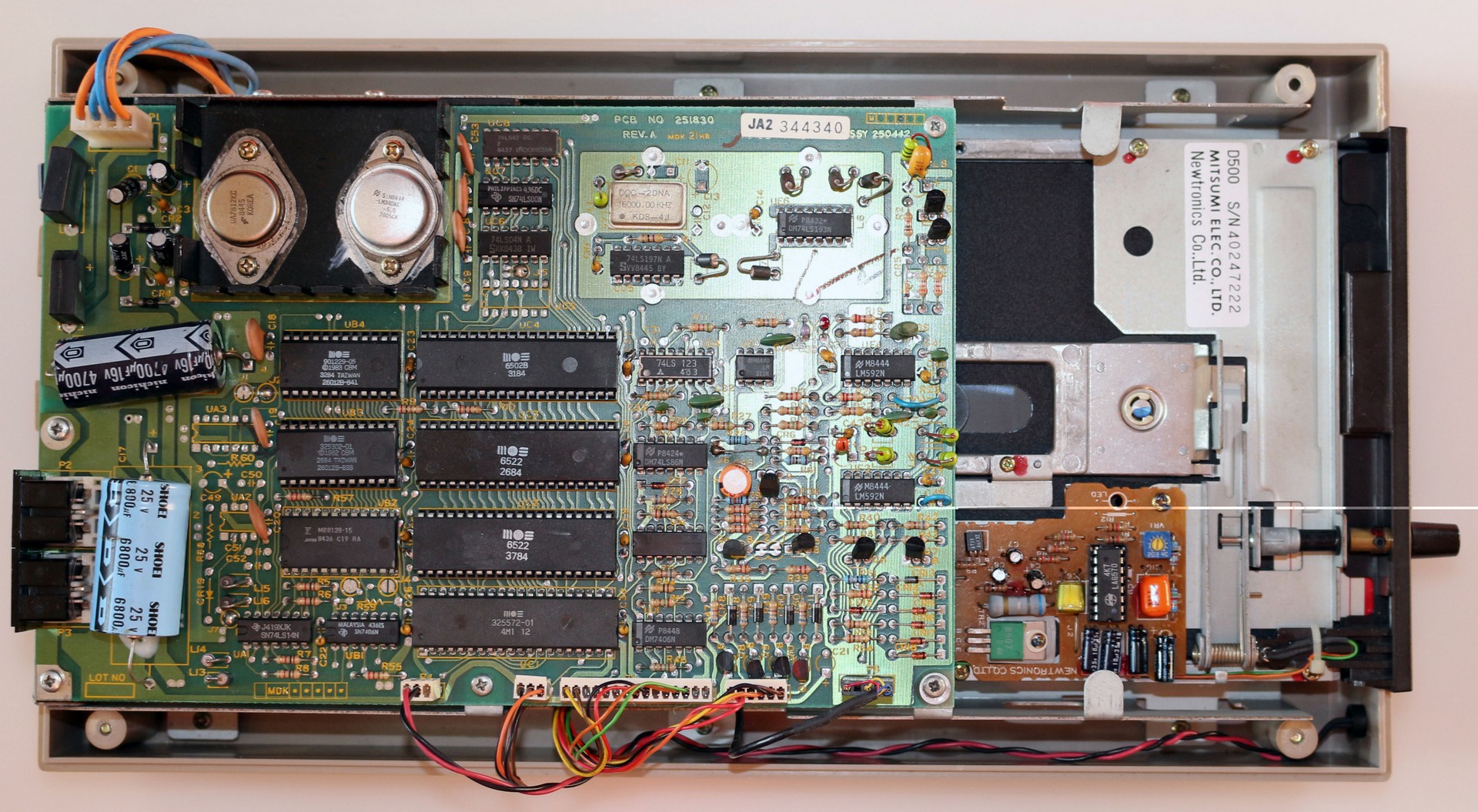

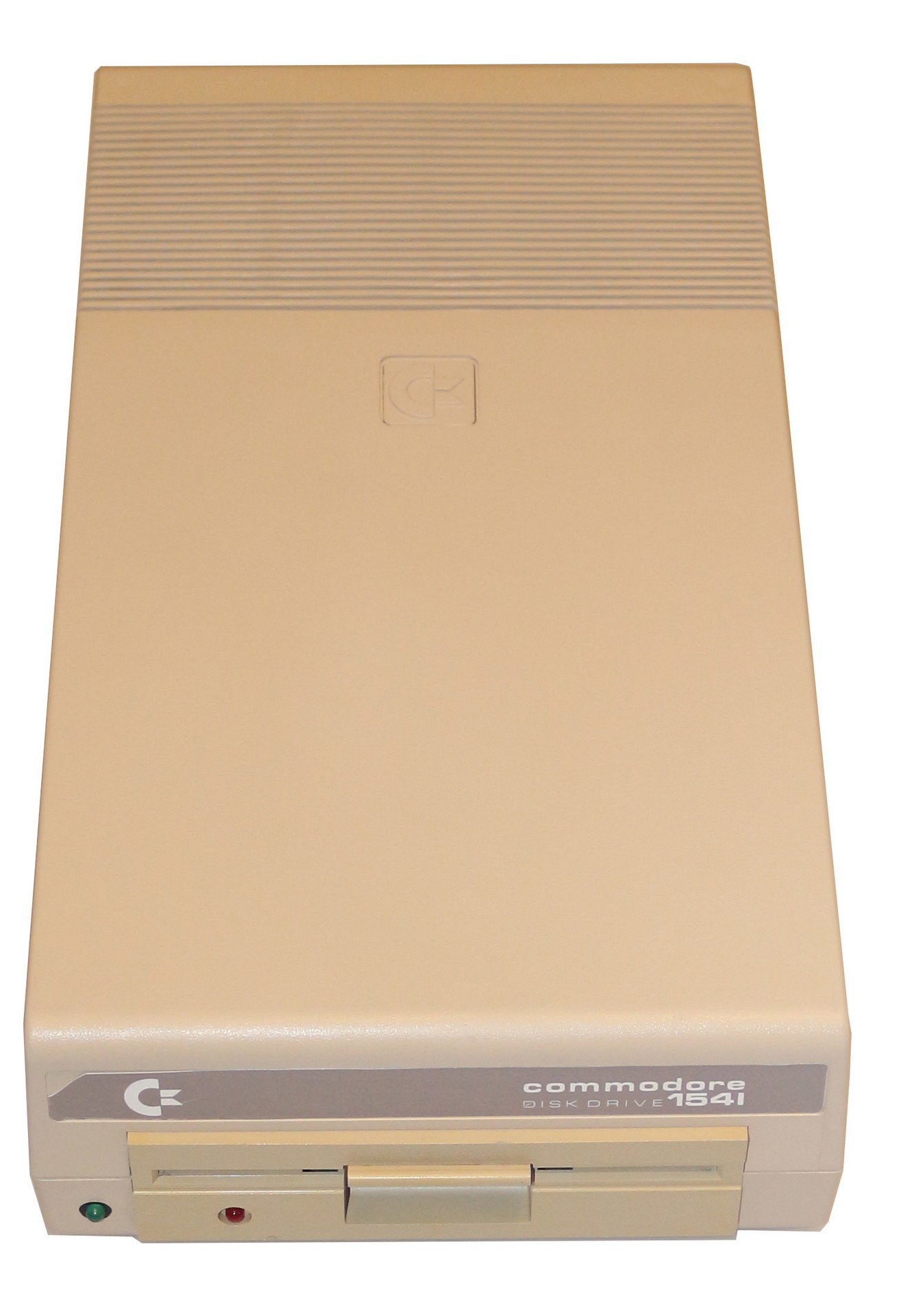

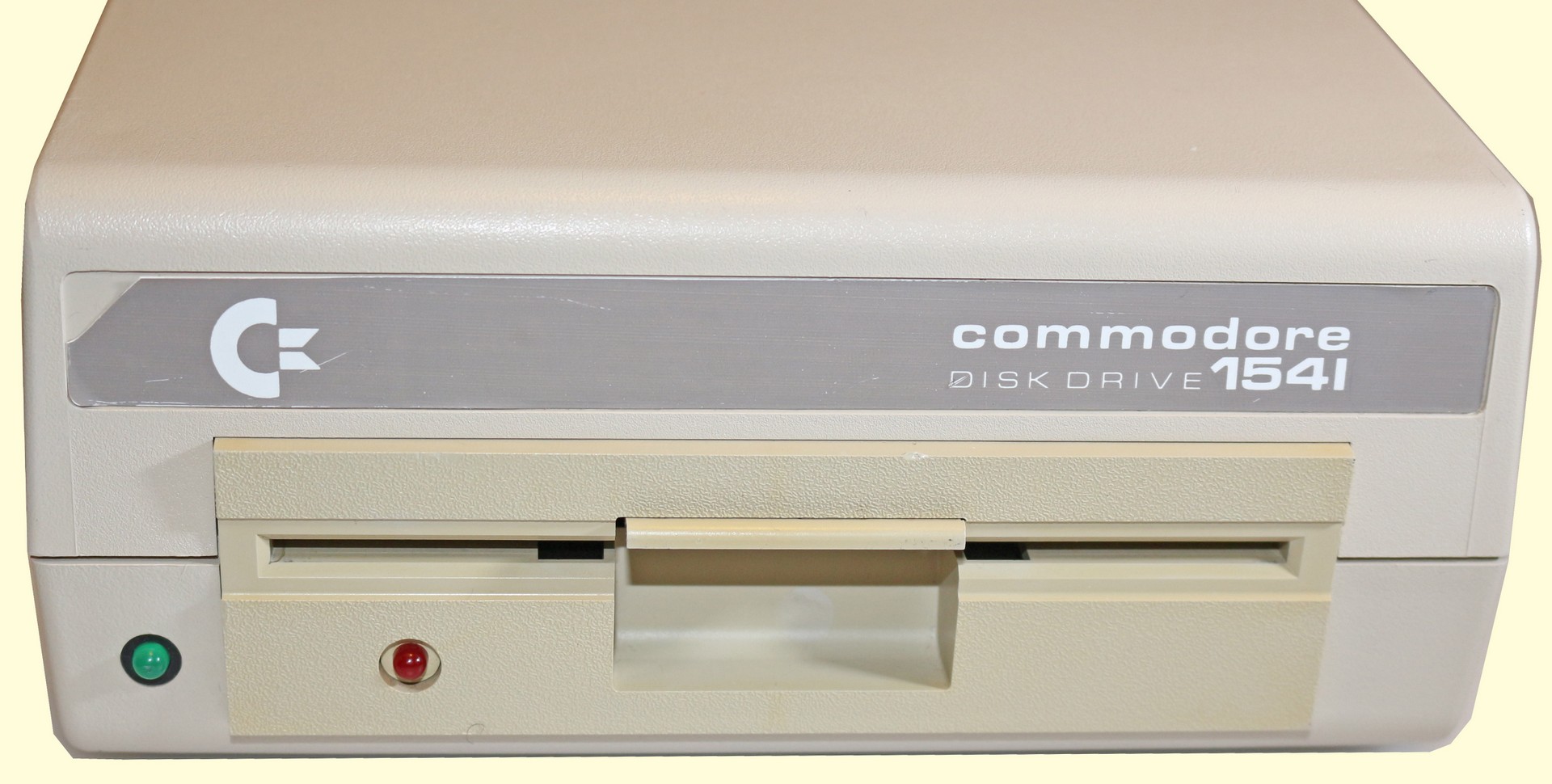

Stacja dyskietek 5,25'' - Commodore 1541

Stacja dyskietek przeznaczona dla 8-bitowych komputerów firmy Commodore.


Dane techniczne:
- zapis jednostronny z pojedynczą gęstością
-
pojemność całkowita 174 848 bajtów
- 35 ścieżek
- trasfer: 400B/s
- CPU: 6502 z zegarem 1MHz
- w
ejście/wyjście, synchronizacja: 6522 x2
- pamięć:
2kB RAM, 16kB ROM
- wbudowany zasilacz
- obsługa do 144 plików na dyskietce
- pobór mocy do 30W

Ciekawostki:
Problemem stacji dyskietek był serwomechanizm głowicy, który podczas formatowania dyskietki cofał głowicę o 40 ścieżek.
Dyskietka składała się z 35 ścieżek, więc gdy głowica przesuwała się o 40 ścieżek w pewnym momencie uderzała o obudowę
wy
dając charakterystyczny dźwięk porównywany do karabinu maszynowego. Ponadto, wibracje powstające podczas
uderzenia
często rozkalibrowywały głowicę. Scenowcy znając możliwości "dźwiękowe" stacji dyskietek, tworzyli programy
odgrywające proste melodie wyłącznie na mechaniźmie stacji dyskietek.

*************************************************************************************

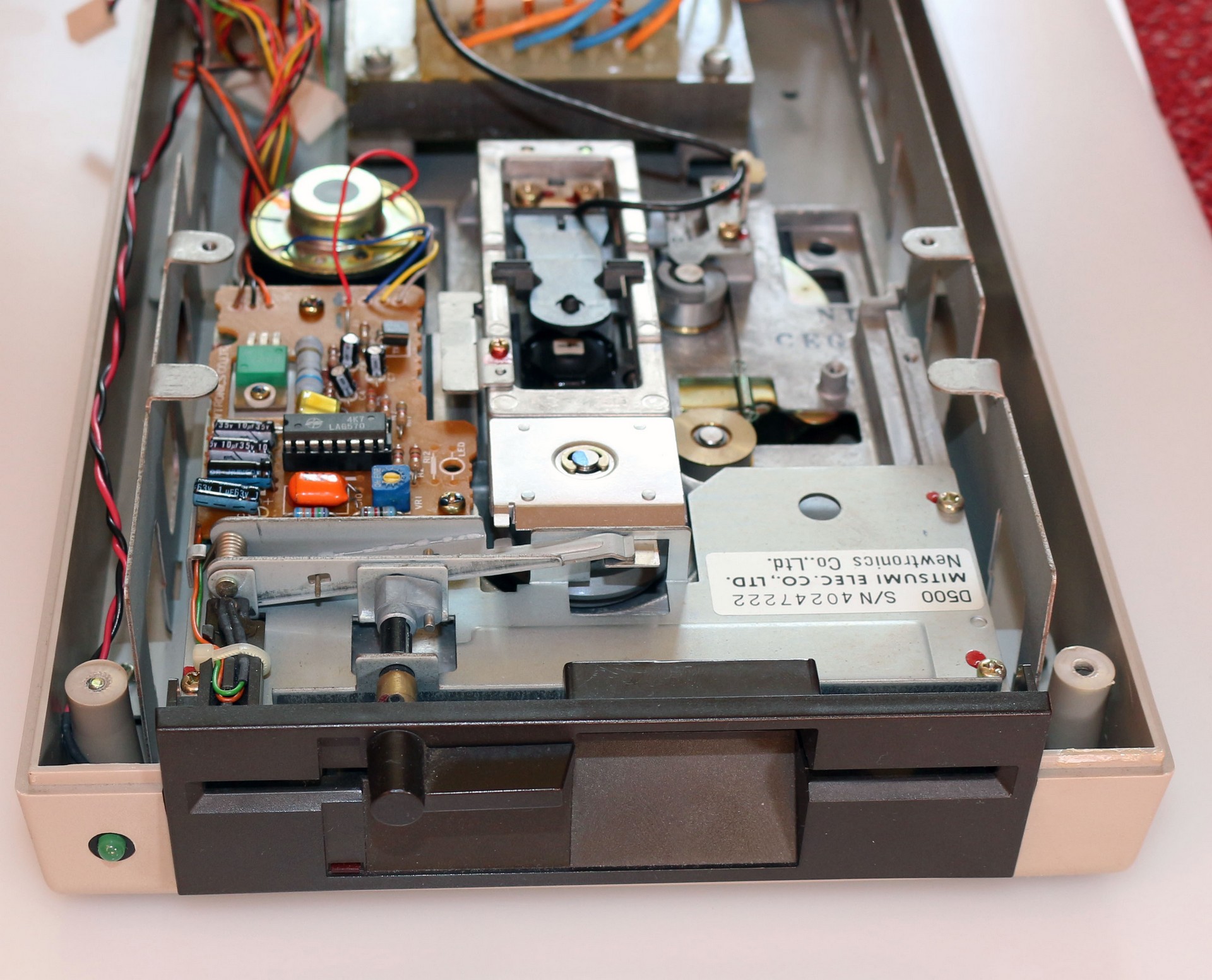

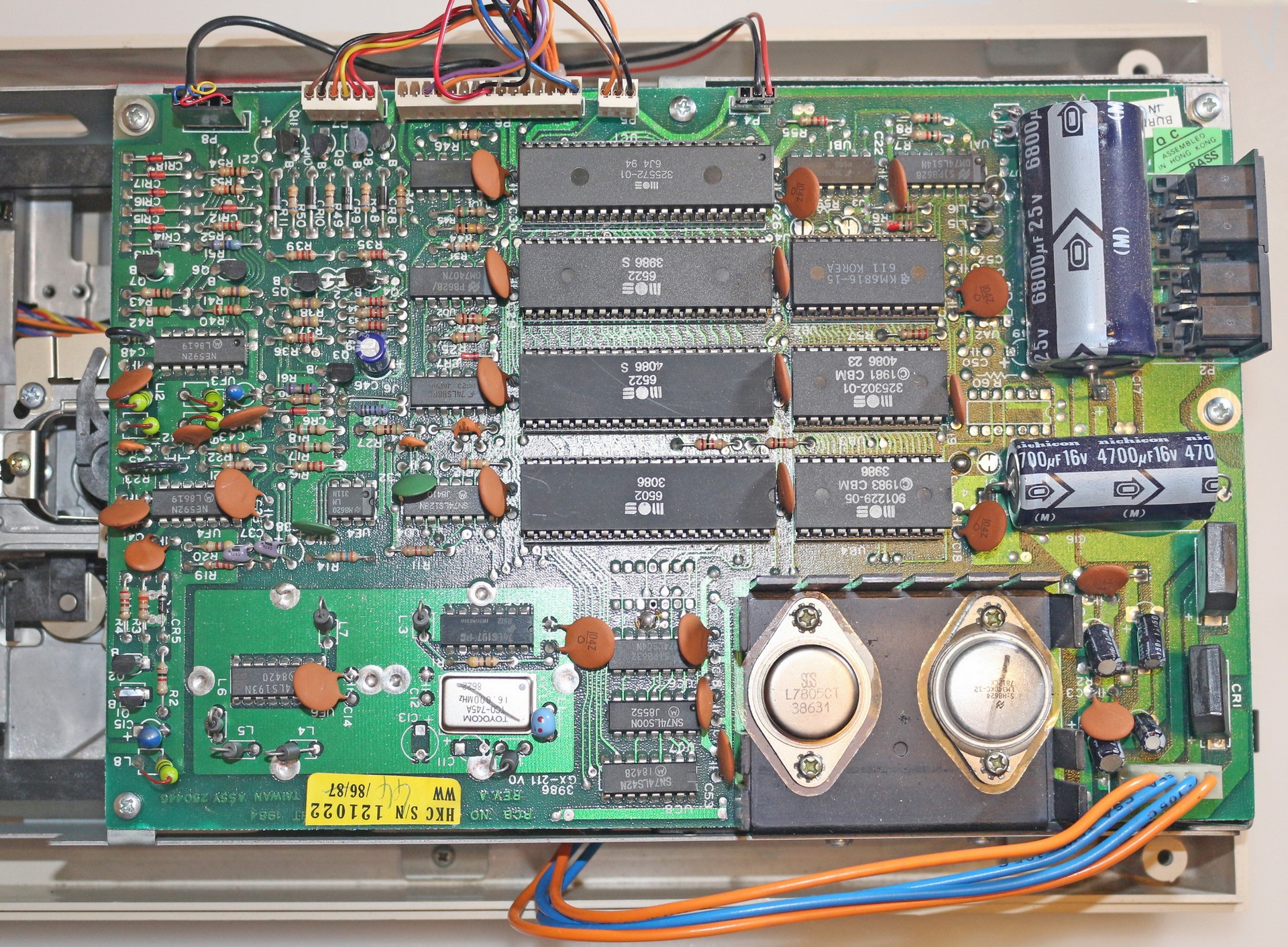

Stacja dyskietek 5,25'' - Commodore 1541

Stacja dyskietek przeznaczona dla 8-bitowych komputerów firmy Commodore.

Dane techniczne:
- zapis jednostronny z pojedynczą gęstością
- pojemność całkowita 174 848 bajtów
- 35 ścieżek
- trasfer: 400B/s
- CPU: 6502 z zegarem 1MHz
- wejście/wyjście, synchronizacja: 6522 x2
- pamięć: 2kB RAM, 16kB ROM
- wbudowany zasilacz
- obsługa do 144 plików na dyskietce
- pobór mocy do 30W

*************************************************************************************

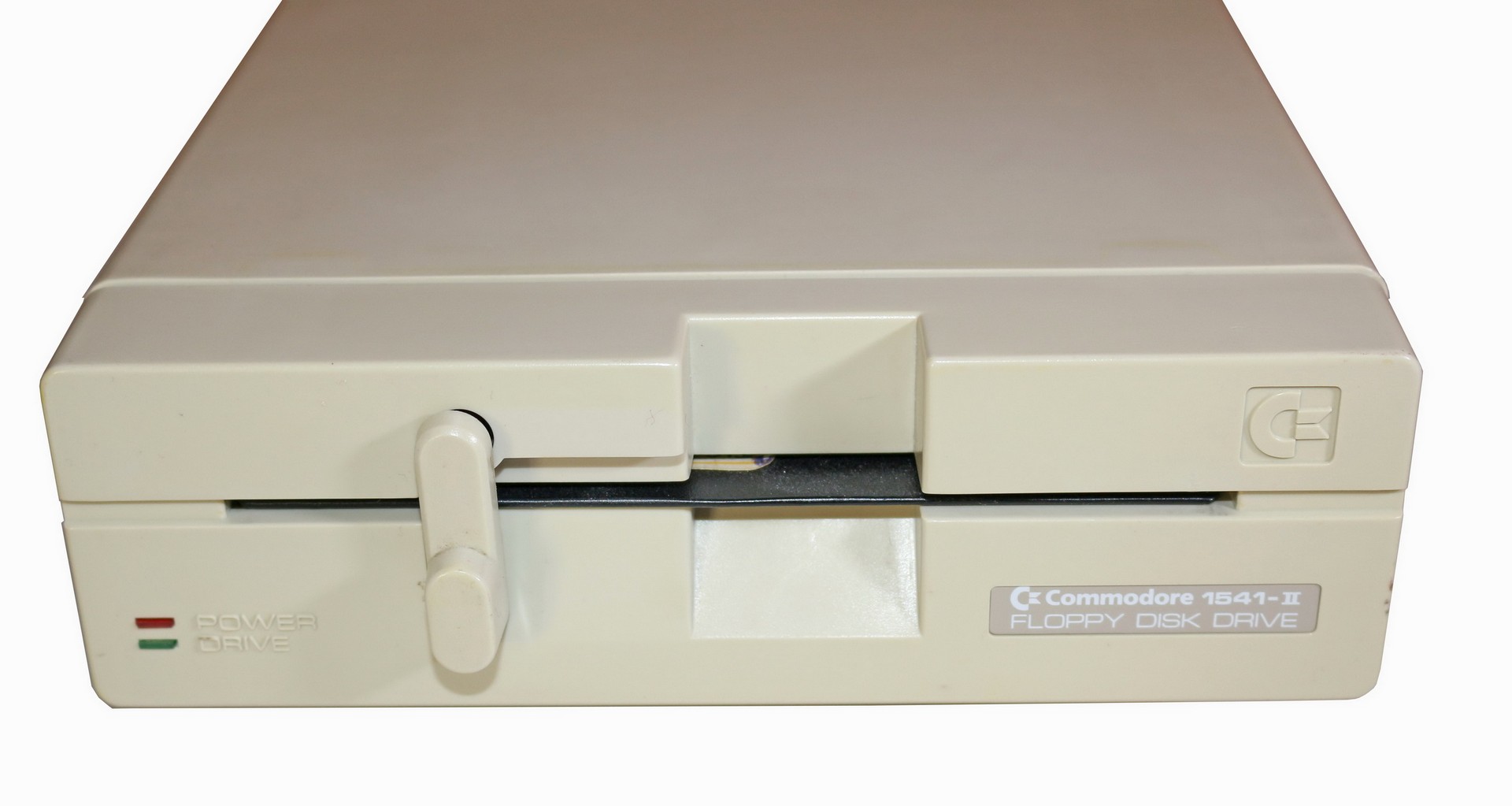

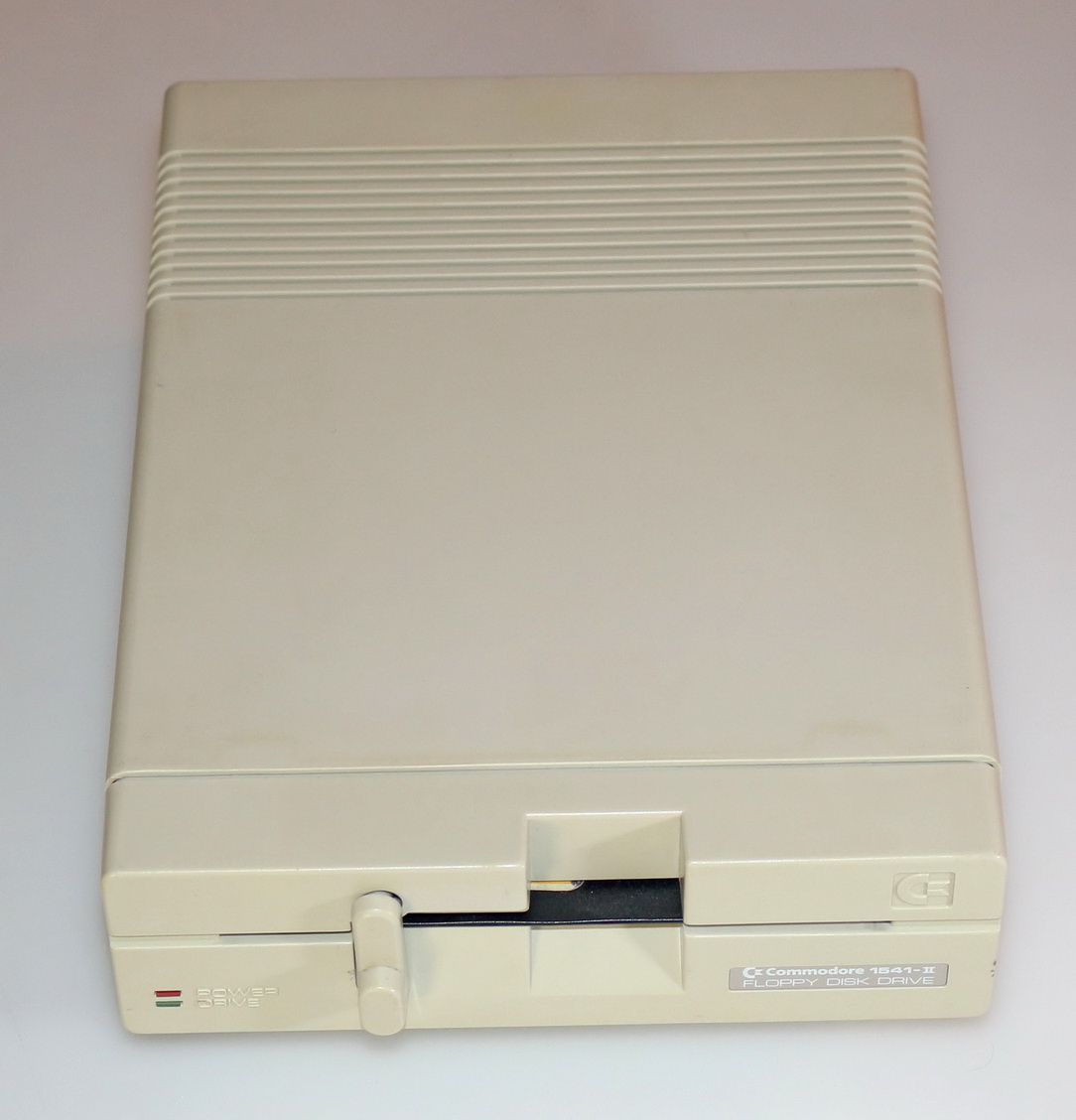

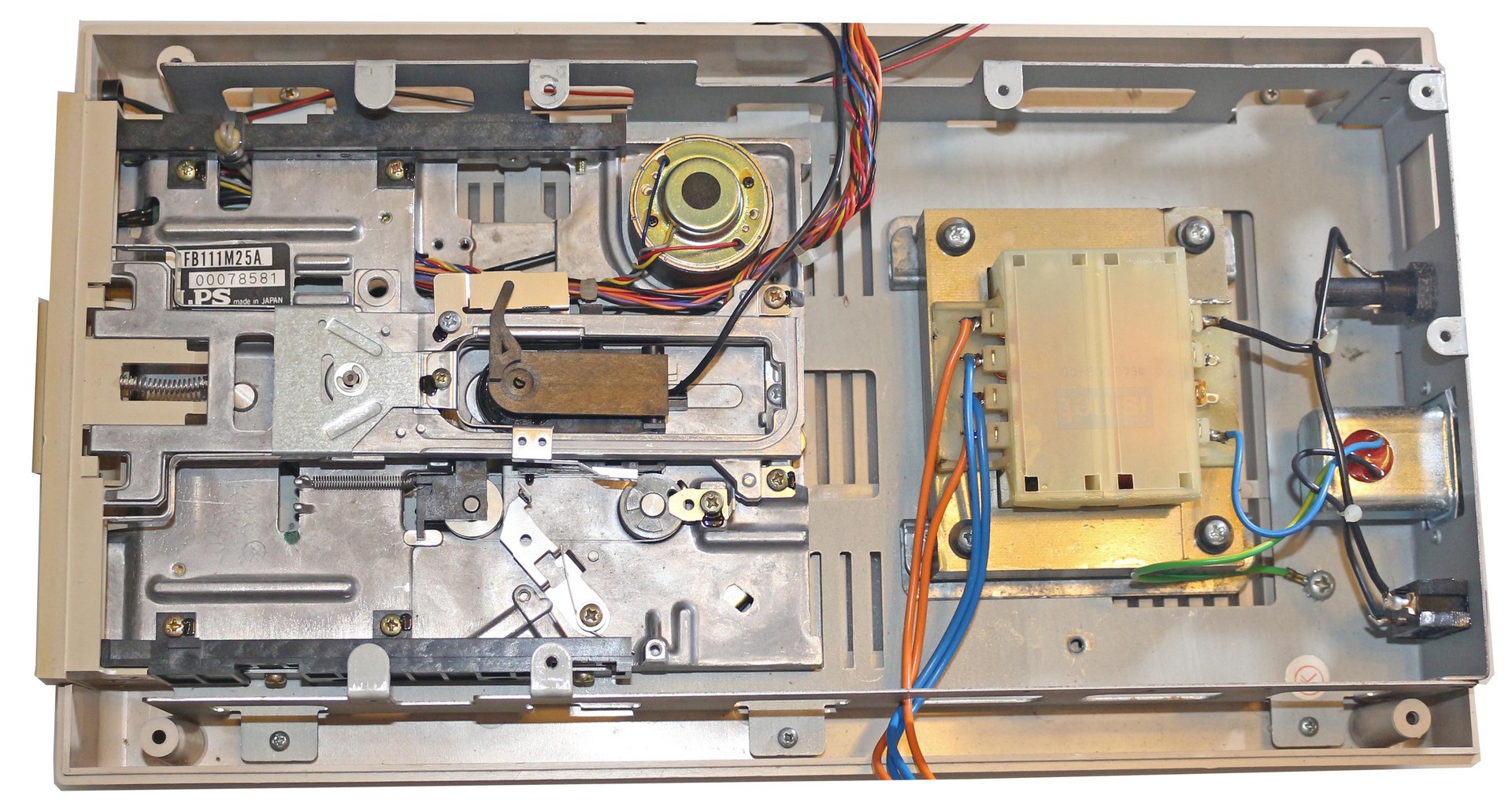

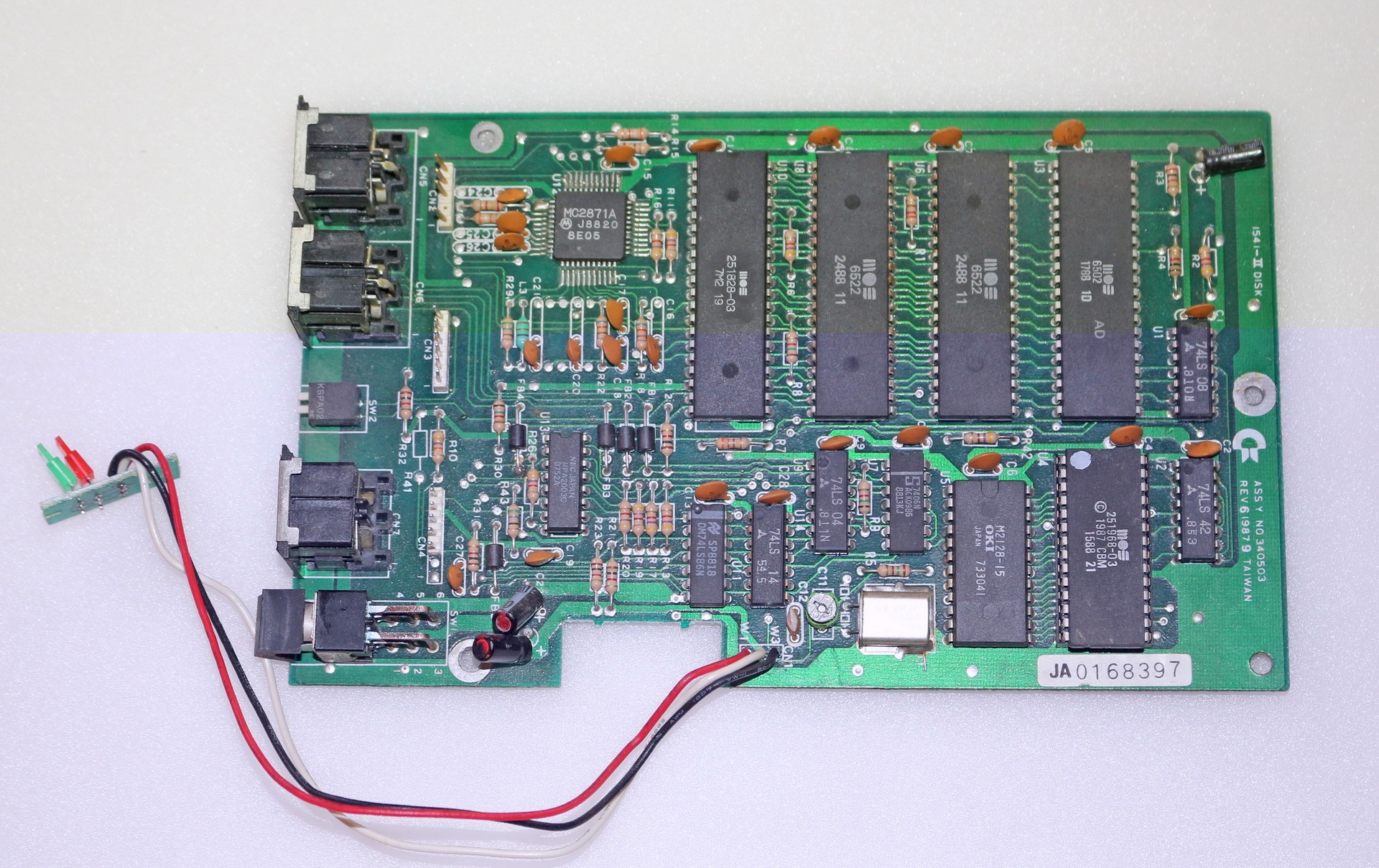

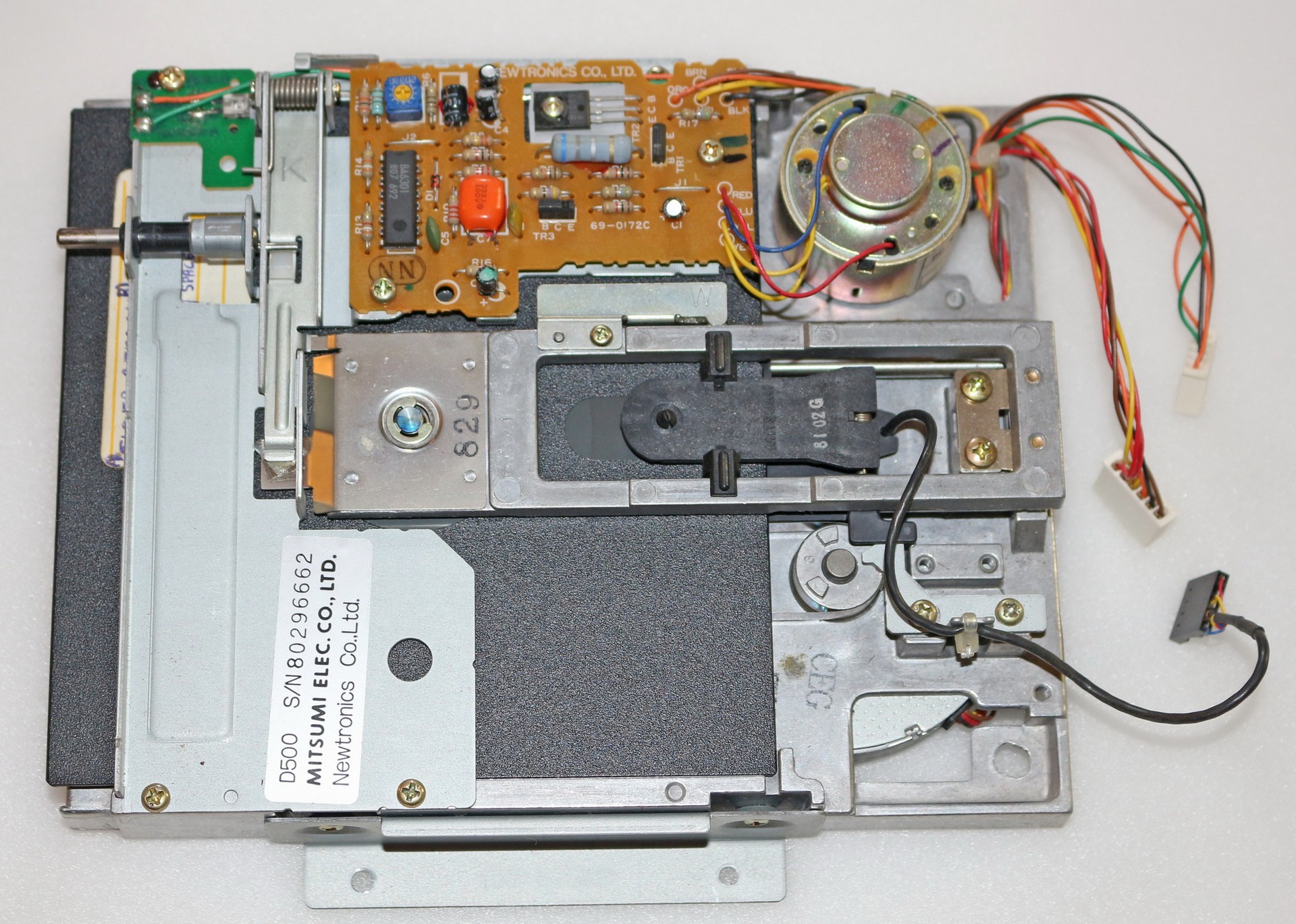

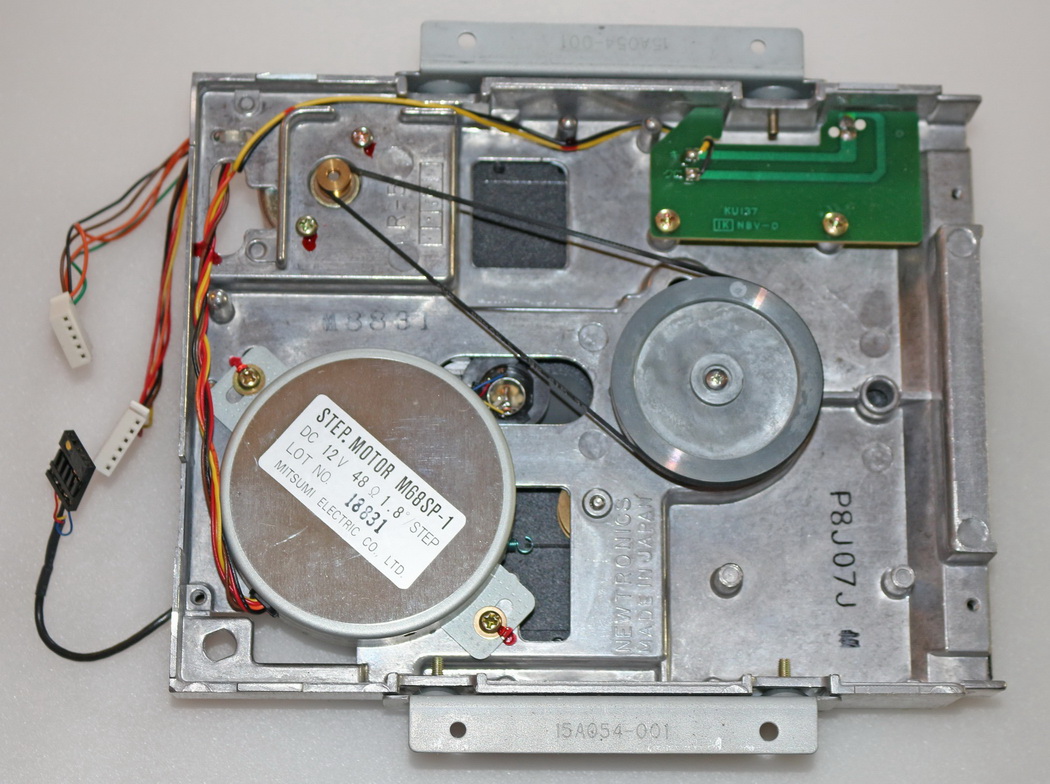

Stacja dyskietek 5,25'' - Commodore 1541 II

Stacja dyskietek przeznaczona dla 8-bitowych komputerów firmy Commodore.


Dane techniczne:
- zapis jednostronny z pojedynczą gęstością
-
pojemność całkowita 174 848 bajtów
- 35 ścieżek
- trasfer: 400B/s
- CPU: 6502 z zegarem 1MHz
- w
ejście/wyjście, synchronizacja: 6522 x2
- pamięć:
2kB RAM, 16kB ROM
- zewnętrzny zasilacz
- obsługa do 144 plików na dyskietce
- pobór mocy ok 25W

- dipswitch do zmiany numeru napędu

*************************************************************************************

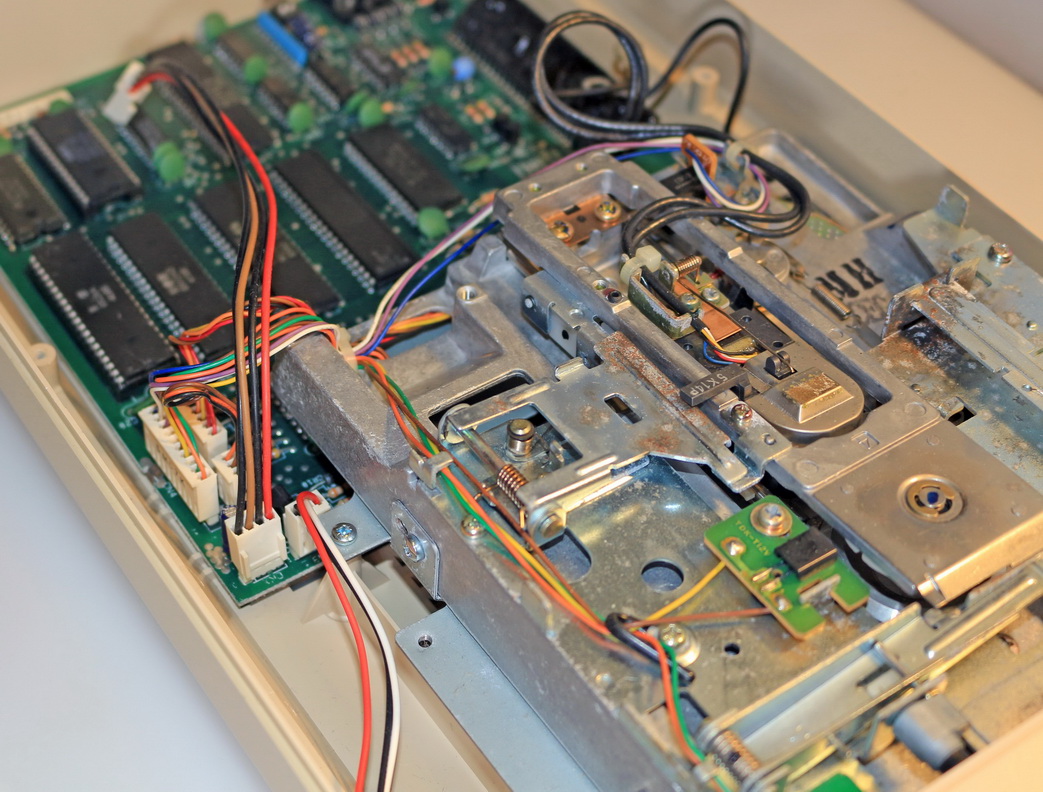

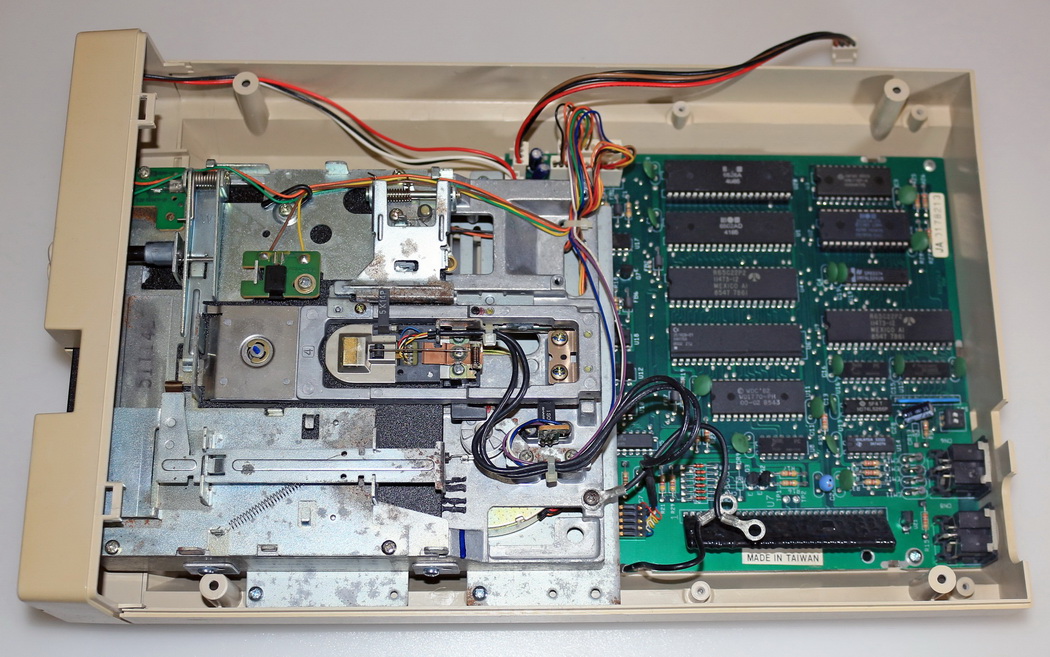

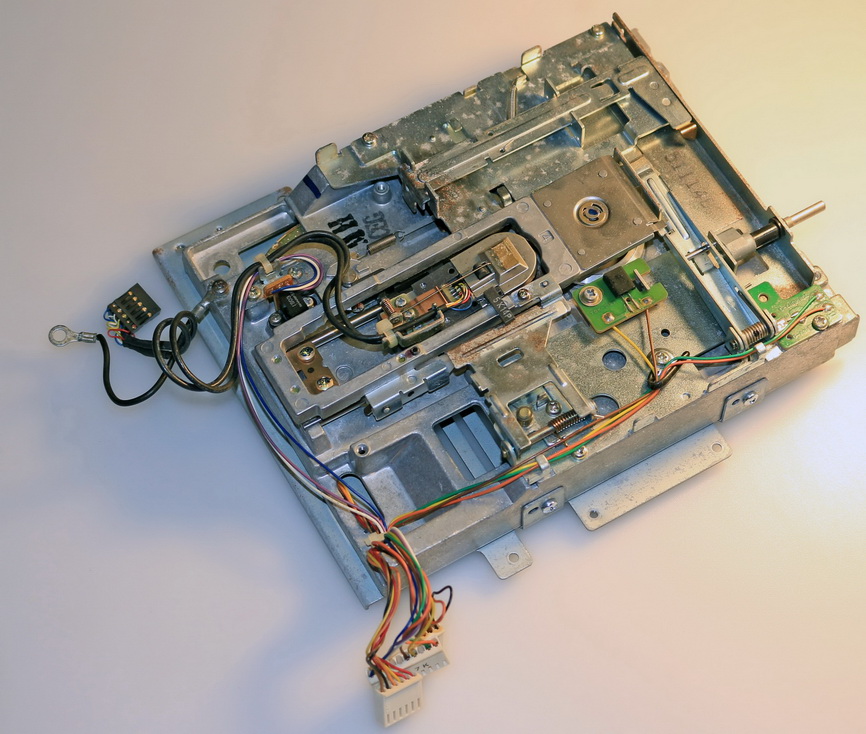

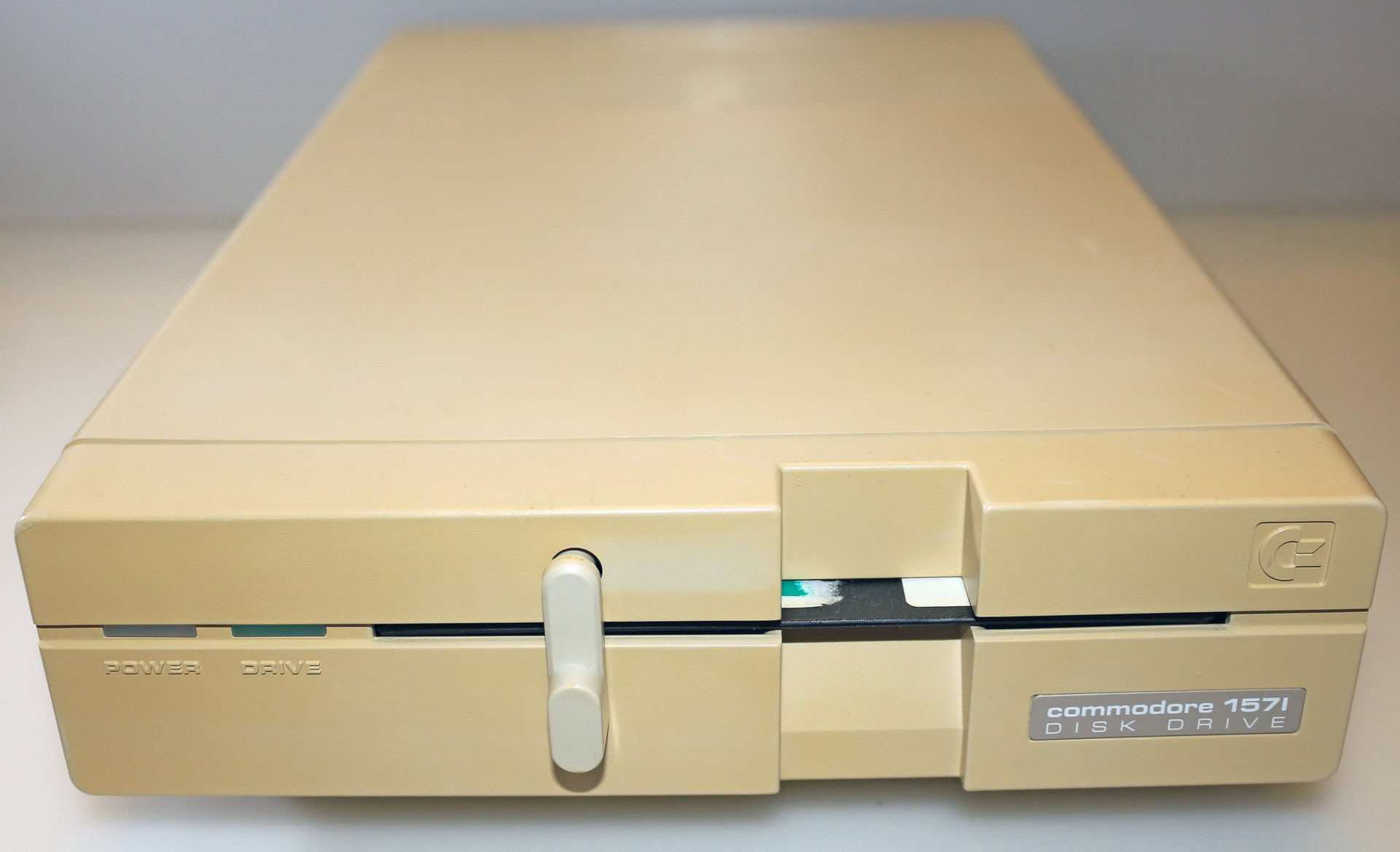

Stacja dyskietek 5,25'' - Commodore 1571

Stacja dyskietek przeznaczona dla 8-bitowych komputerów firmy Commodore
zaprezentowana w 1985 roku.


Dane techniczne:
- zapis dwustronny z podwójną gęstością DS/DD
-
pojemność całkowita 340kB
- 70 ścieżek, 1360 bloków po 256 bajtów
- CPU: 6502A z zegarem 1 - 2MHz
- pamięć:
2kB RAM, 32kB ROM

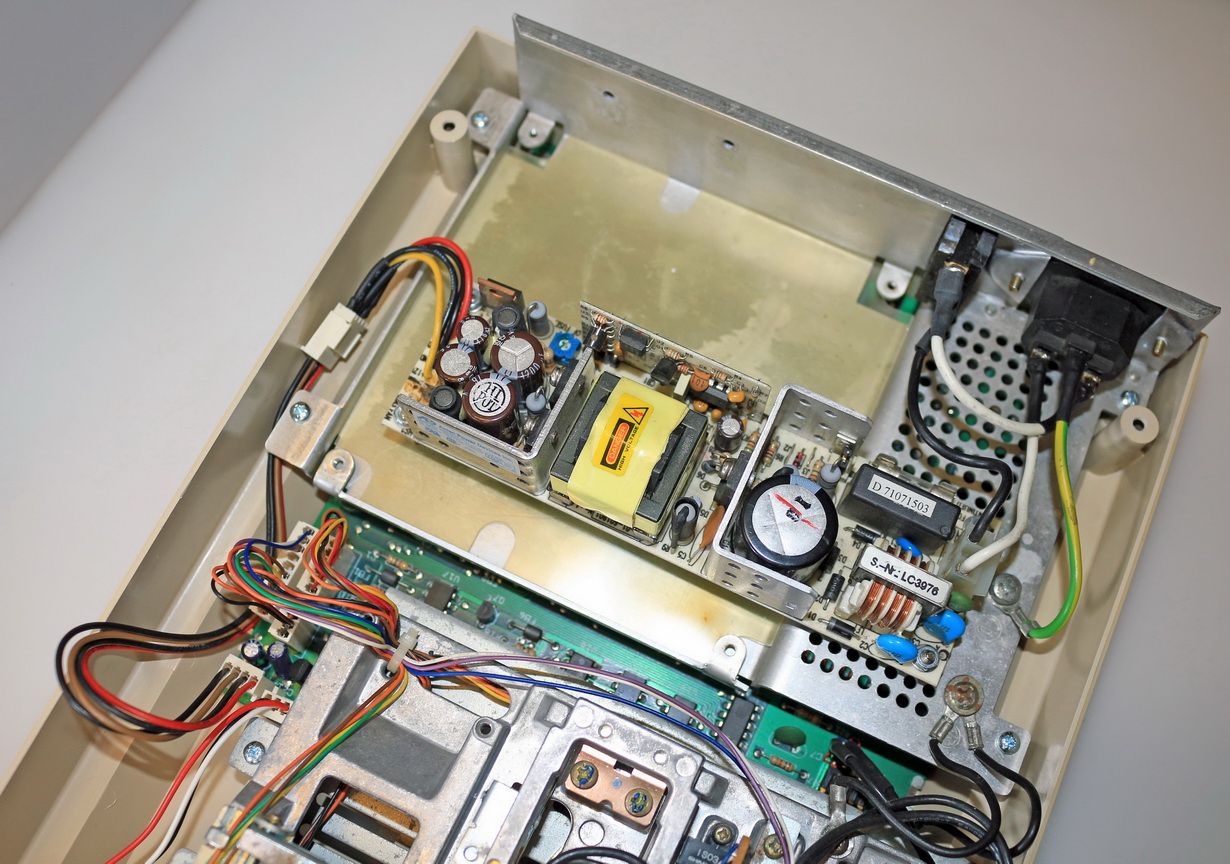

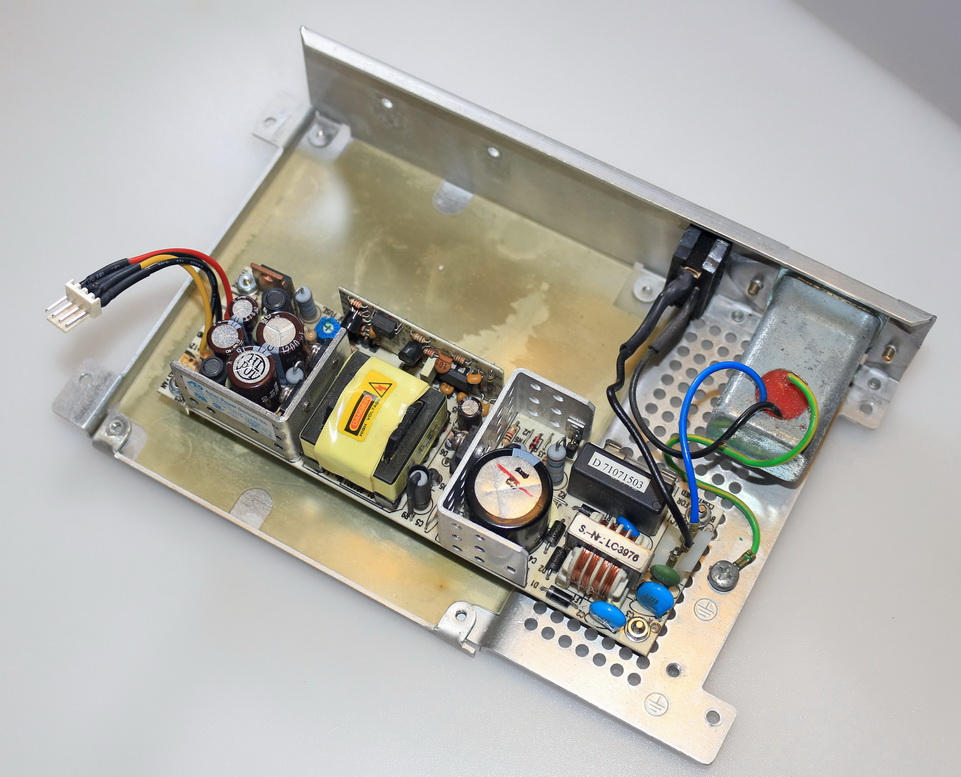

- wewnętrzny zasilacz
- obsługa do 144 plików na dyskietce
- pobór mocy ok 25W

- dipswitch do zmiany numeru napędu

Stacja dyskietek przeznaczona była dla komputerów Commodore C128. Posiada wbudowany system operacyjny CBM DOS V3.0 1571.
1571 potrafi pracować wtrzech różnych trybach emulacji: 1541, CP/M i 1571 brust-mode.
Stacja dyskietek 1571 dysponuje szybkm trybem przesyłu danych używanym we współpracy z komputerem C128, nie działa on gdy
jest podłączona do komputerów C64 czy VIC-20.
Dla zachowania zgodności z zabezpieczeniami stosowanym w niektórych grach czy programach, stacja dyskietek 1571 potrafiła emulować
działanie stacji 1541. W ten tryb stacja dyskietek przełączała się także gdy jesta podłączona do C64.

*************************************************************************************

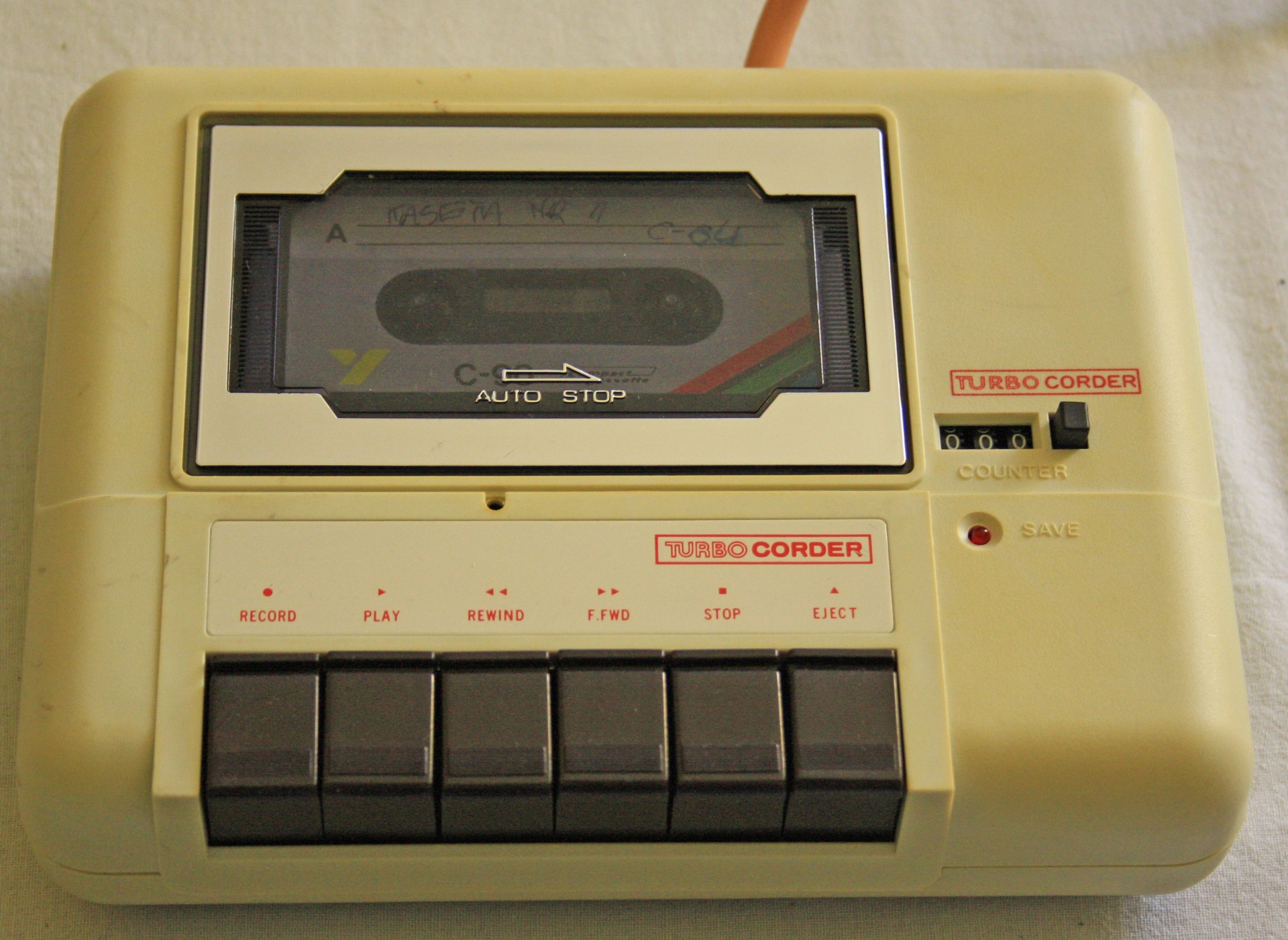

Magnetofon do C64

*************************************************************************************

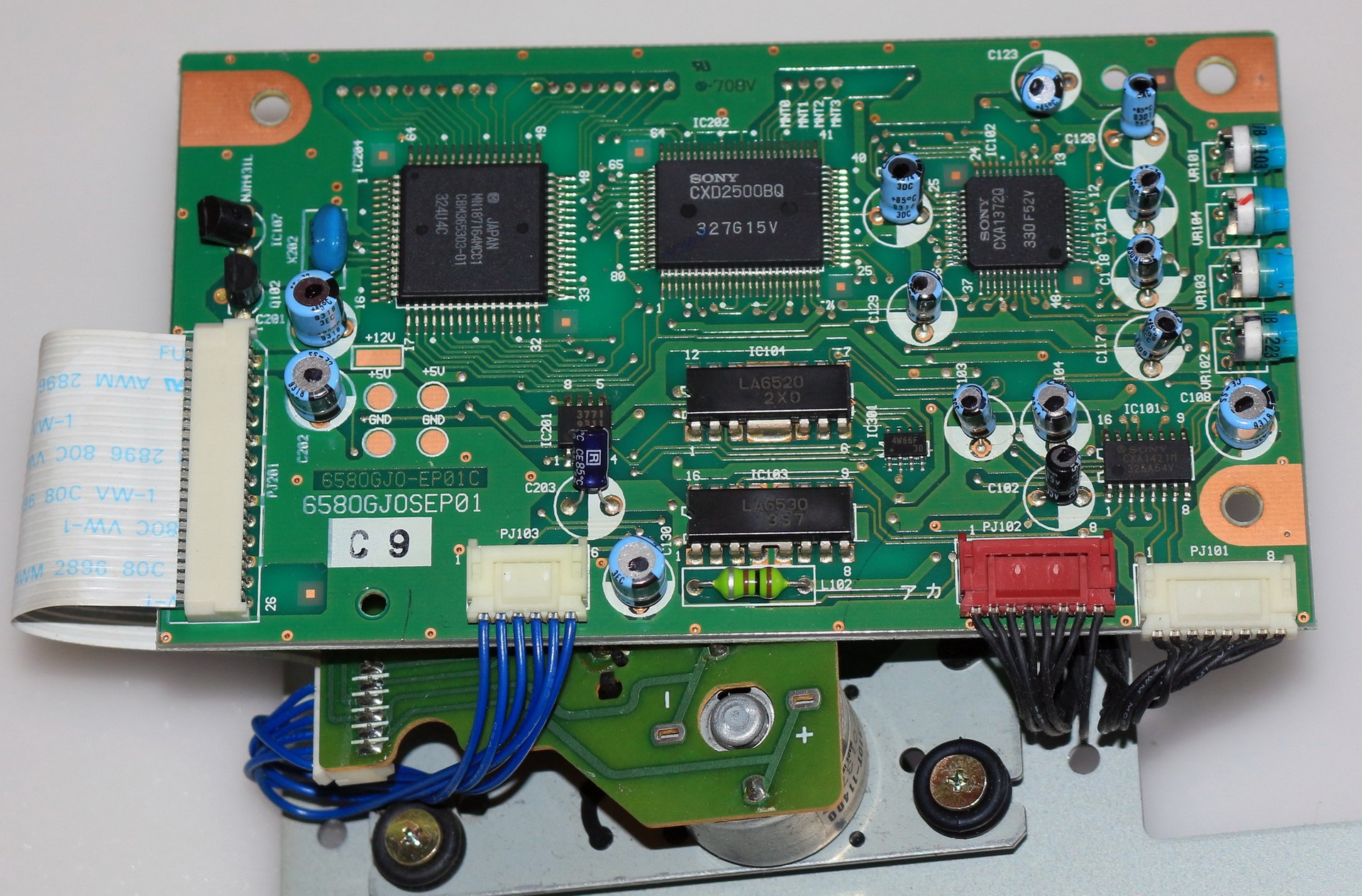

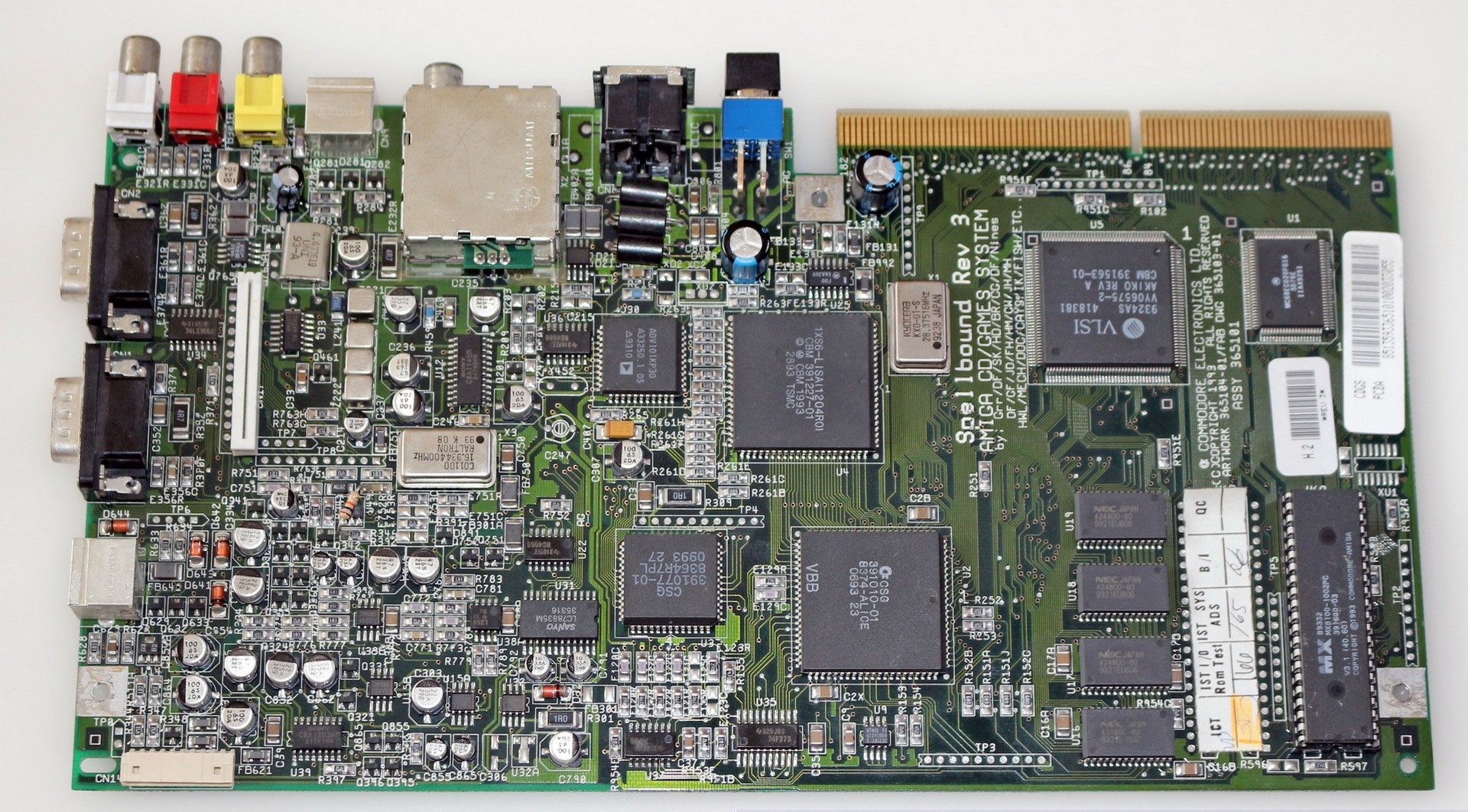

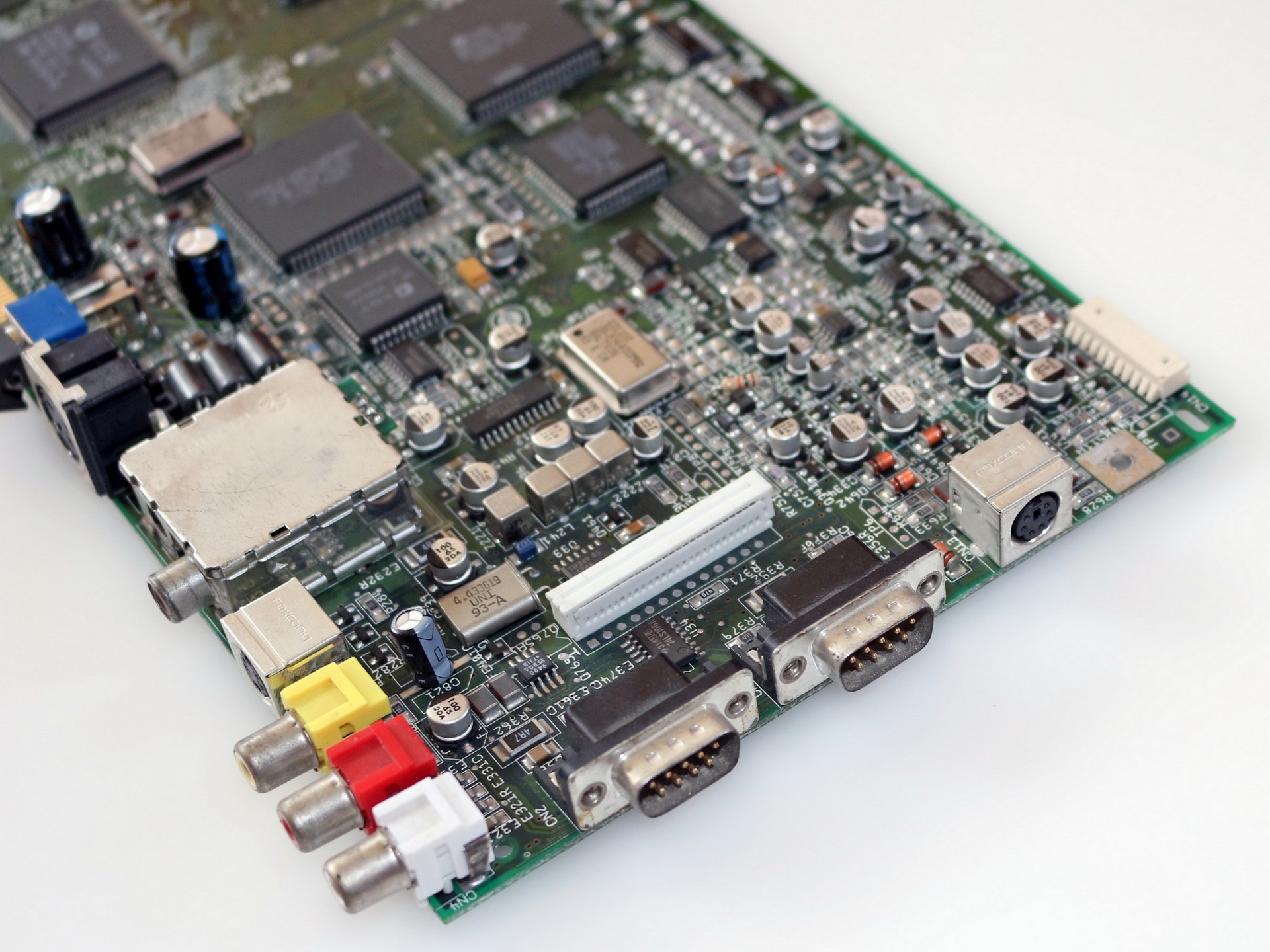

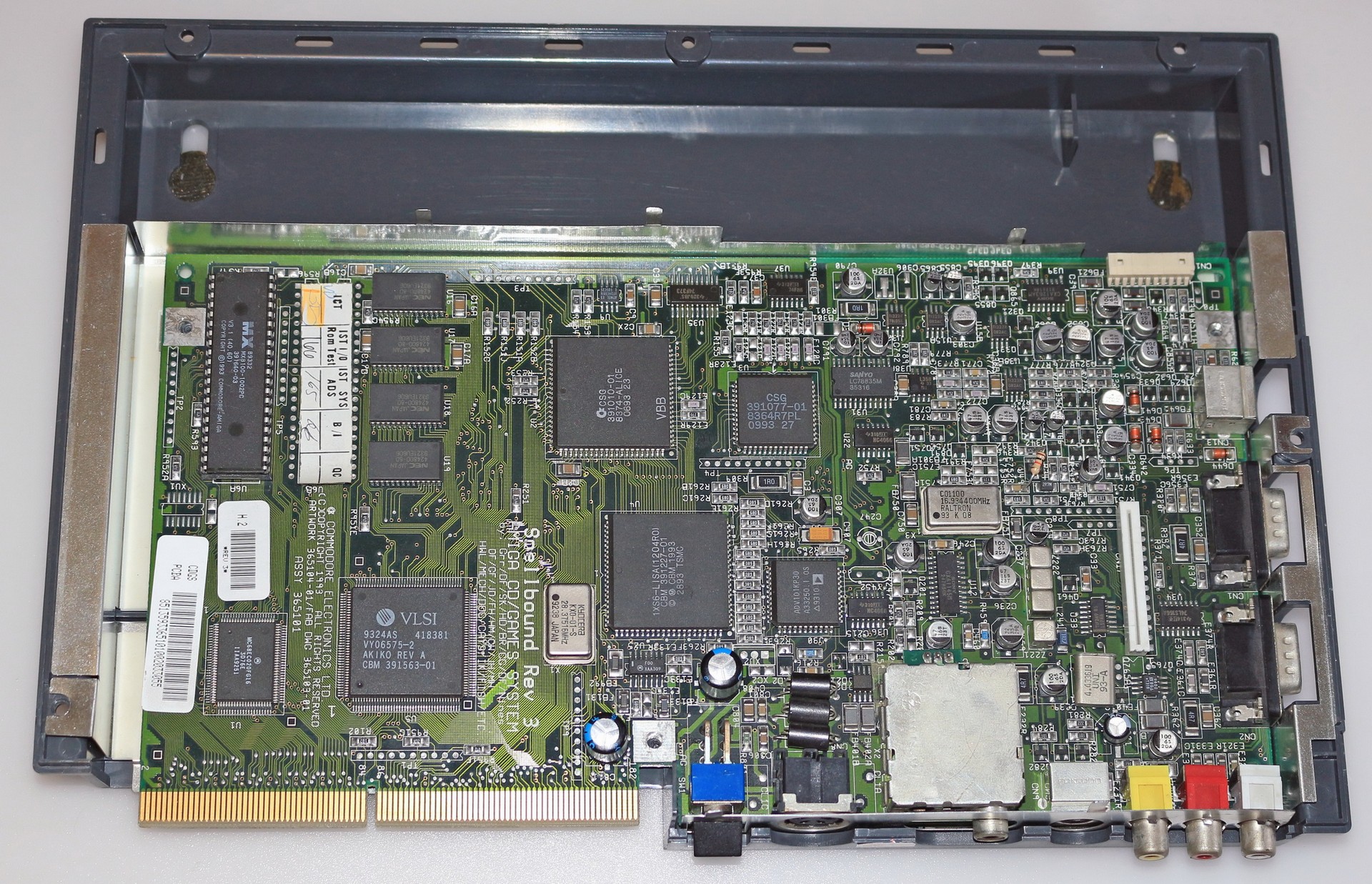

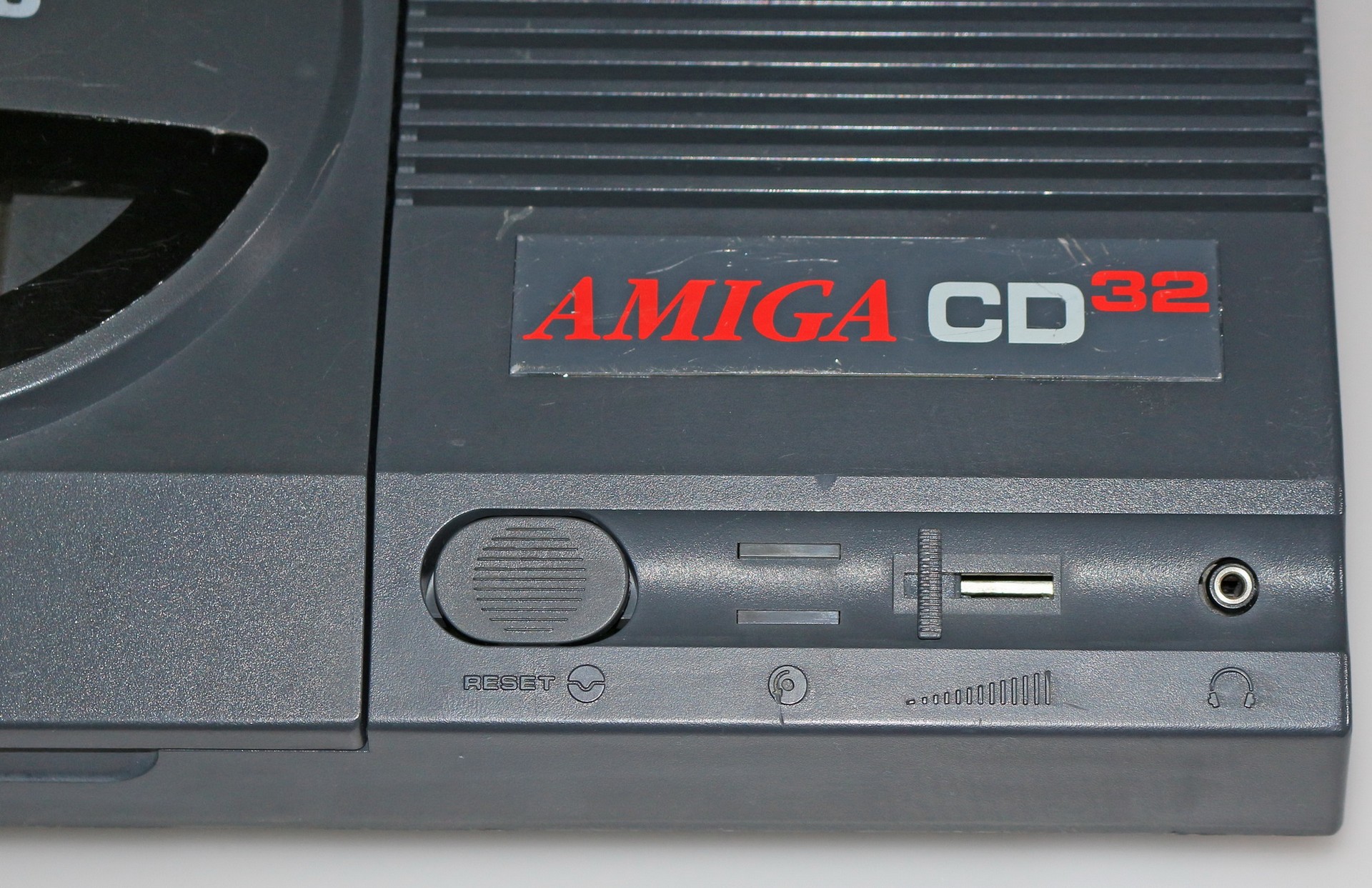

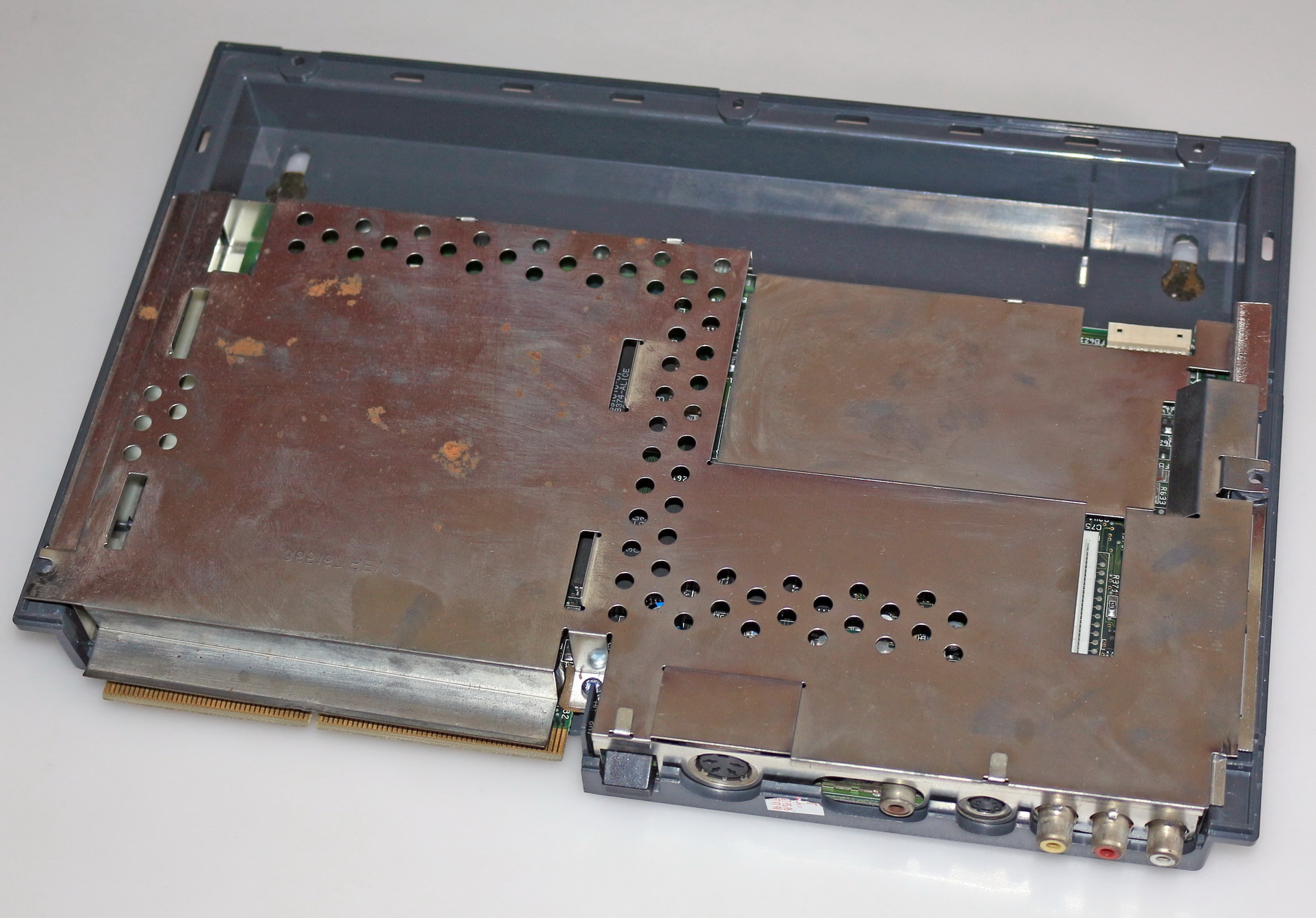

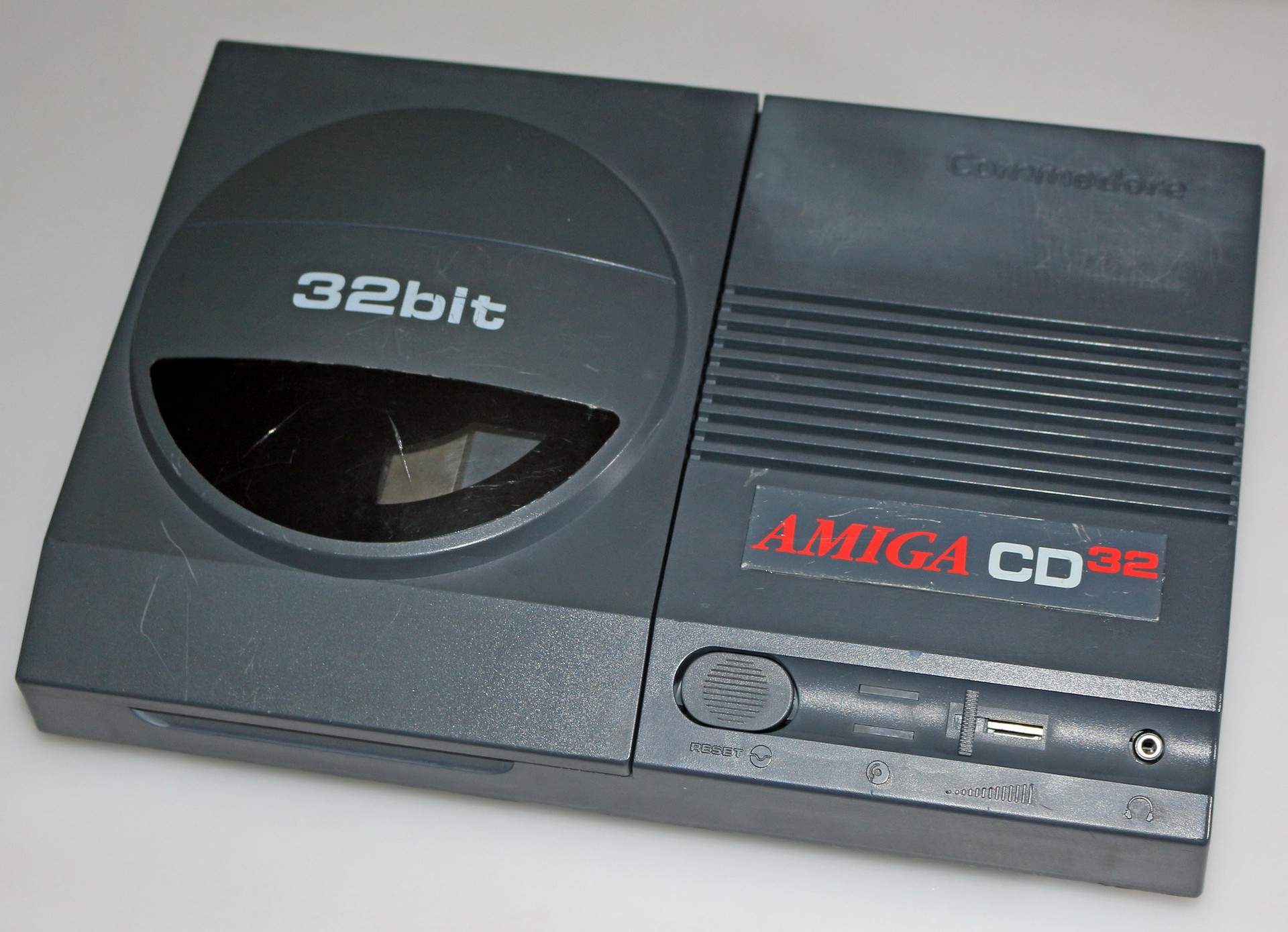

Amiga CD32

Amiga CD32 była pierwszą 32-bitową konsolą z napędem CD-ROM.
Amiga CD32 bazowała na podzespołach komputera Amiga 1200
(pozbawioną klawiatury, stacji dyskietek, czy myszy)
Do Amigi CD32 można podłączyć mysz do portu nr 2 oraz klawiaturę.


Dane techniczne:

  • procesor Motorola MC68EC020 o taktowaniu 14,32 MHz (NTSC)
    lub 14,18 MHz (PAL)
  • 2 MB pamięci Amiga Chip RAM / VRAM
  • 1 MB pamięci ROM z systemem Kickstart ROM 3.1 i
    zintegrowanym systemem plików
     CDFS
  • 1 KB pamięci EEPROM do zapisywania stanu gry
  • chipset AGA
  • Amiga OS 3.1
  • Akiko chip zapewniający sprzętową konwersję Chunky to Planar
    oraz obsługę CDROM z DMA
  • dźwięk Paula cztery 8-bitowe kanały audio
    (2 dla strony lewej, 2 dla prawej) lub dwa 14-bitowe
  • złącze rozszerzeń
    (na akcelerator,
     twardy dysk, kartridż FMV MPEG VCD)
  • Dane odczytywane z płyt CD
  • porty: 2 porty dla padów/joya, złącze dla klawiatury,
    S-Video (miniDIN), composite video, gniazdo słuchawkowe
    z potencjometrem do regulacji głośności

*************************************************************************************

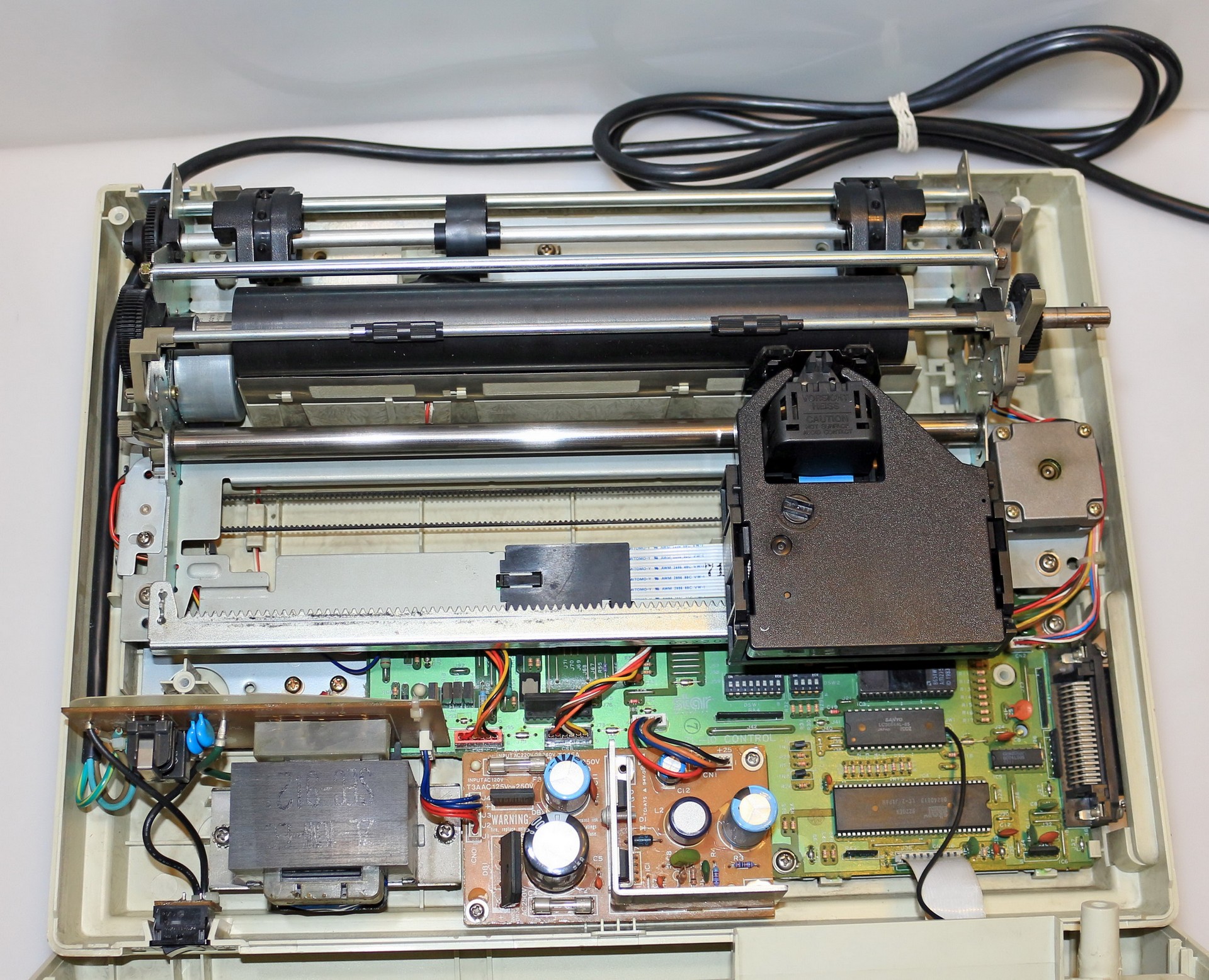

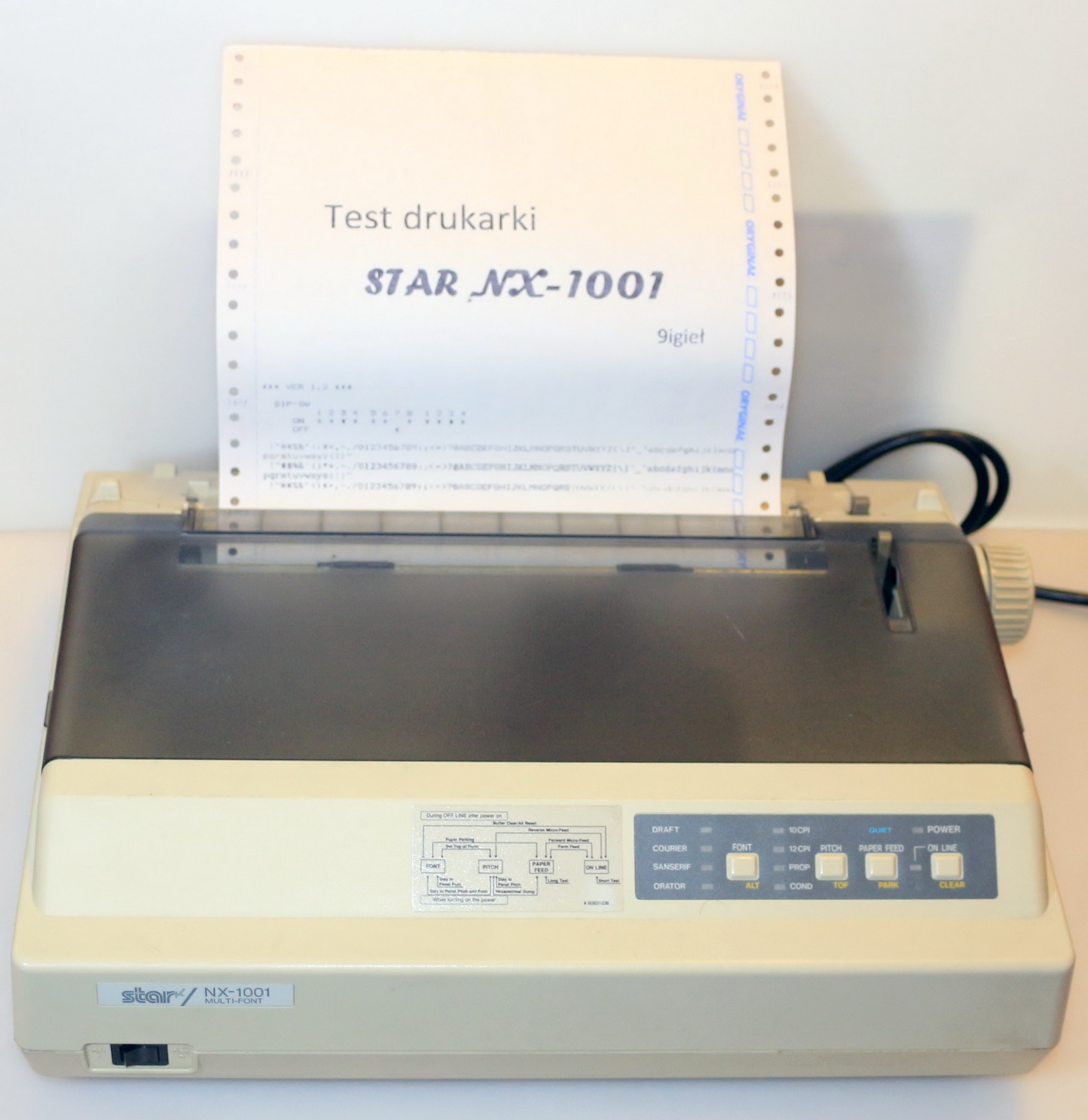

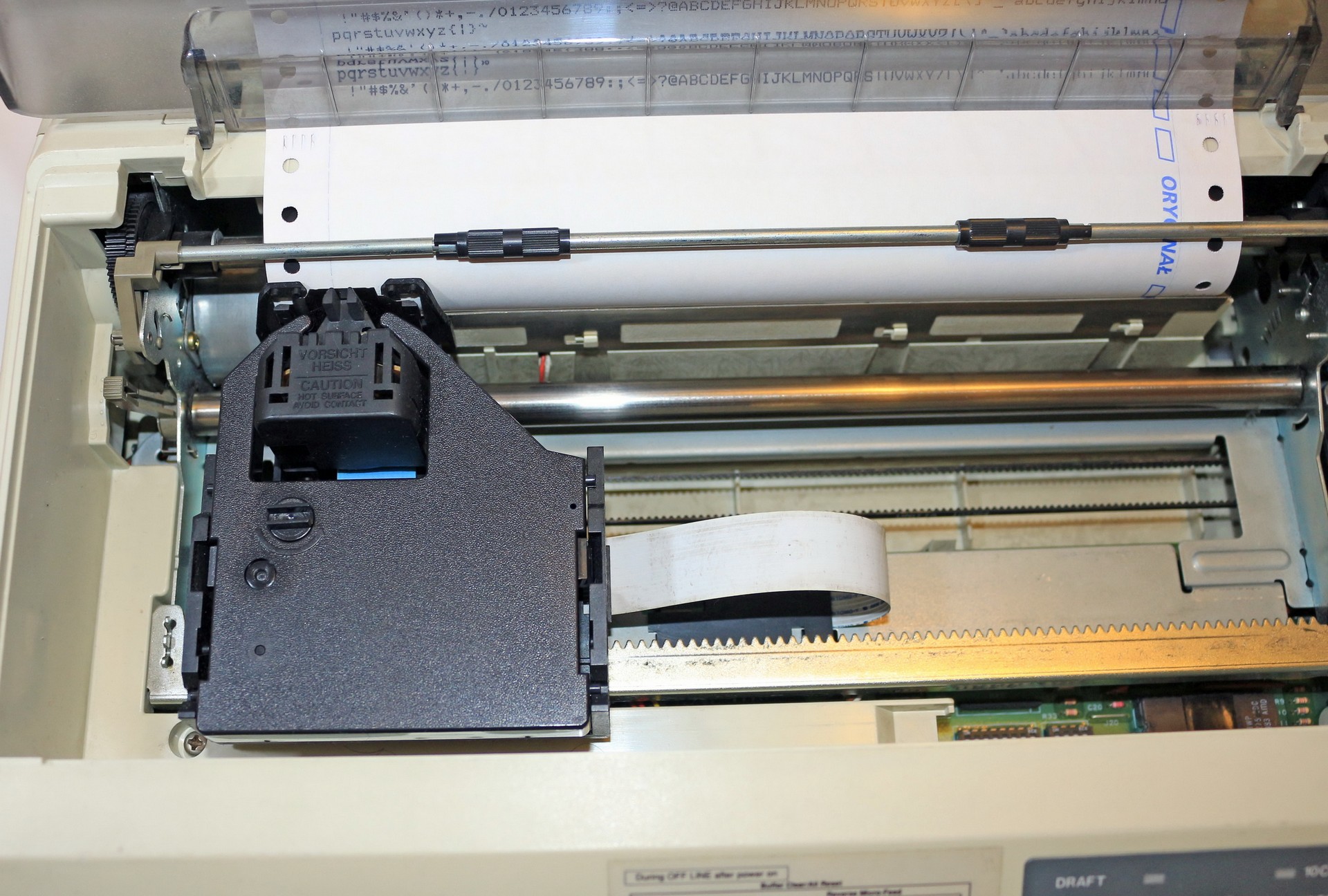

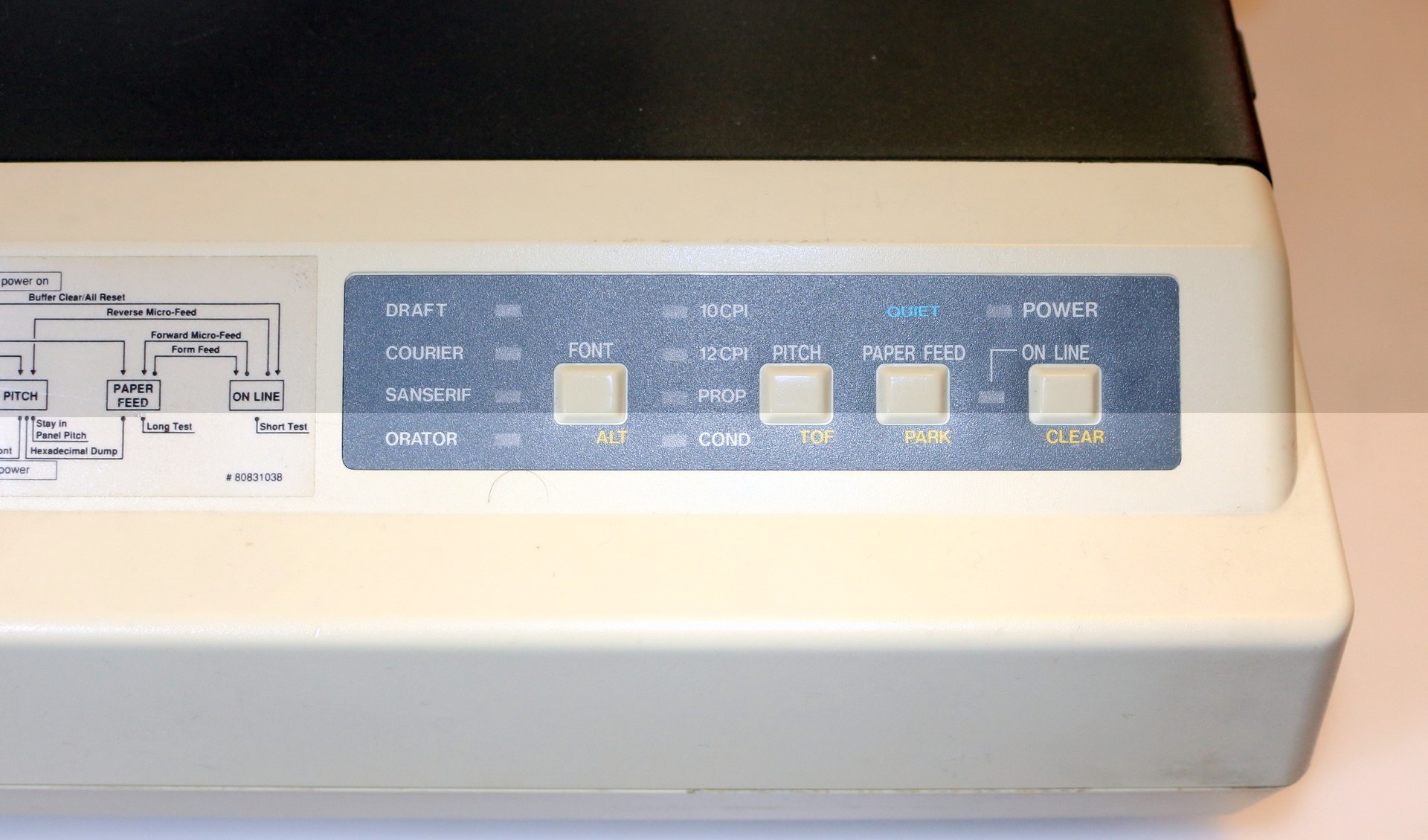

Drukarka Star NX-1001

Star NX-1001 to drukarką igłowa wykorzystująca do komunikacji 25 pinowy kabel LPT.
Drukarka współpracuje z komputerami typu Amiga, Atari ST czy PC


Dane techniczne:

  • Ilość igieł: 9
  • Prędkość druku: 150cps(Draftpica) 37.5cps(NLQpica)
  • Waga: 5,1kg

*************************************************************************************
