Interfejs ULTRASATAN do ATARI ST/STE

Oferta Darka

ULTRASATAN to interfejs emulujący twardy dysk. Interfejs pozwala na wczytywanie oraz zapis gier programów na Atari ST/STF/STFM/STE poprzez port ASCI z wykożystaniem kart SD/MMC.
Pomysłodawcą urządzenia i autorem oprogramowania jest Jookie


Cechy urządzenia:

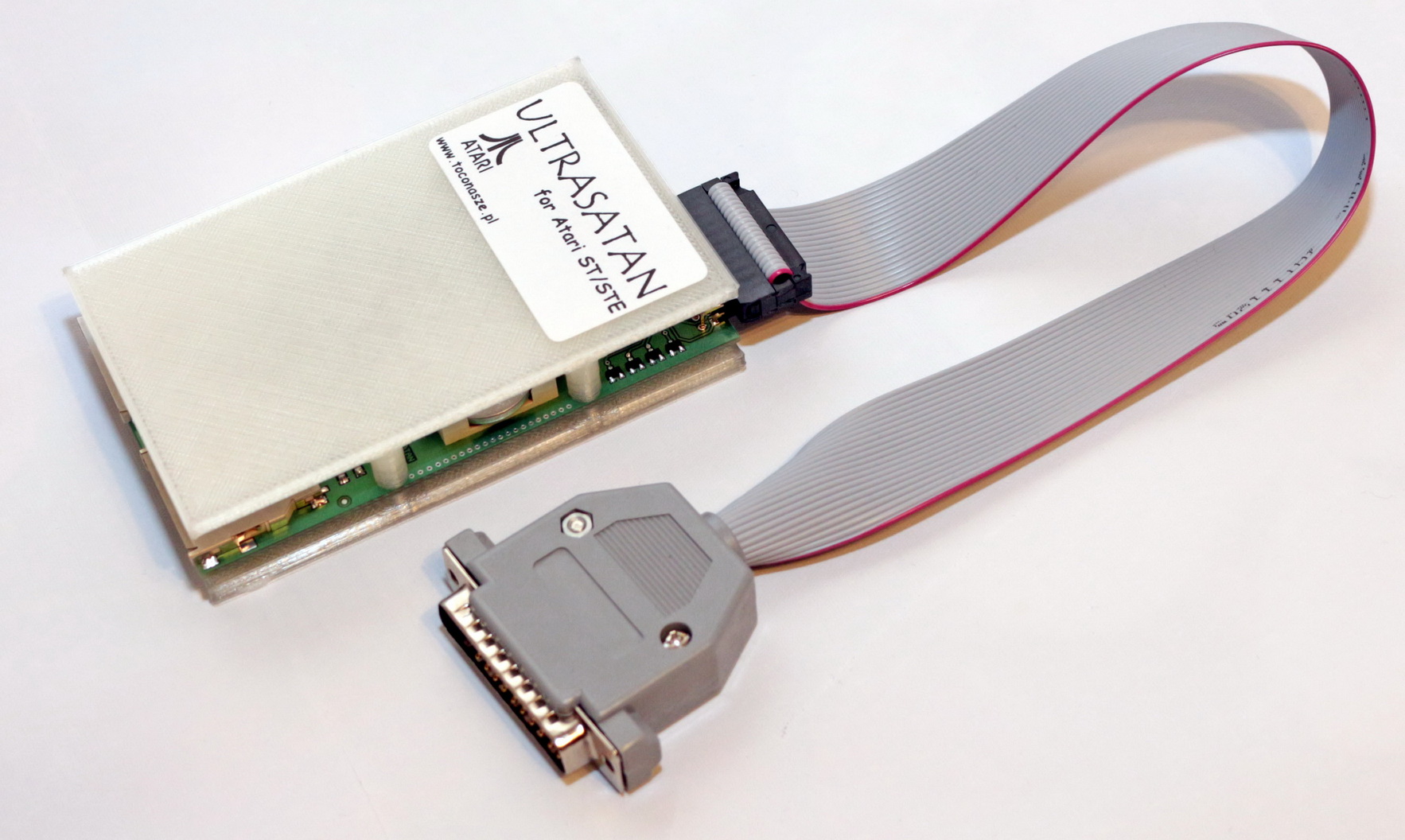

  • Podłączany do portu ACSI (Hard Disk) w Atari ST

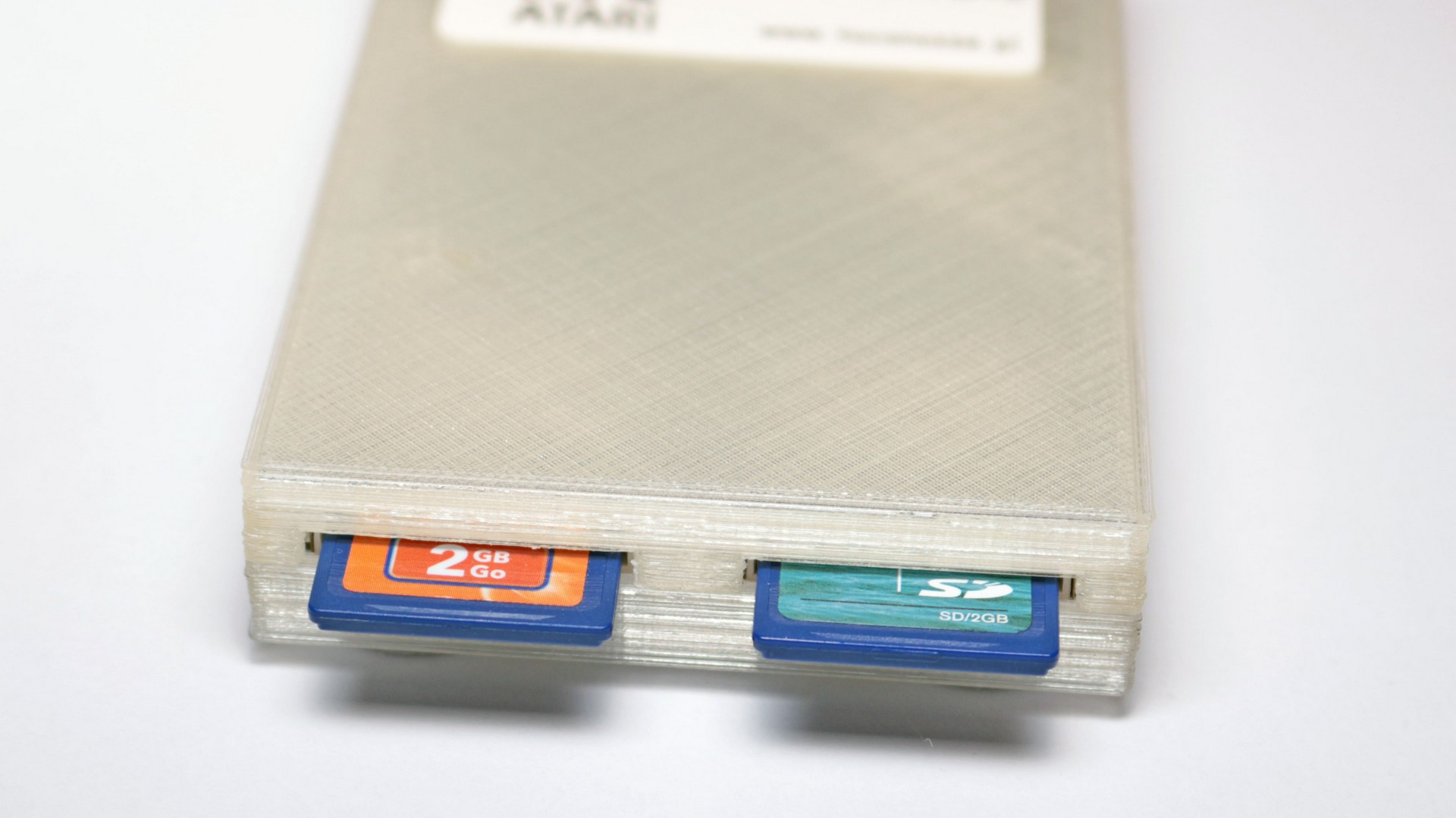

  • Obsługa dwóch kart MMC/SD jednocześnie
  • Zmiana karty MMC/SD jest możliwa bez wyłączania interfejsu - hot plug
  • Układ RTC z podczymaniem bateryjnym
  • Kompatybilny z HDDRIVER i IDC PRO
  • Maksymalny transfer to ok 1MB/s (zależny od karty MMC/SD)

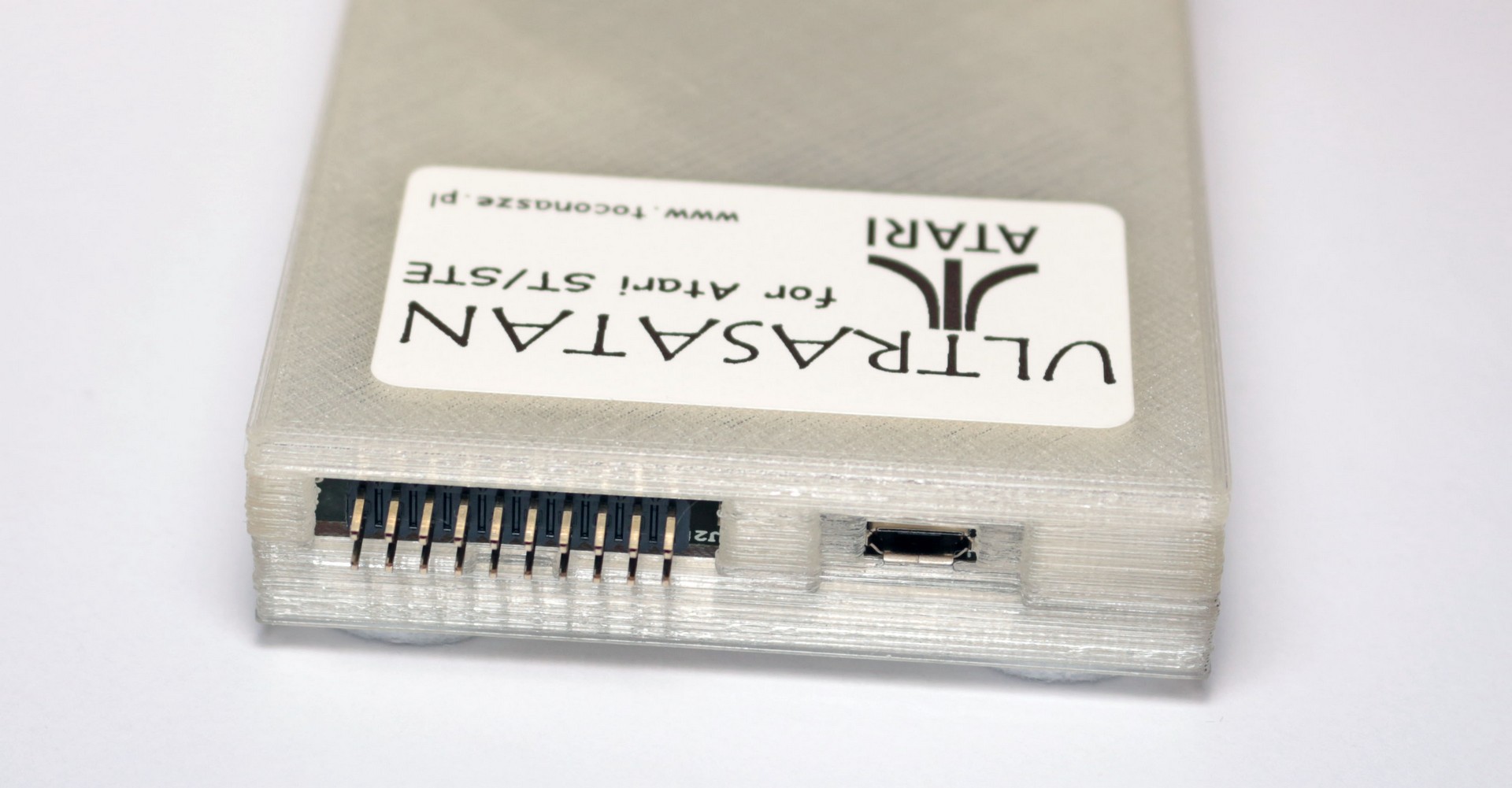

  • Zasilany z zewnętrznego zasilacza o napięciu 5V przez złącze microUSB
    (możliwość zasilania z zasilacza Atari po odpowiedniej modyfikacji)
  • Wykonany w technologii SMT
  • Możliwość zmiany nazwy urządzenia ASCI (zmiana informacji wyświetlanej przez sterownik dysku twardego)
  • Możliwość zapisania w pamięci 4 różnych wersji firmware. (Wersji podstawowej firmware nie można przeprogramować)

Projekt obwodu drukowanego jak i obudowy jest mojego autorstwa.

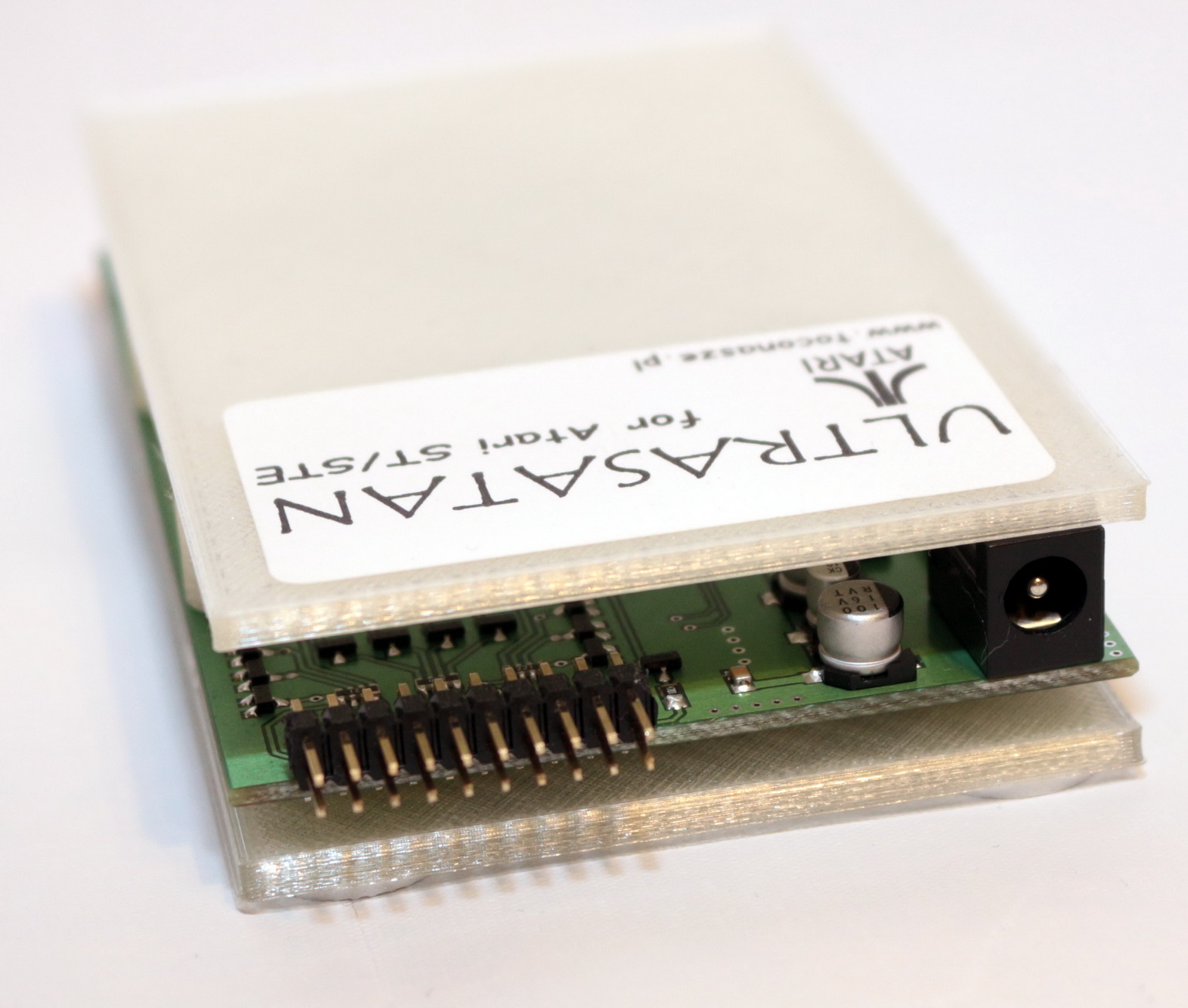

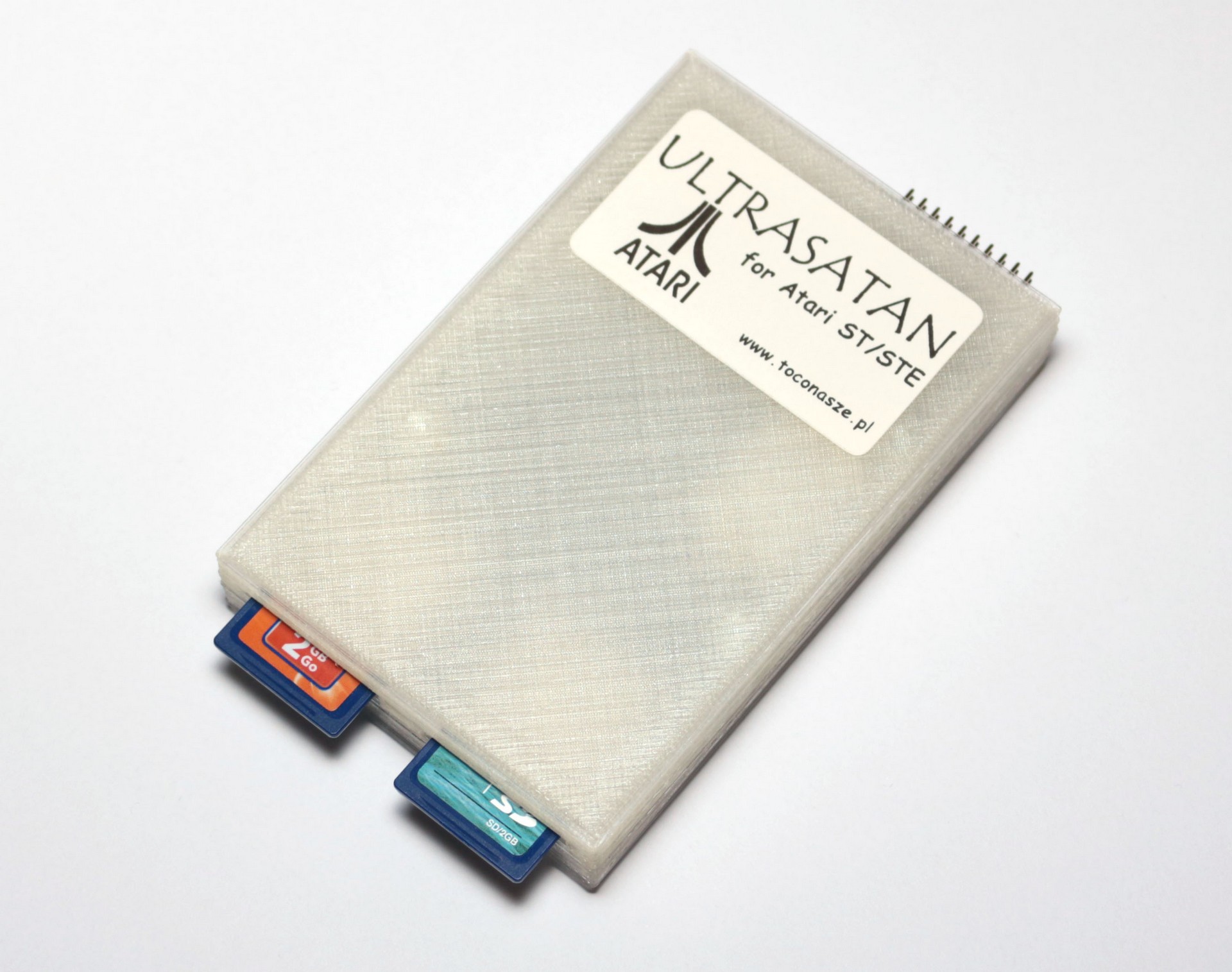

Obudowa została wydrukowana na drukarce 3D

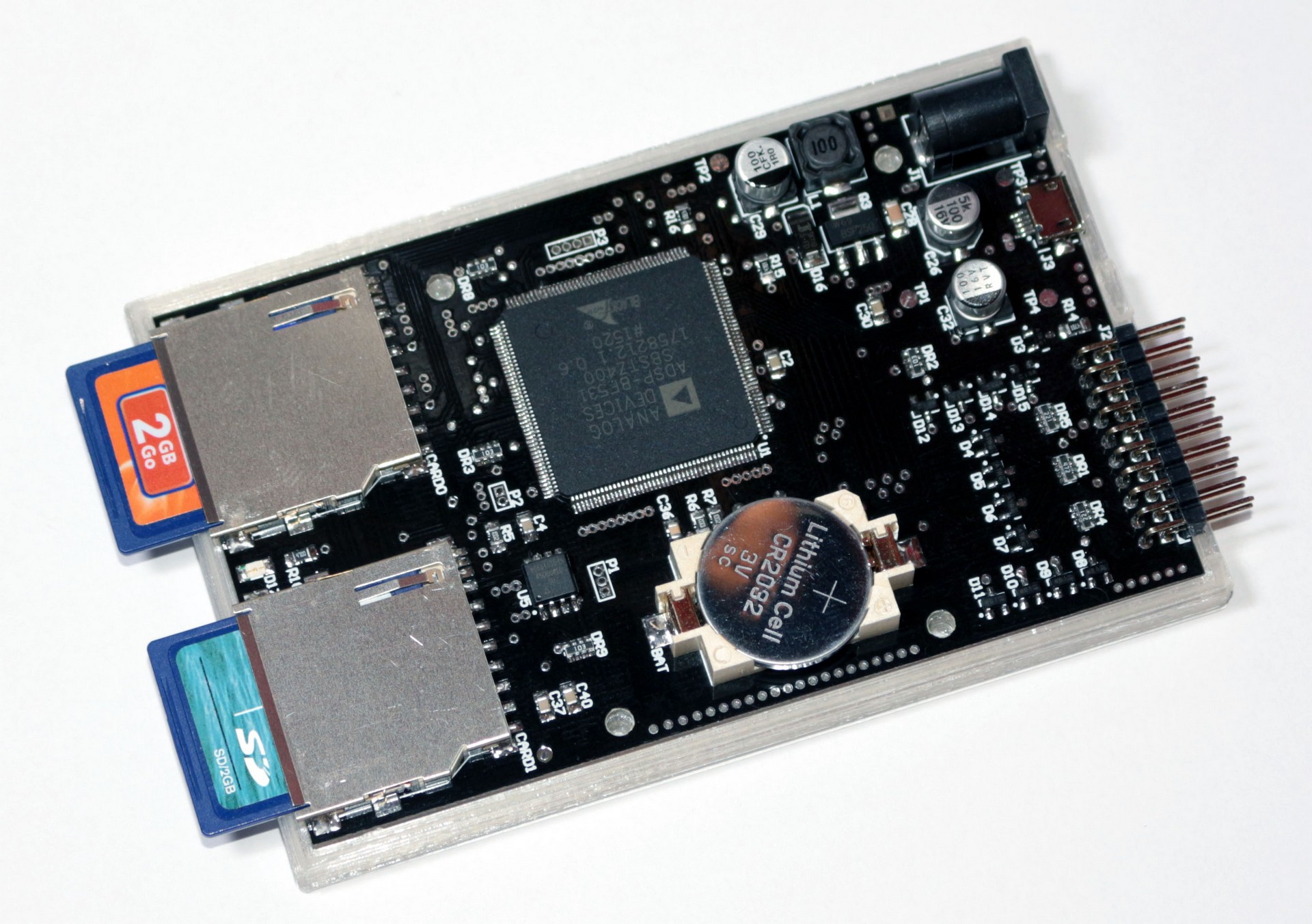

Wymiary PCB: 66mm x 105mm

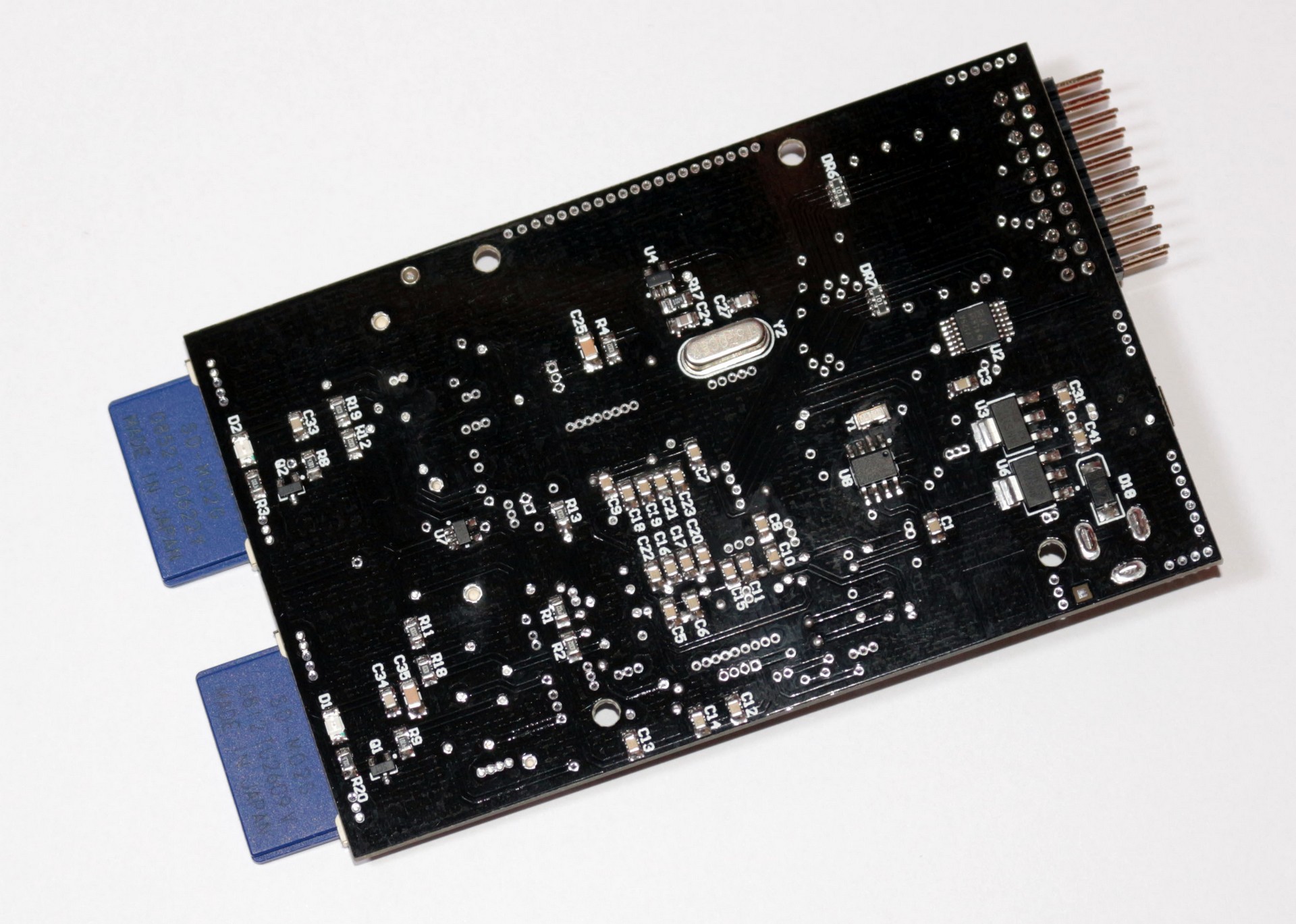

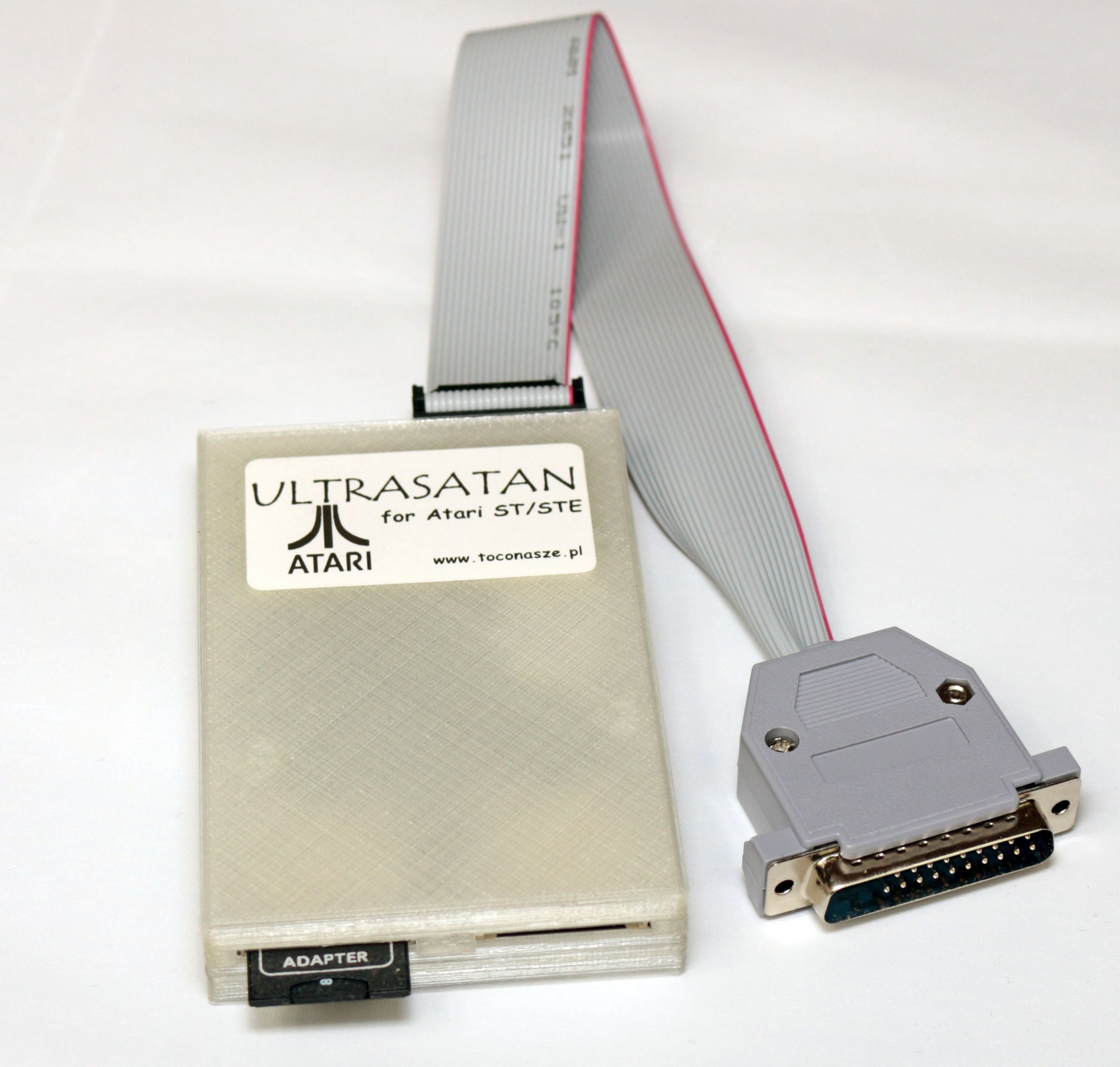

Interfejs Ultrasatan w wersji rev.2

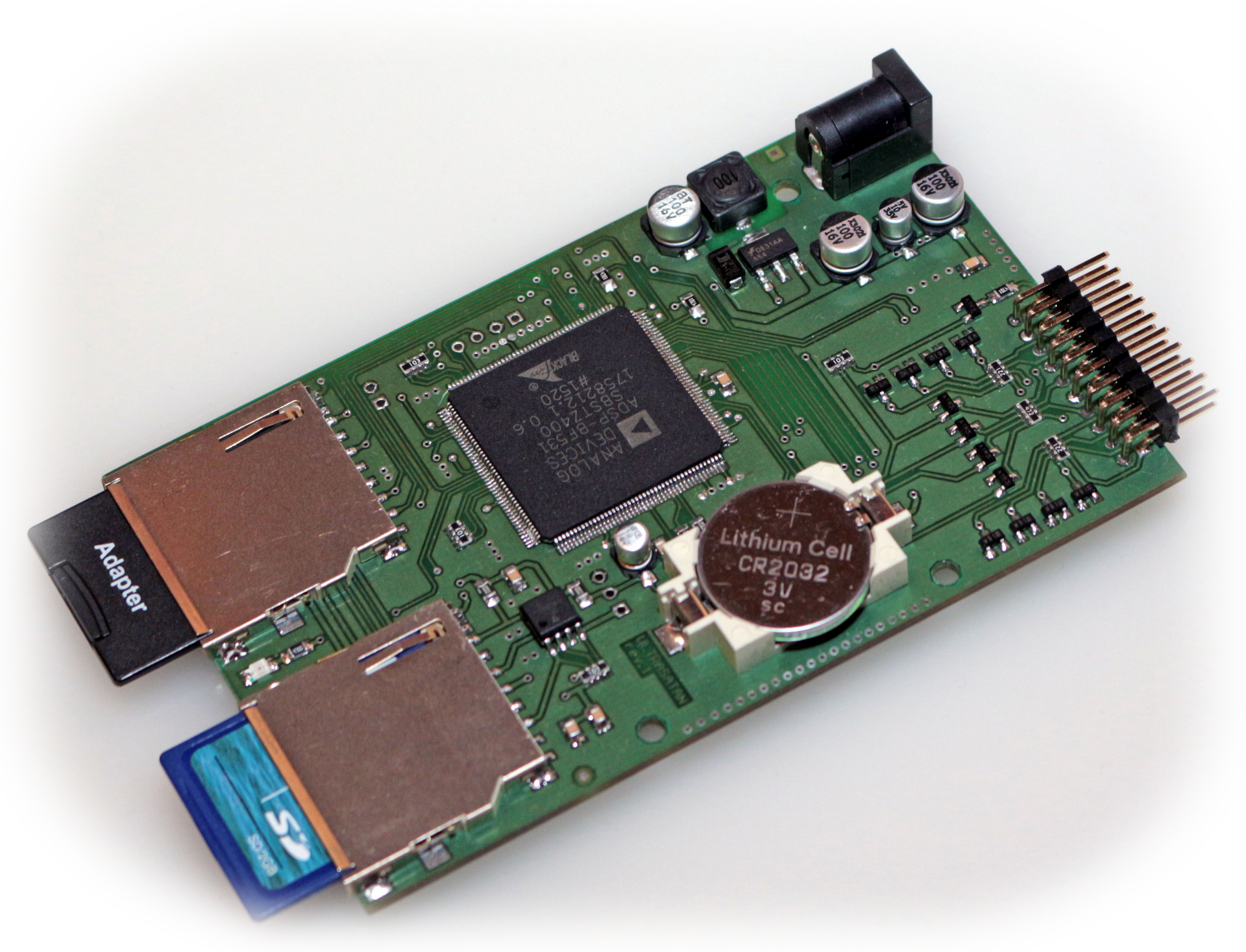

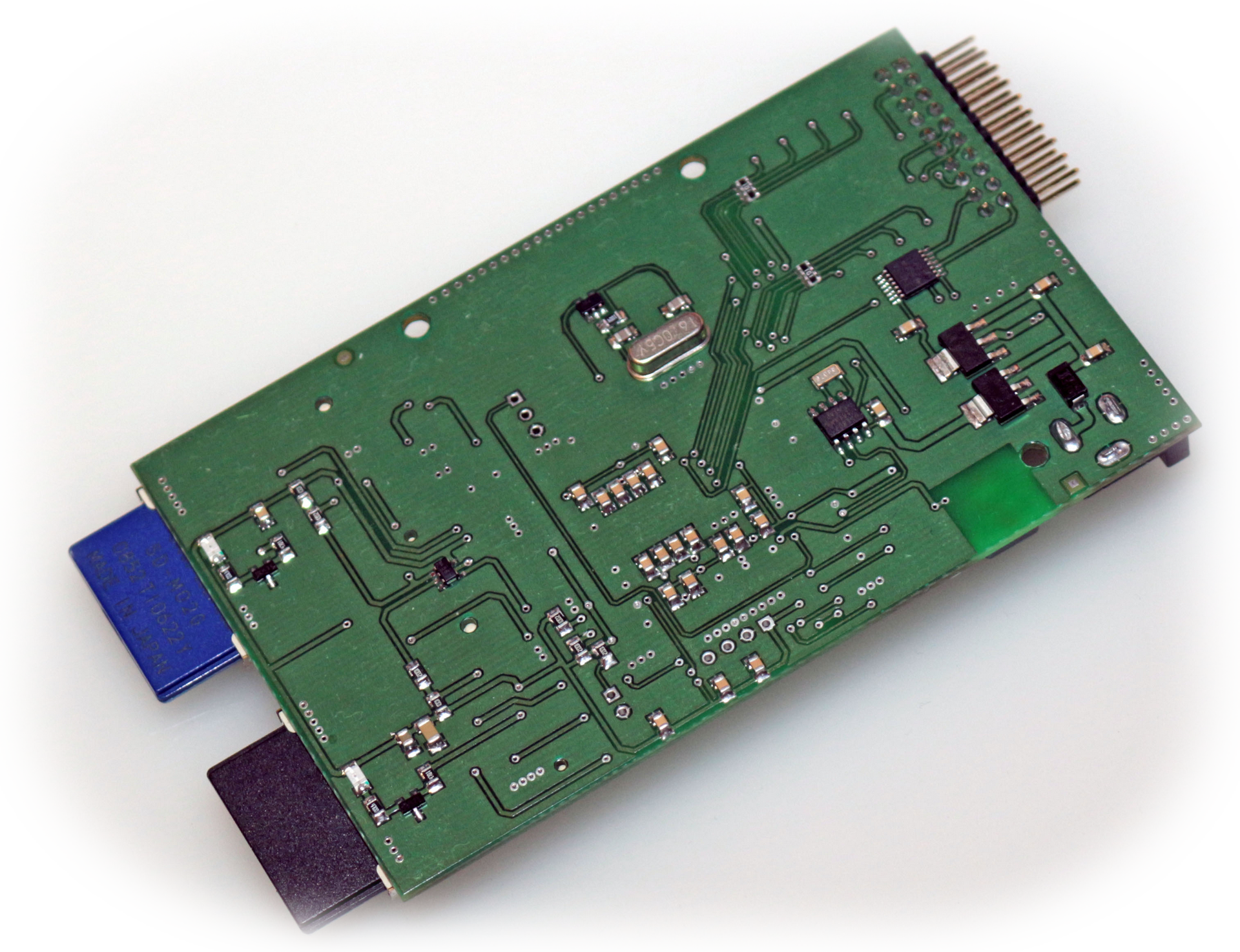

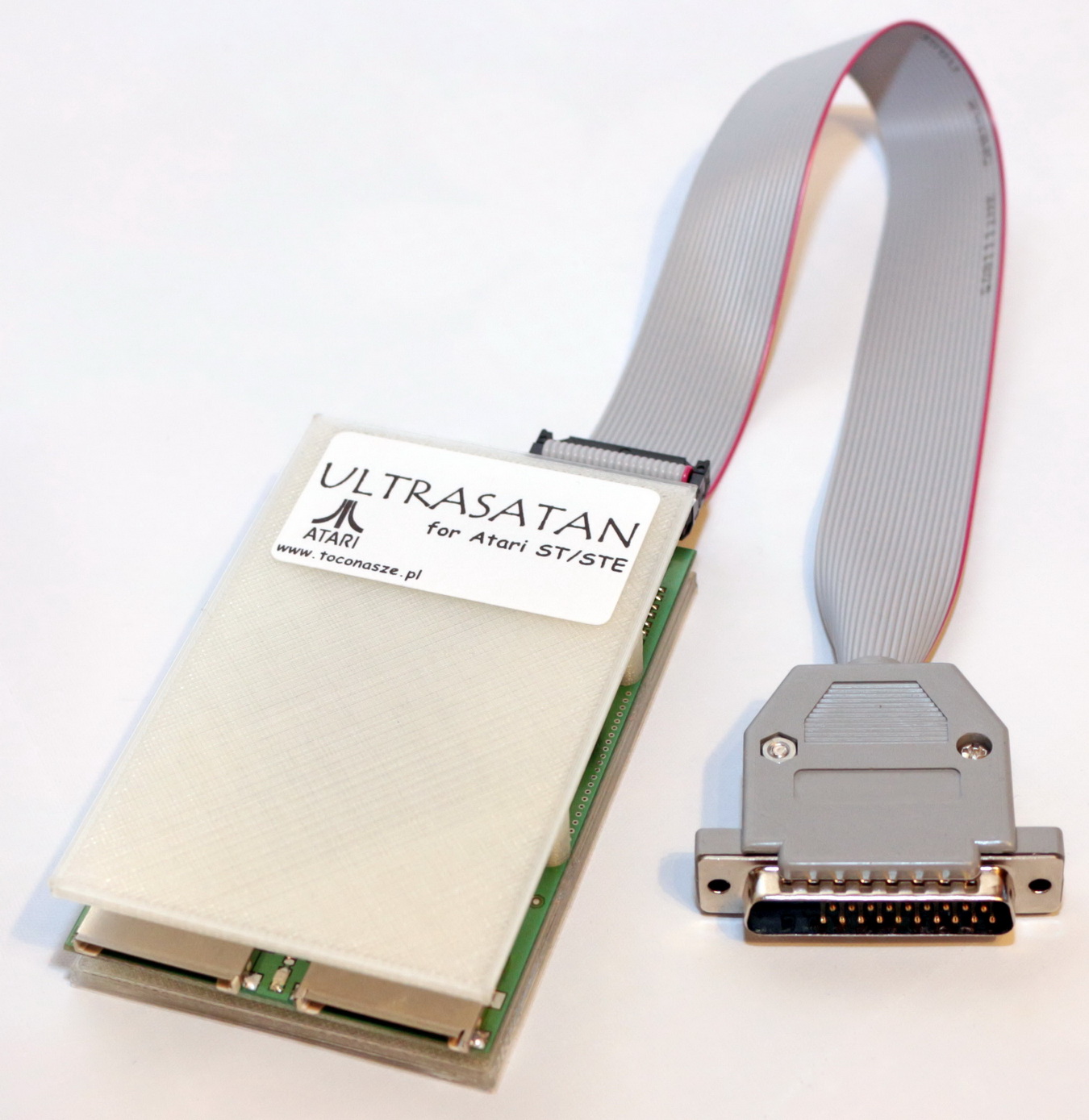

Interfejs Ultrasatan w starszej wersji
