W mojej kolekcji komputerów z rodziny Atari znajdują się:

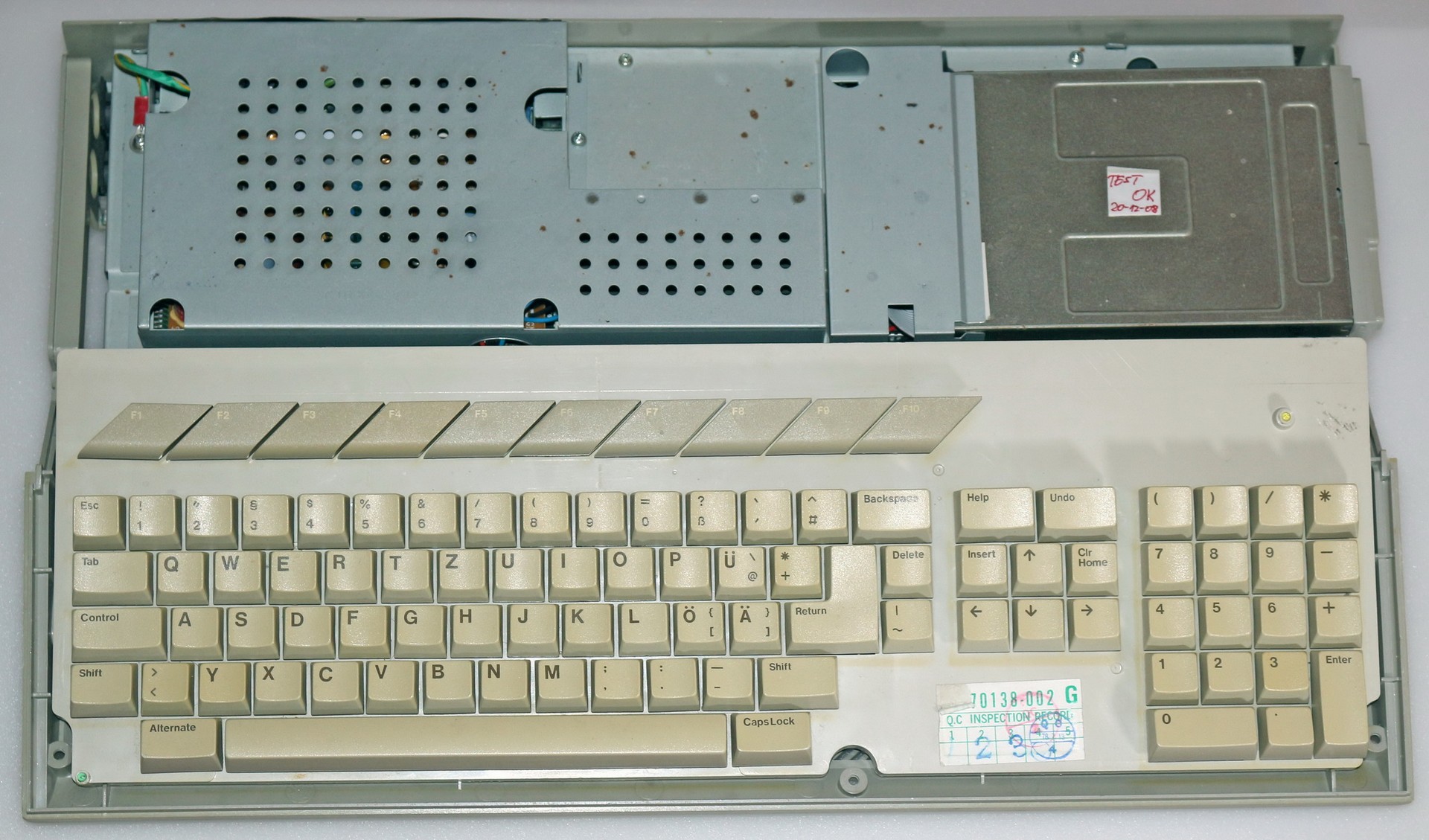

Atari 1040STE

Specyfikacja:

- Procesor Motorola MC68000 pracujący z częstotliwością 8 MHz

- BLiTTER

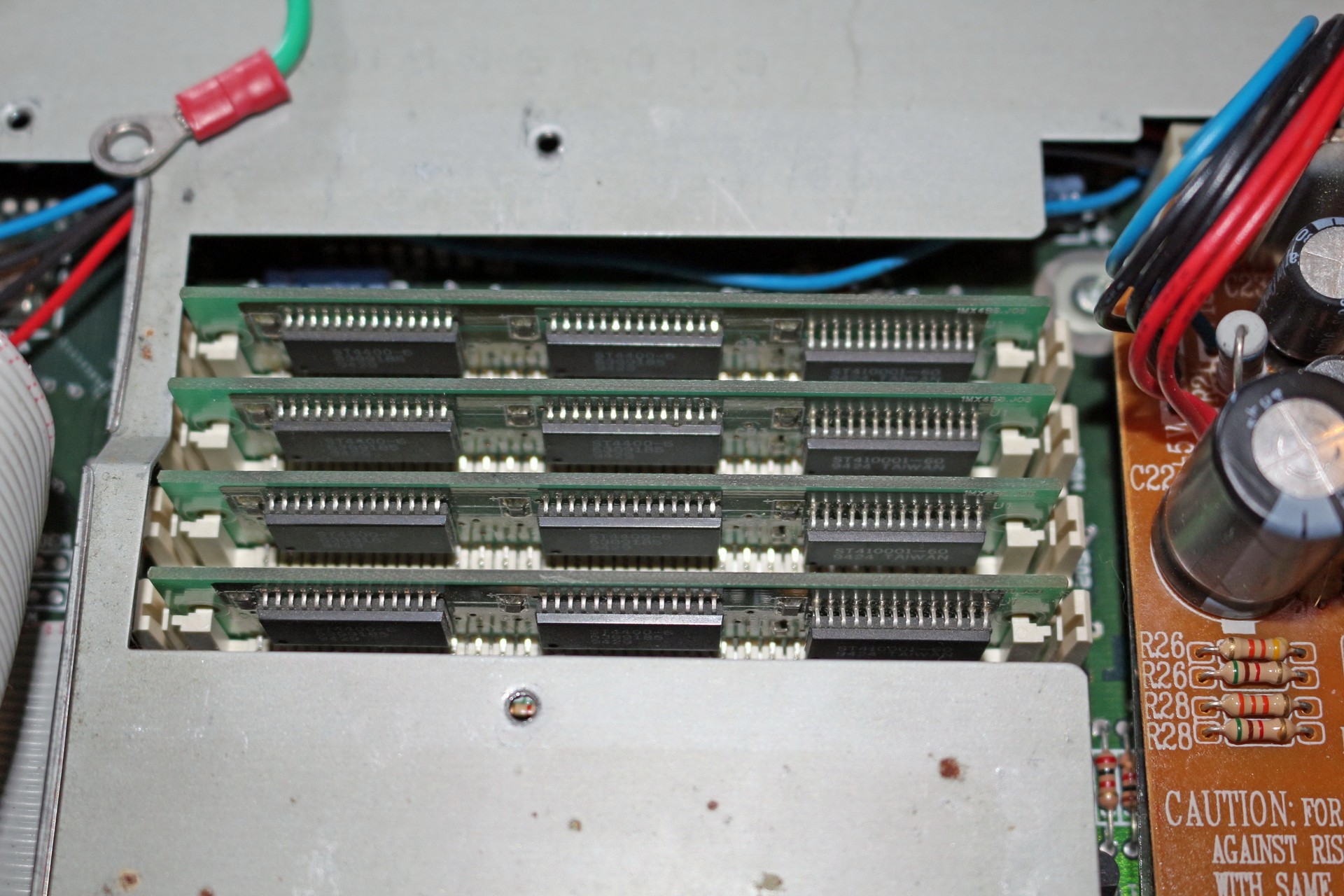

- Pamięć RAM: 4MB na modułach SIMM

- Pamięć ROM: 512kB z bootstrapem i systemem

- System operacyjny: Atari TOS 2.06PL

- GSTShifter - zawiera nowy Shifter oraz DMA Sound

- GSTMCU - zawiera zintegrowane układy GLUE oraz MMU

Obraz:

12 bitowa paleta kolorów (4096 kolorów)
Rozdzielczości: 320x200x16 kolorów,640x200x4 kolory, 640x400 mono

Dźwięk:

dwa 8-bitowe przetworniki cyfrowo-analogowe PCM, maksymalna częstotliwości próbkowania 50066Hz z możliwością regulacji basów, sopranów oraz głośności, wyprowadzenie dźwięku: CINCH (stereo)

programowalny generator dźwięku umożliwiający trzykanałową syntezę dźwięku

Pamięć masowa:

napęd dysków elastycznych 3,5" DD (do 920 KB)

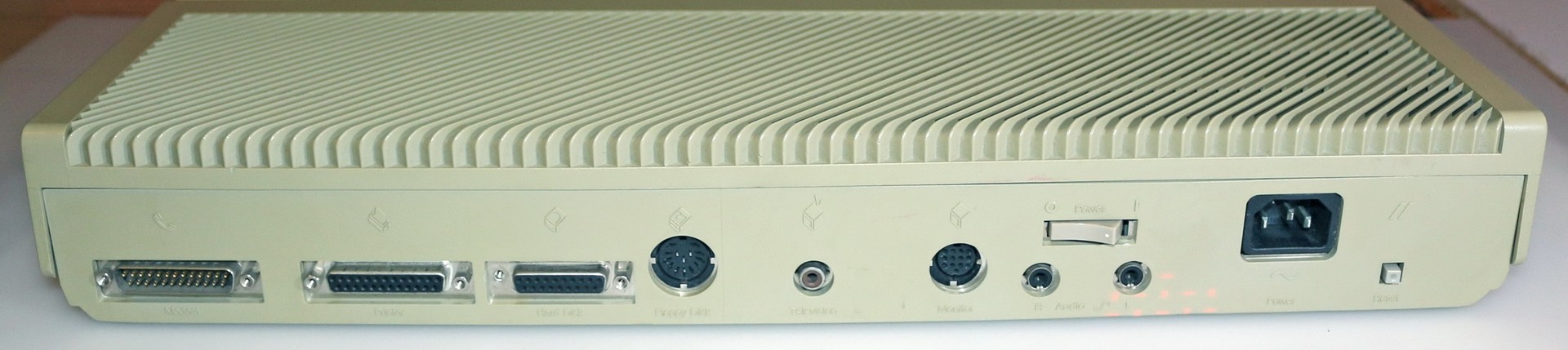

Złącza:

złącza MIDI Out / In / Thru, zewnętrzne złącze ACSI(DMA)

złącze równoległe (Centronics), złącze szeregowe RS232C

złącze ROM Cartridge, złącze zewnętrznego napędu dyskietek

złącze monitora, wewnętrzne złącze stacji dysków

2 złącza D-SUB piętnastoigłowe do podłączenia dwóch Enhanced Controllers PowerPad, wiosełek analogowych, Paddle lub czterech dżojstików cyfrowych.

*************************************************************************************

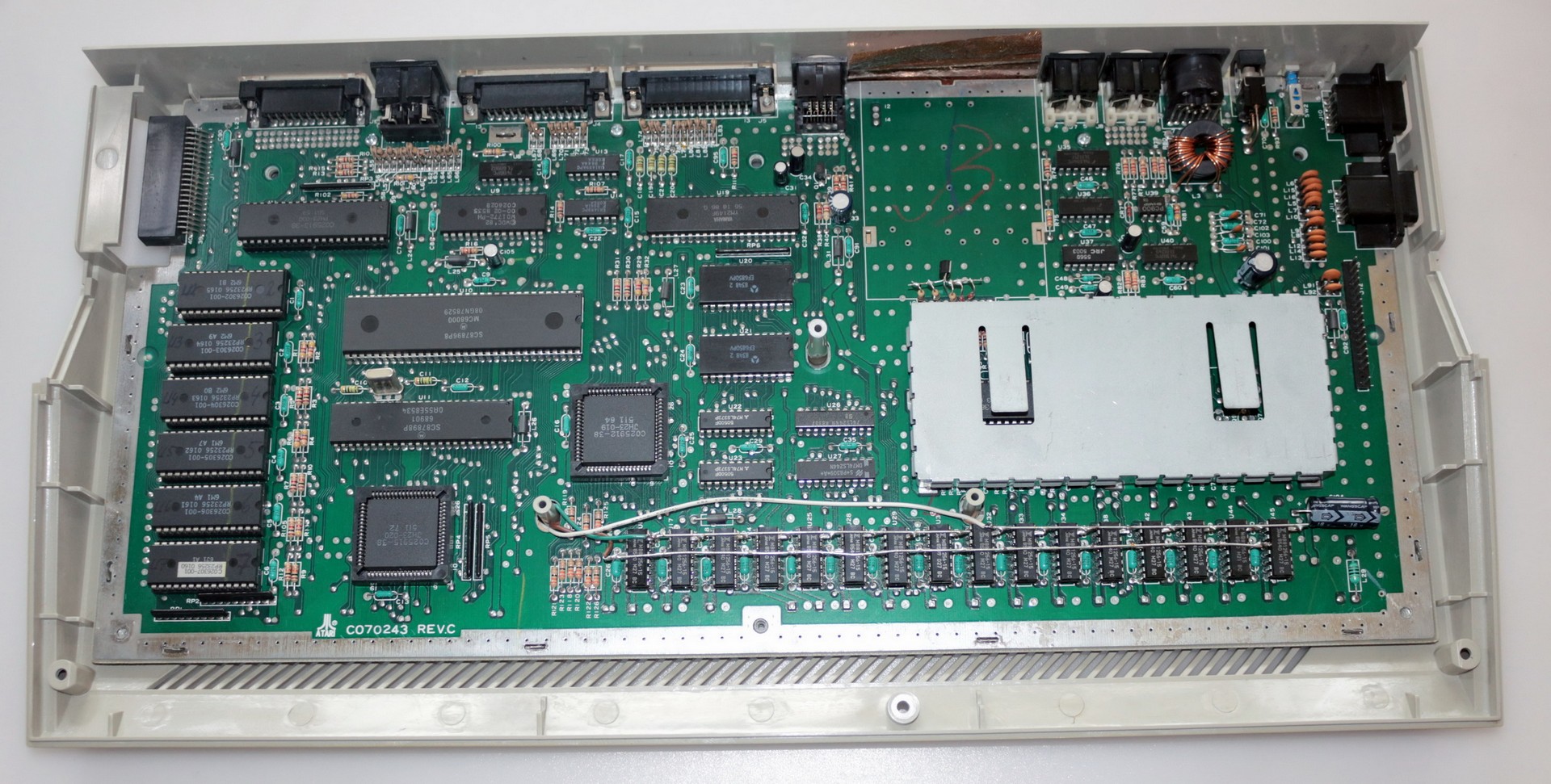

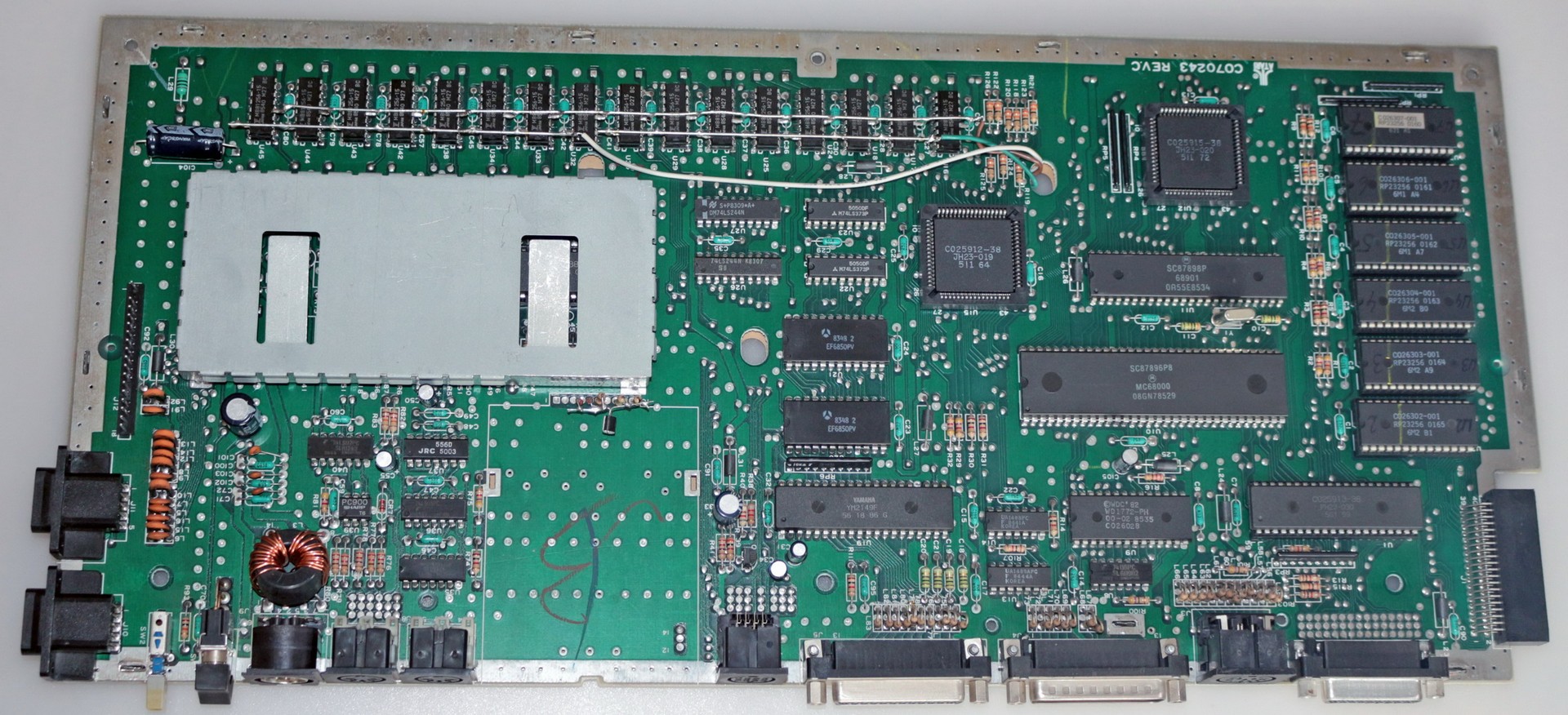

Atari 520ST+

Specyfikacja:

- Procesor Motorola MC68000 pracujący z częstotliwością 8 MHz

- Pamięć RAM: 1MB

- Pamięć ROM: 192kB

- System operacyjny: Atari TOS

Obraz:

Rozdzielczości: 320x200x16 kolorów,640x200x4 kolory, 640x400 mono

Dźwięk:

AY3-8910 3 kanałowy orazprogramowalny generator dźwięku

umożliwiający jednokanałową syntezę dźwięku

Złącza:

złącza MIDI Out / In, zewnętrzne złącze ACSI(DMA)

złącze równoległe (Centronics), złącze szeregowe RS232C

złącze zewnętrznego napędu dyskietek, złącze monitora,

złącze ROM Cartridge, mysz/joy

*************************************************************************************

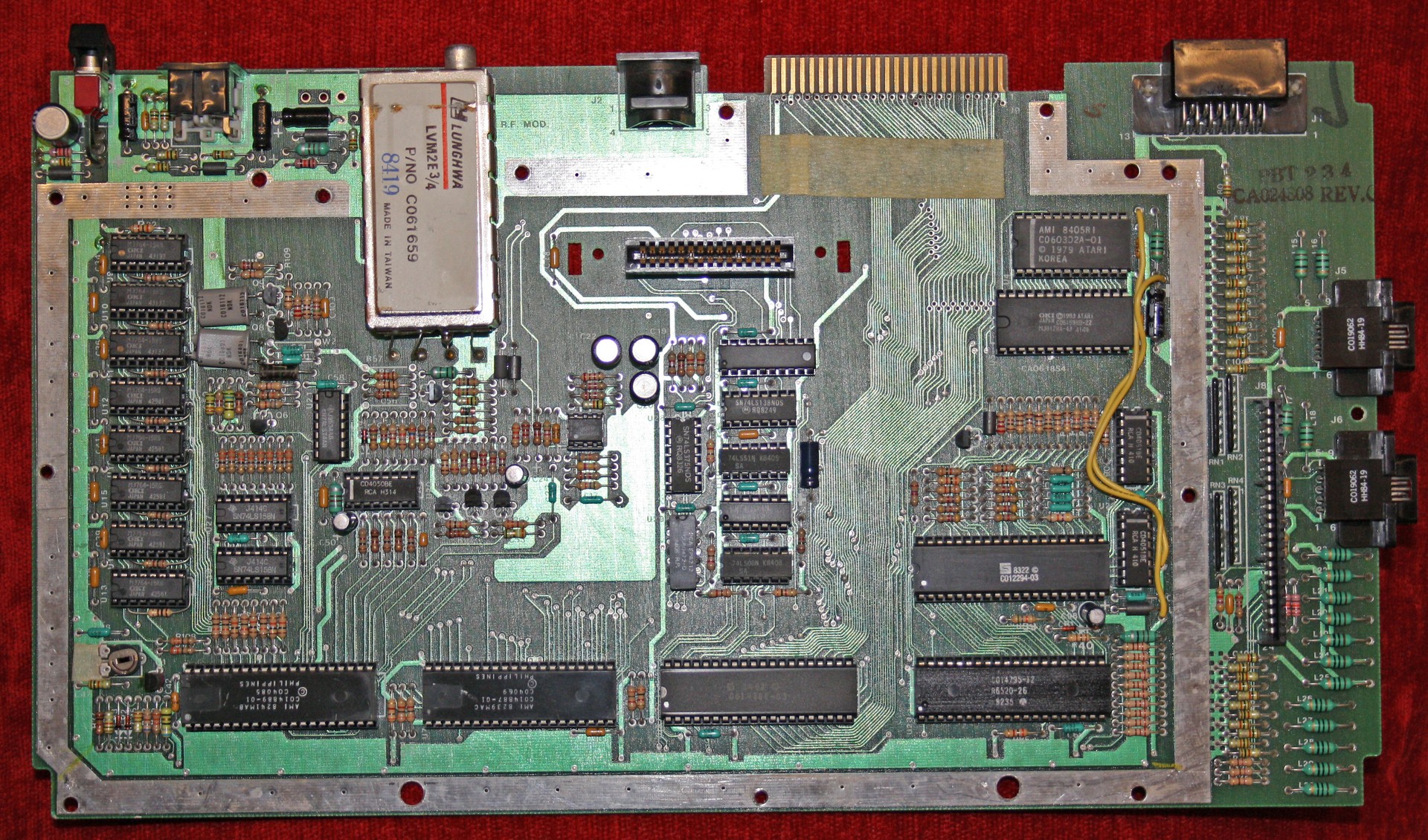

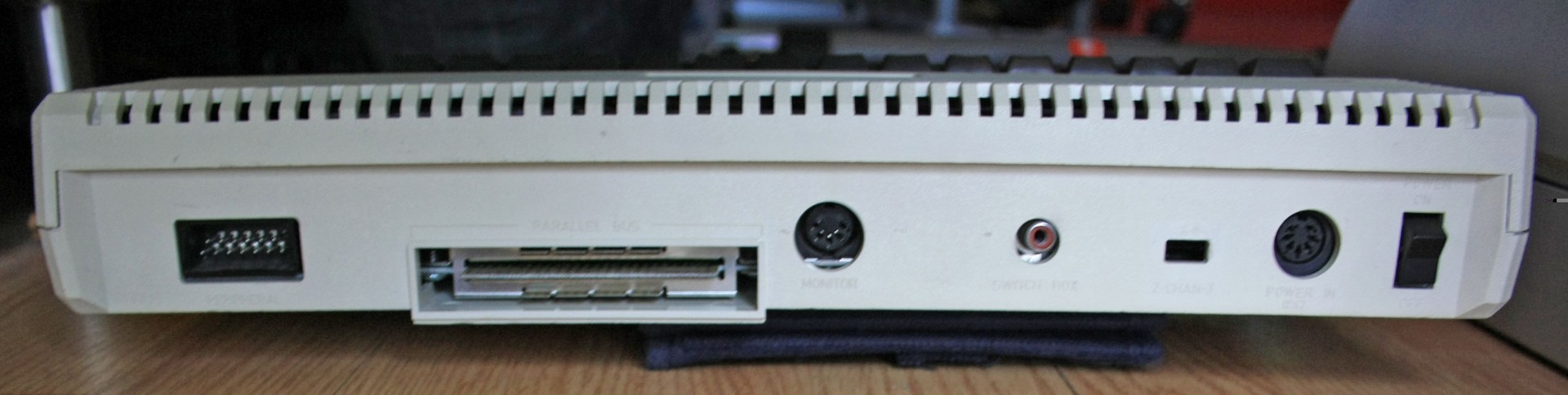

Atari 800XL

Dane techniczne:
Procesor: 6502 pracujący z częstotliwością 1,77 MHz
Pamięć RAM
Pamięć RAM: 64KB
Pamięć ROM
Pamięć ROM: 24KB
System operacyjny: XL-OS Atari Basic
Grafika: Chipy Antic i GTIA: Text 40x24x16, 320x192x1
Dźwięk: 4 kanały, 3,5 oktawy
Data wprowadzenia na rynek: sierpień 1983

Atari 800XL było moim pierwszym komputerem i od niego rozpoczęła się moja przygoda ze sprzętem komputerowym.

*************************************************************************************

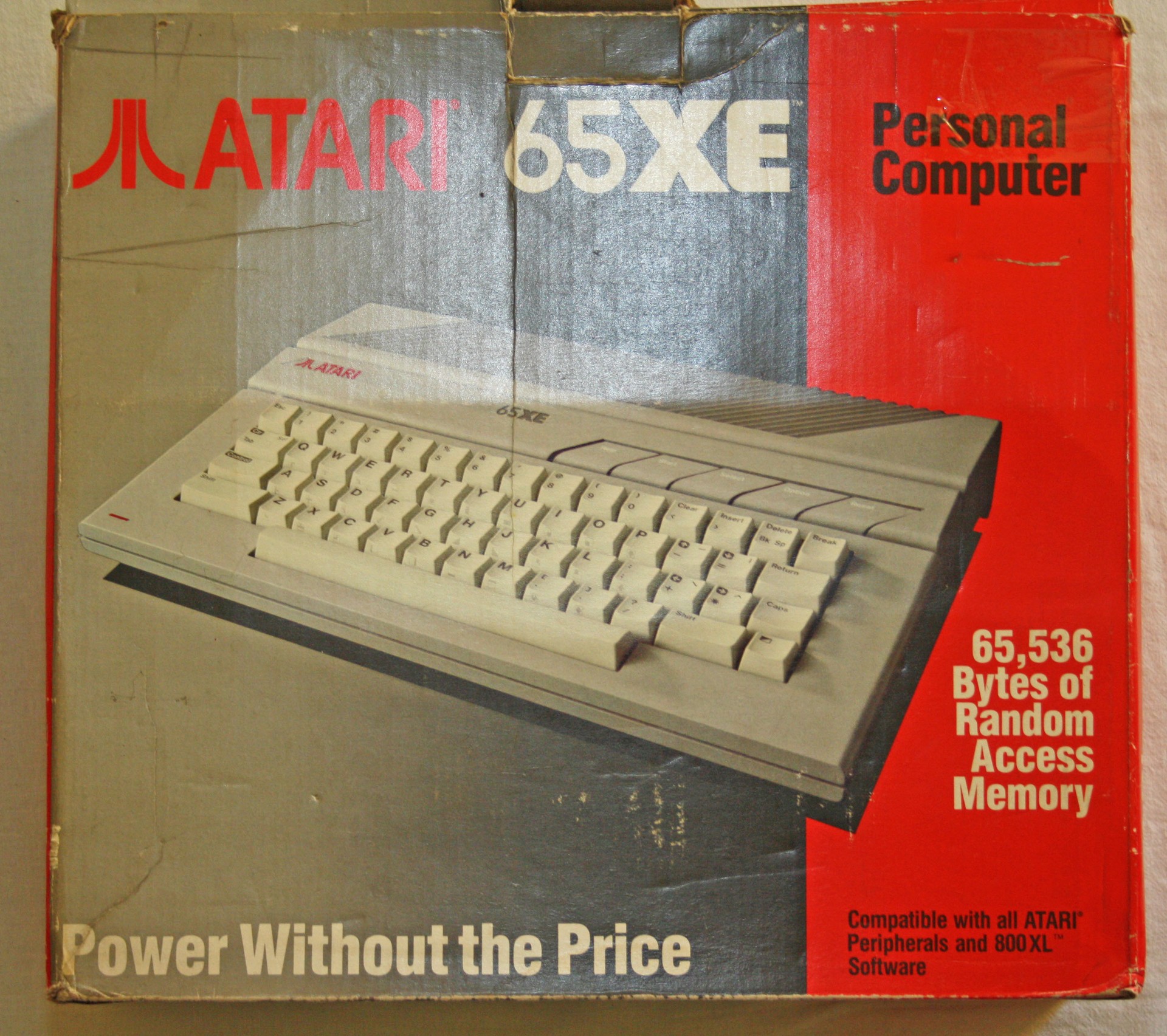

Atari 65XE

Dane techniczne:

Procesor: 6502C pracujący z częstotliwością 1,77 MHz
Pamięć RAM: 64 KB
Pamięć ROM: 24 kB
Grafika: Antic i GTIA - Text 40x24x16, 320x192x1
Dźwięk: 4kanały - 3,5 oktawy
System: Atari Basic
Data wprowadzenia na rynek: styczeń 1985

*************************************************************************************

Atari 130XE

Dane techniczne:

Procesor: 6502C pracujący z częstotliwością 1,77 MHz
Pamięć RAM: 128 kB
Pamięć ROM: 24 kB
Grafika: Antic i GTIA - Text 40x24x16, 320x192x1
Dźwięk: 4kanały - 3,5 oktawy
System: Atari Basic
Data wprowadzenia na rynek: styczeń 1985

*************************************************************************************

Atari 800XE

Dane techniczne:

Procesor: 6502C pracujący z częstotliwością 1,77 MHz
Pamięć RAM: 64 kB
Pamięć ROM: 24 kB
Grafika: Antic i GTIA - Text 40x24x16, 320x192x1
Dźwięk: 4kanały - 3,5 oktawy
System: Atari Basic
Data wprowadzenia na rynek: styczeń 1985

*************************************************************************************

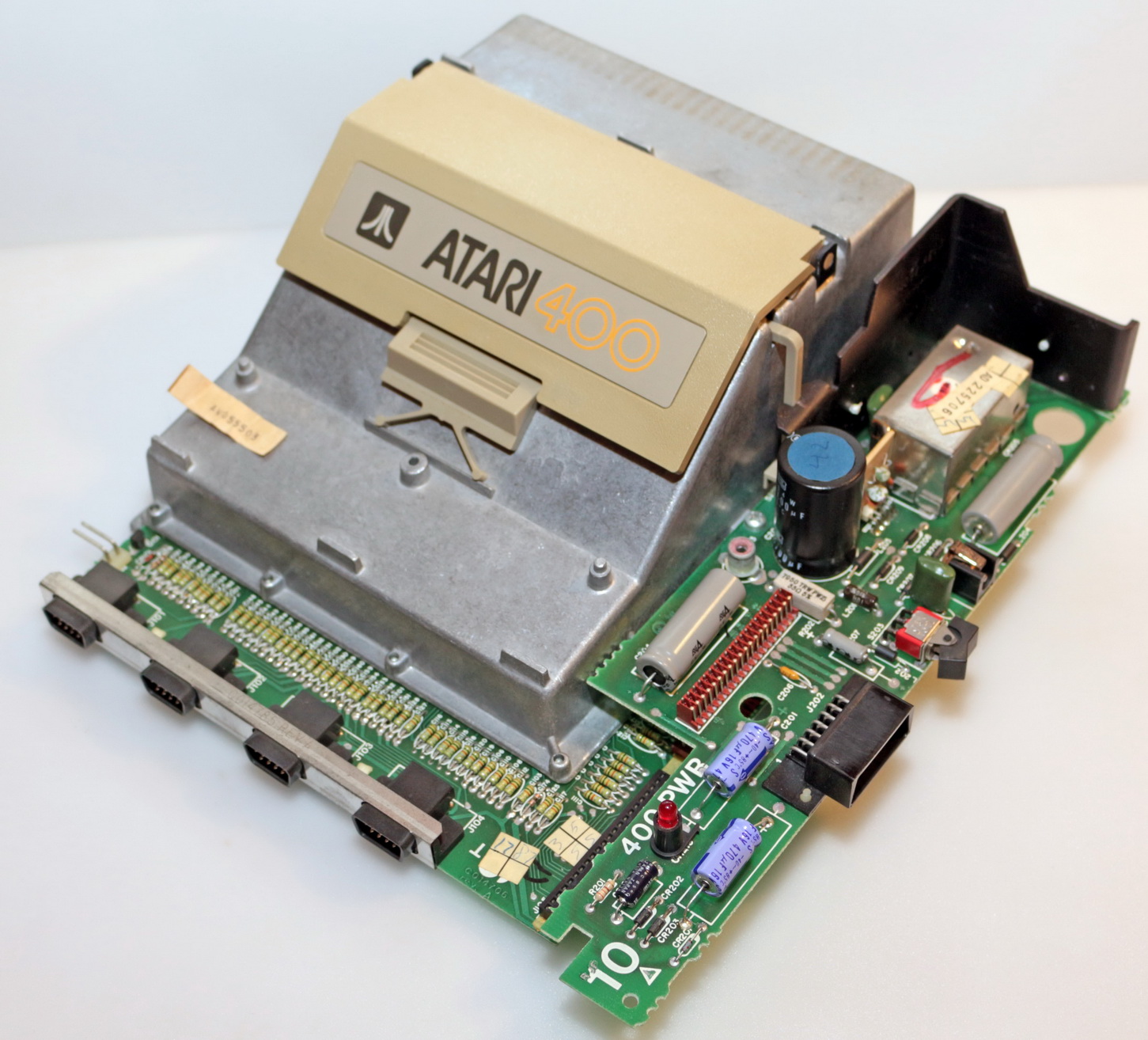

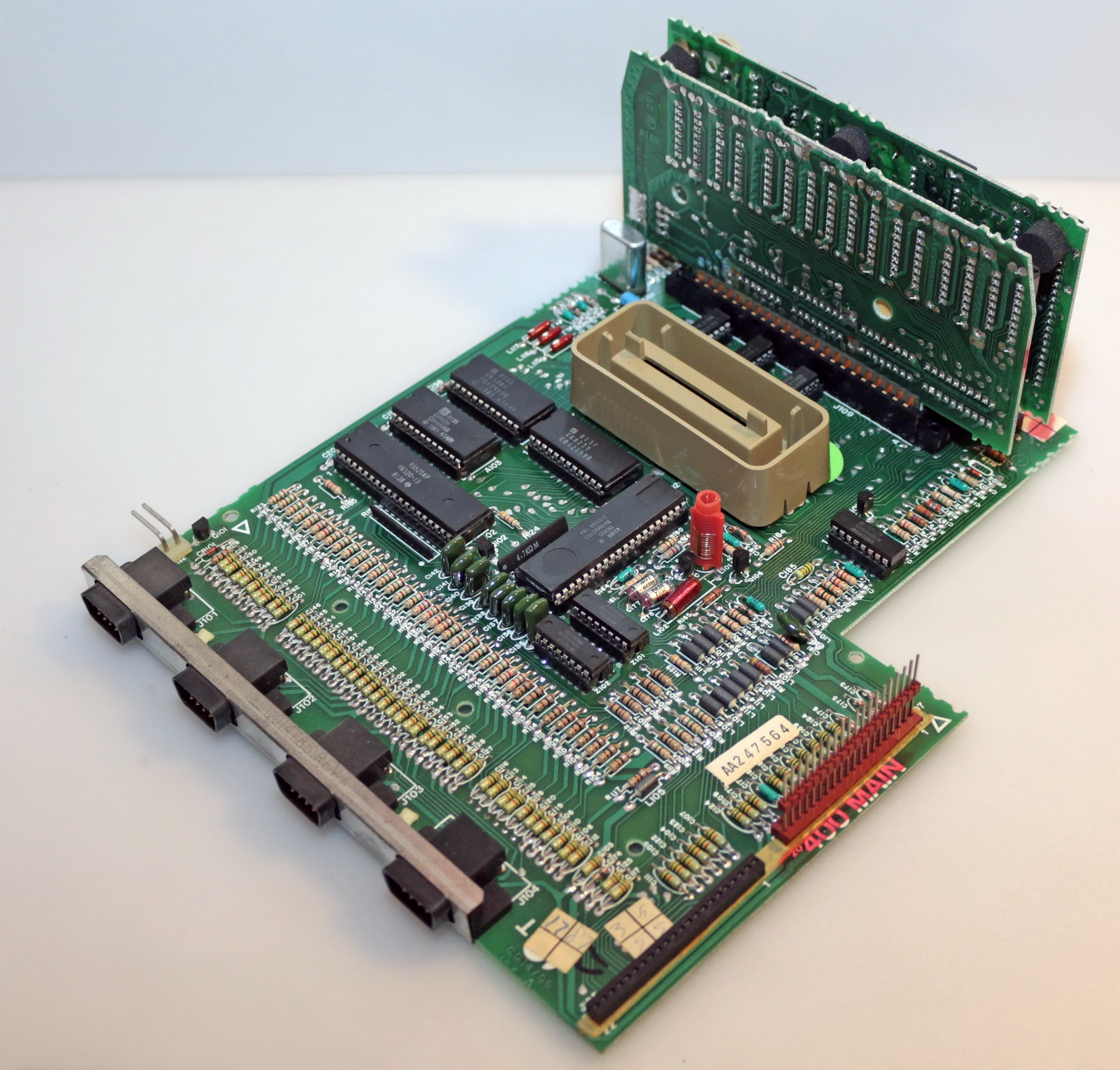

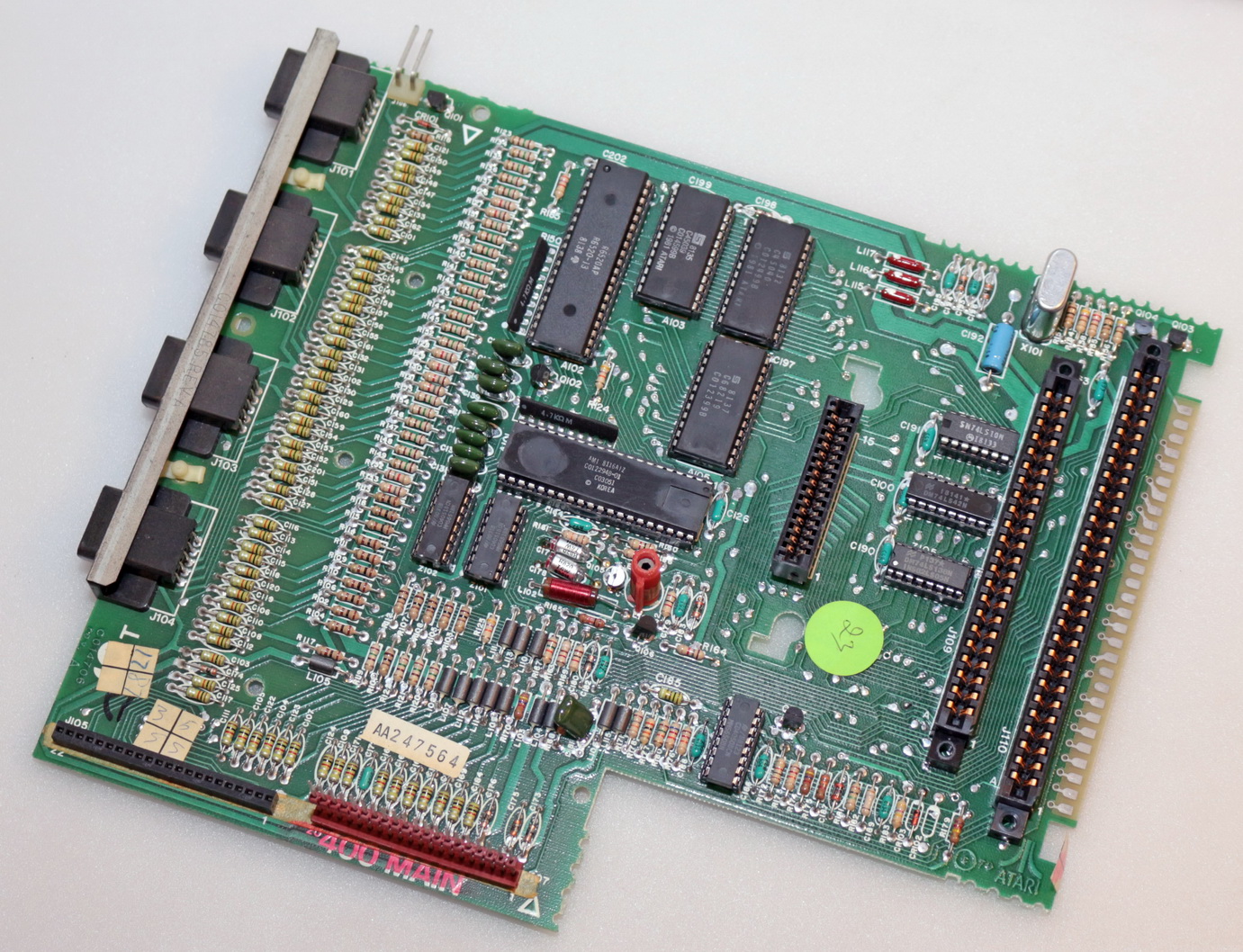

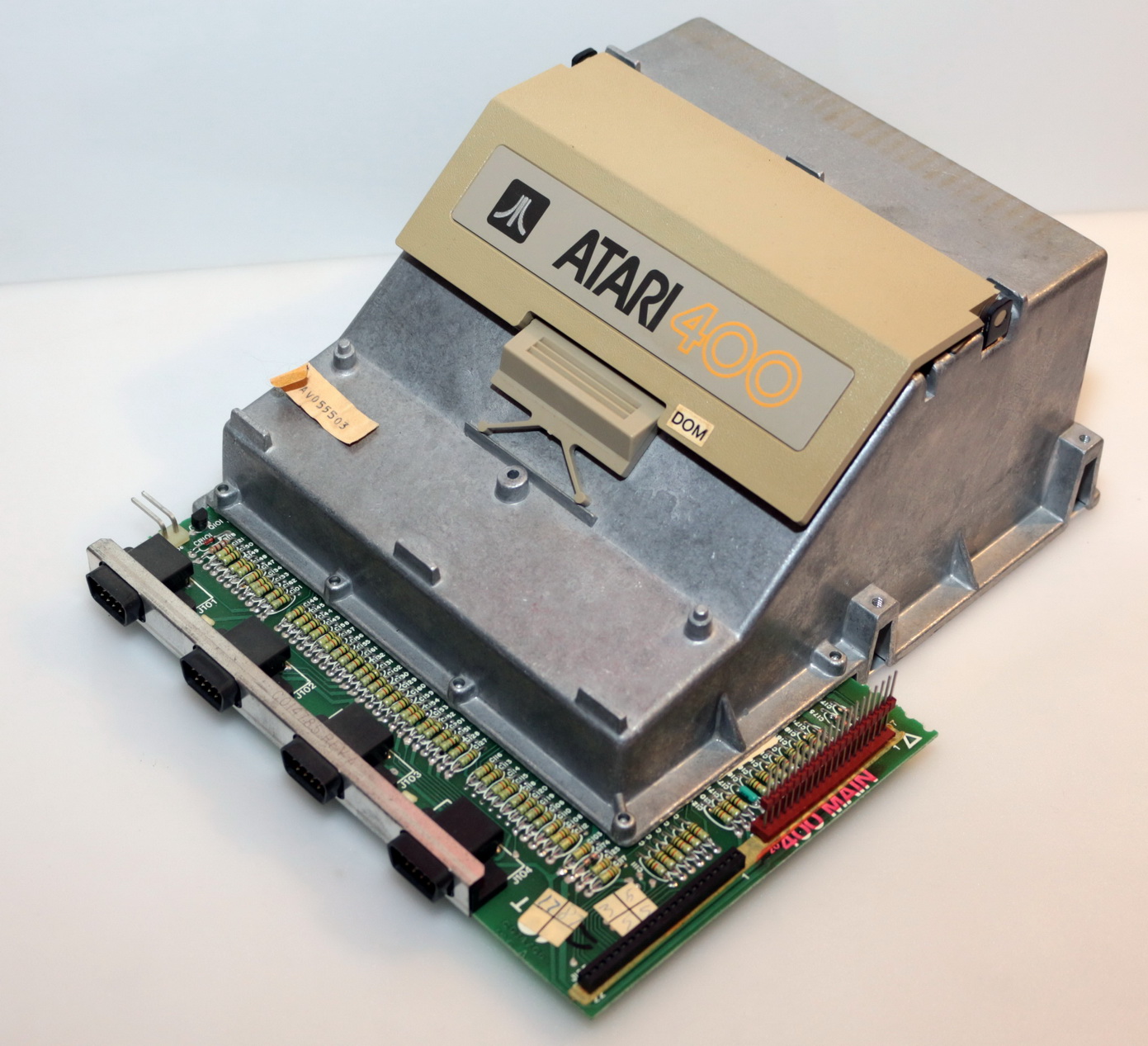

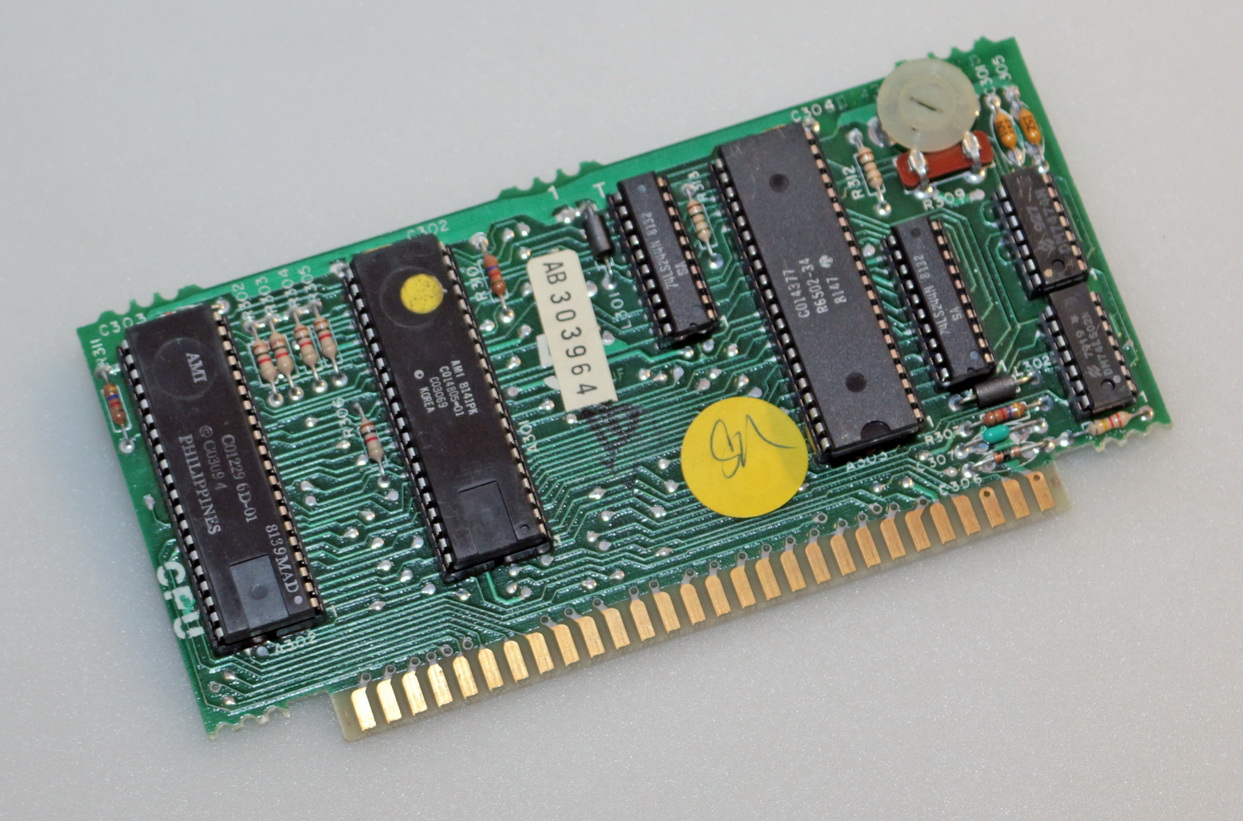

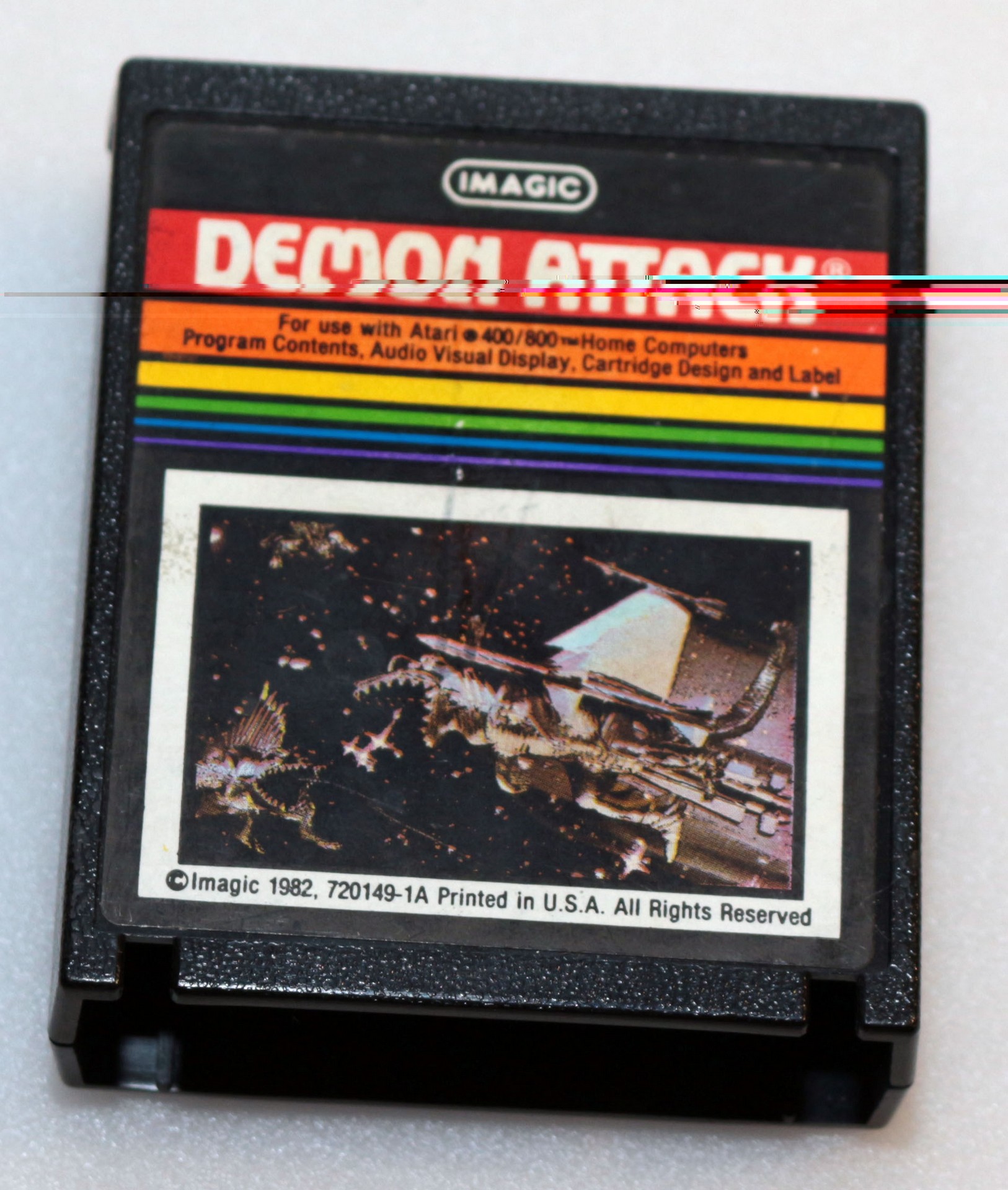

Atari 400

Dane techniczne:

Procesor: 6502 pracujący z częstotliwością 1,792 MHz wersja NTSC
Pamięć RAM: 16 kB (pierwsze modele posiadały tylko 8kB)
Pamięć ROM: 16 kB
Grafika: Antic i GTIA (pierwsze modele posiadały układ CTIA)

Dźwięk: układ POKEY - cztery ośmiobitowe kanały

Klawiatura foliowana z czterema klawiszami funkcyjnymi - START, SELECT, OPTION i RESET

Wbudowany głośnik

Cztery porty dżojstików i gniazdo na kartridże.

System: brak wbudowanego na stałe BASICa
Data wprowadzenia na rynek: 1979

Model Atari 400 który posiadam został wyprodukowany 1982 roku i jednocześnie jest to najstarszy komputer w mojej kolekcji.

*************************************************************************************

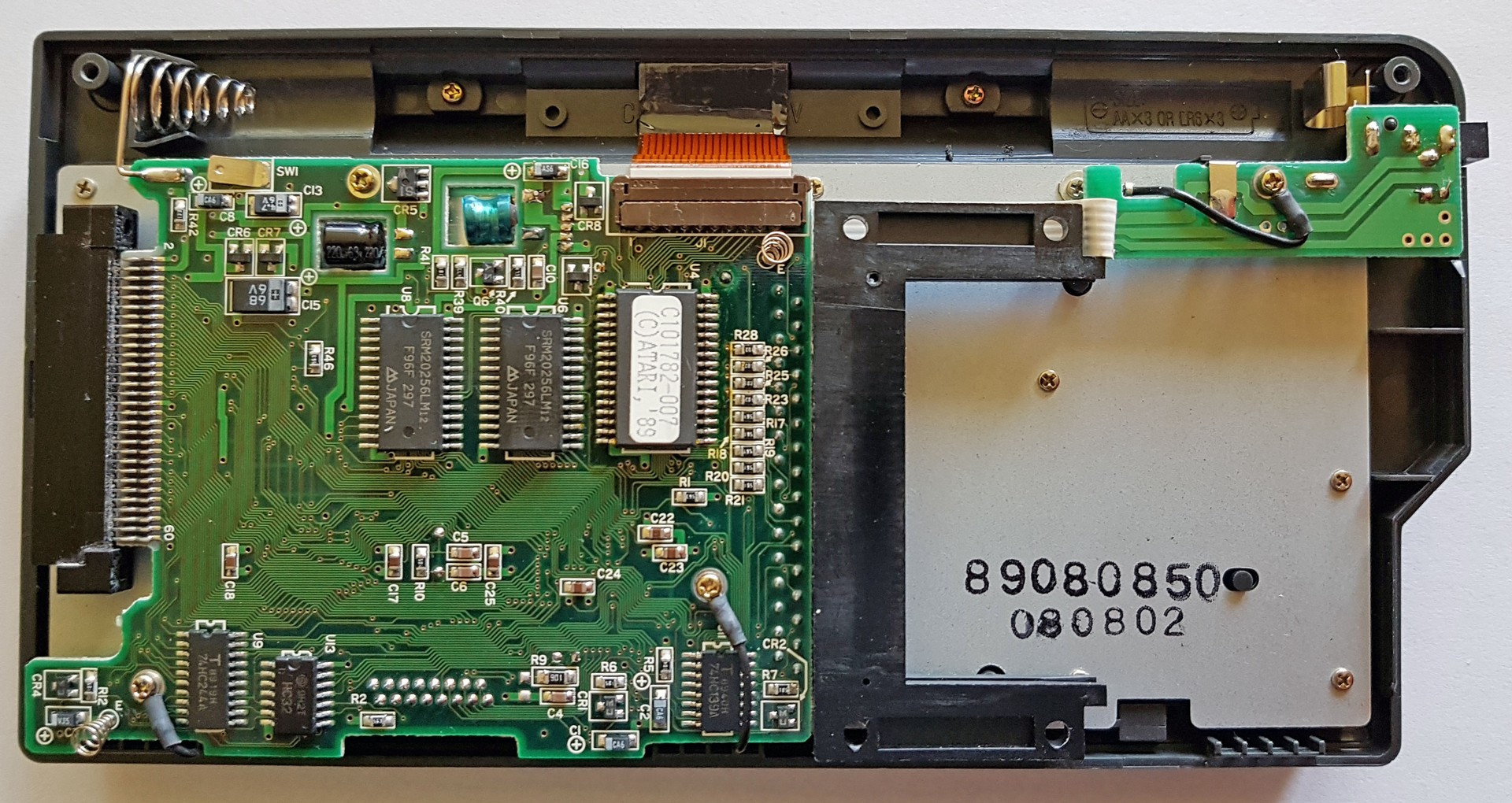

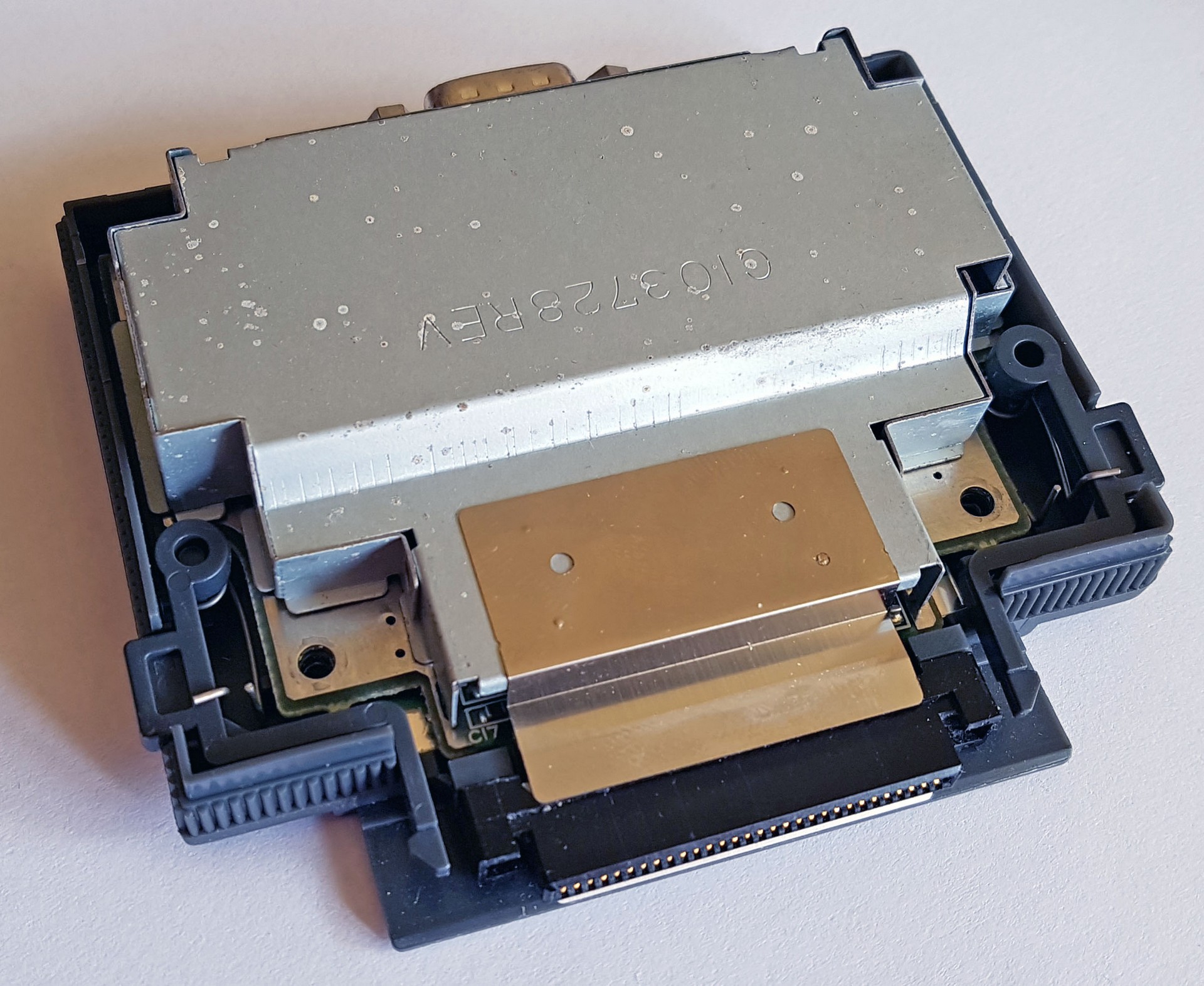

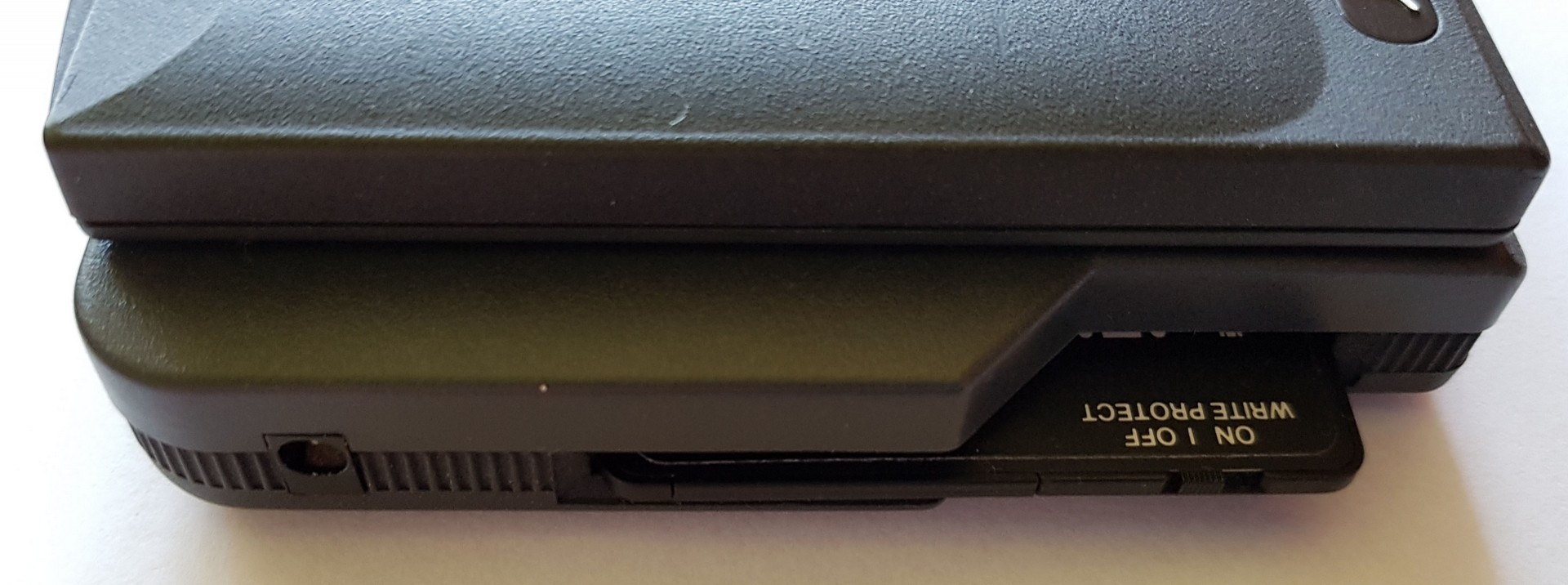

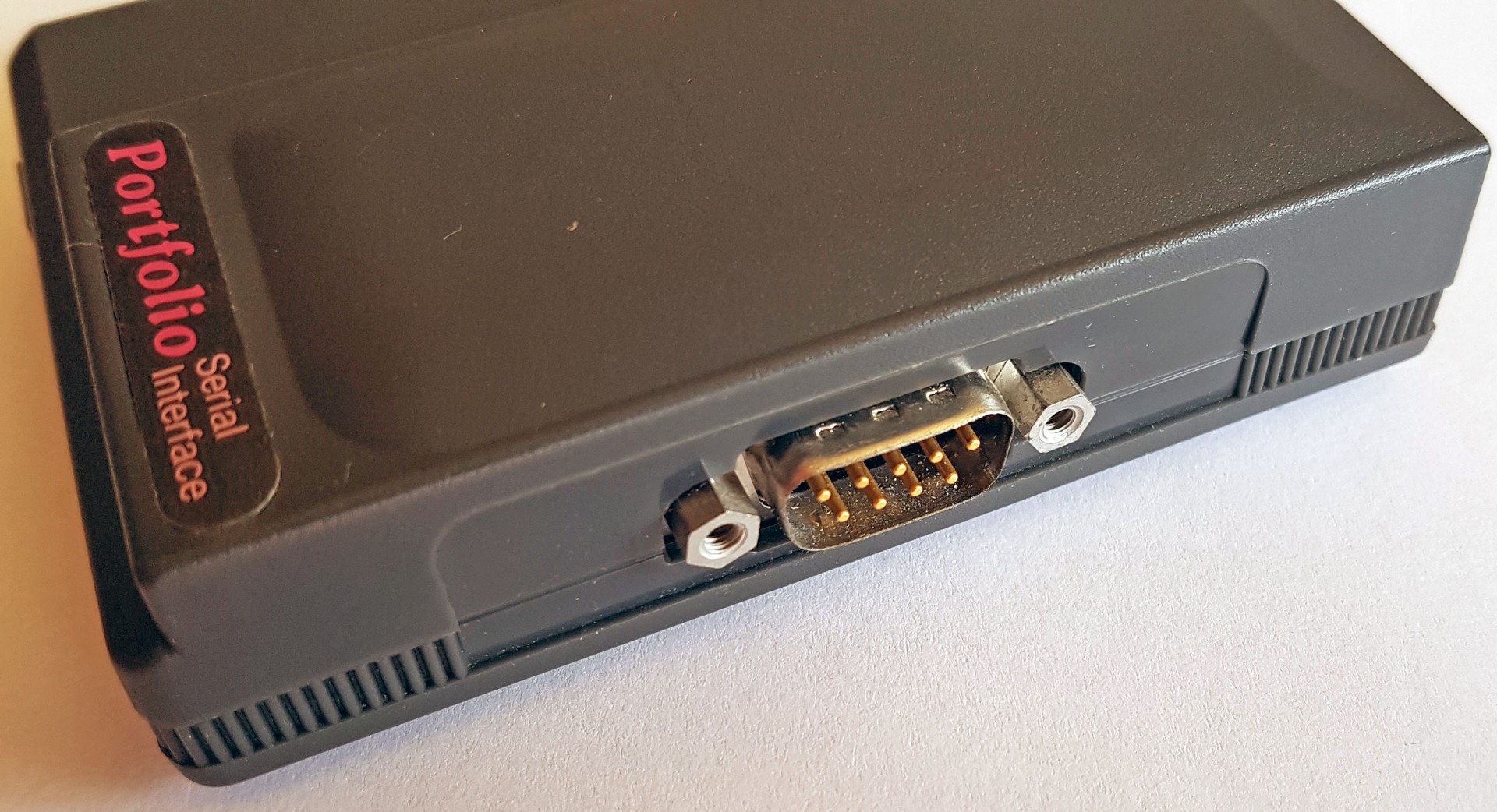

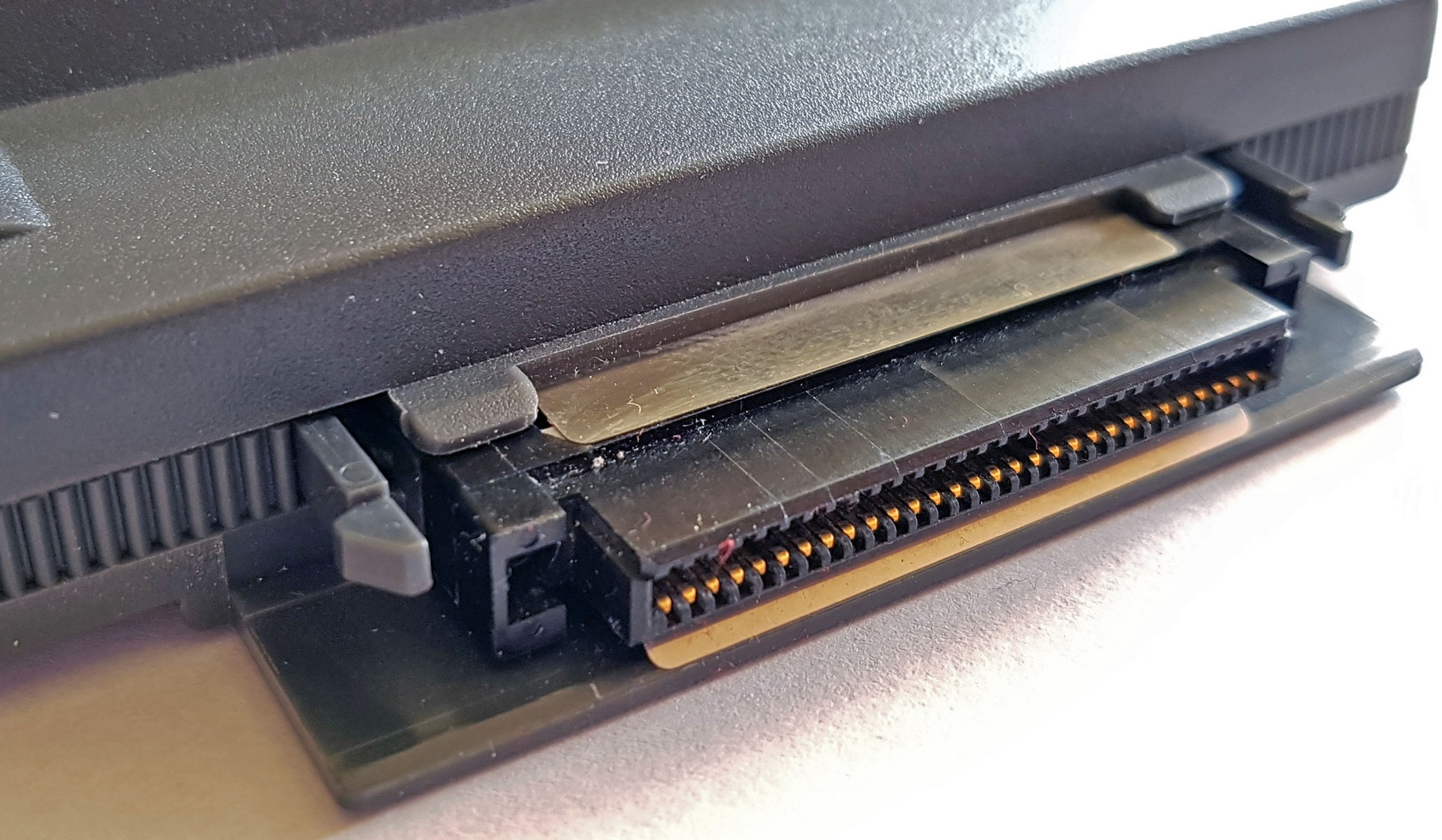

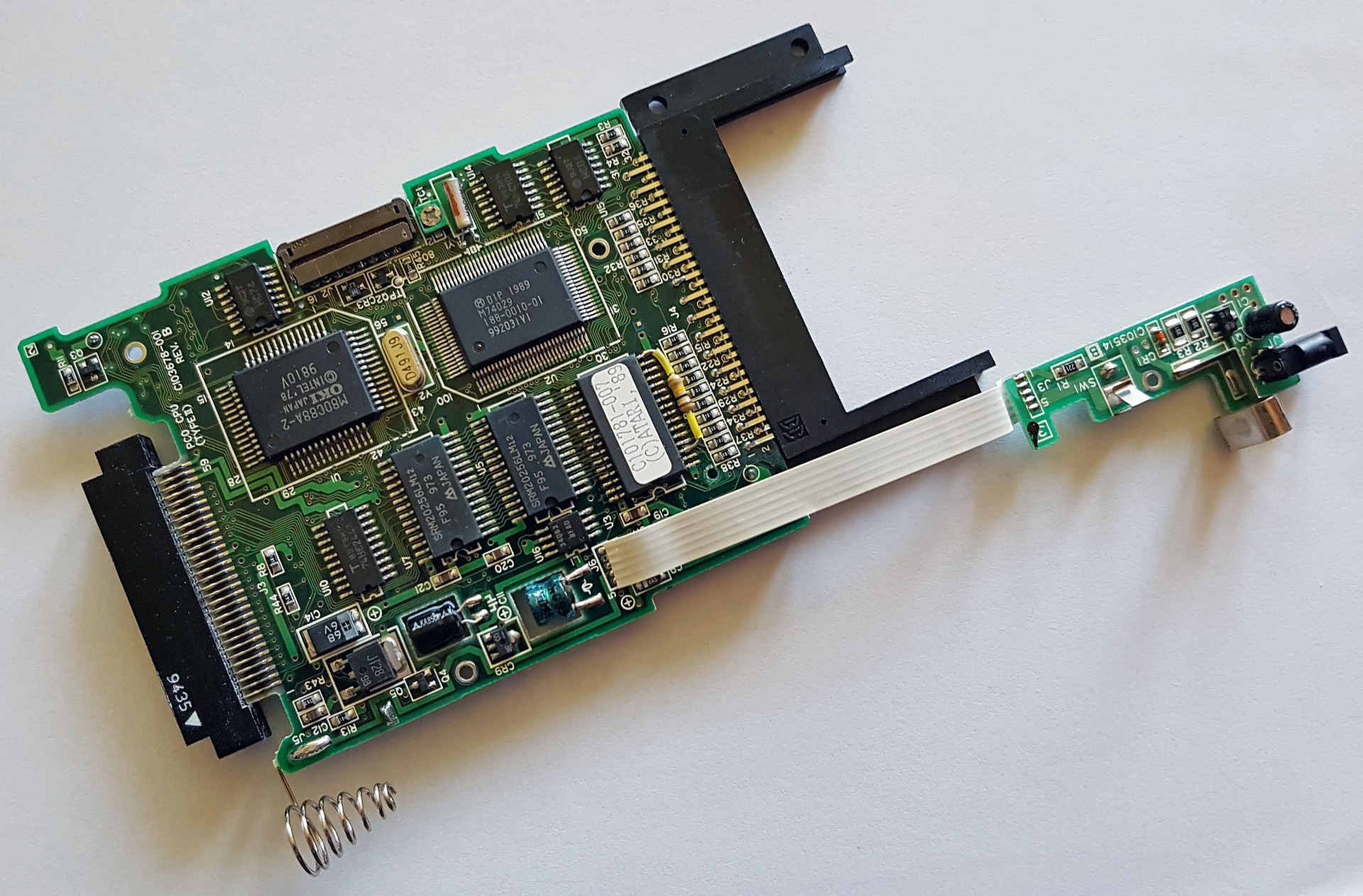

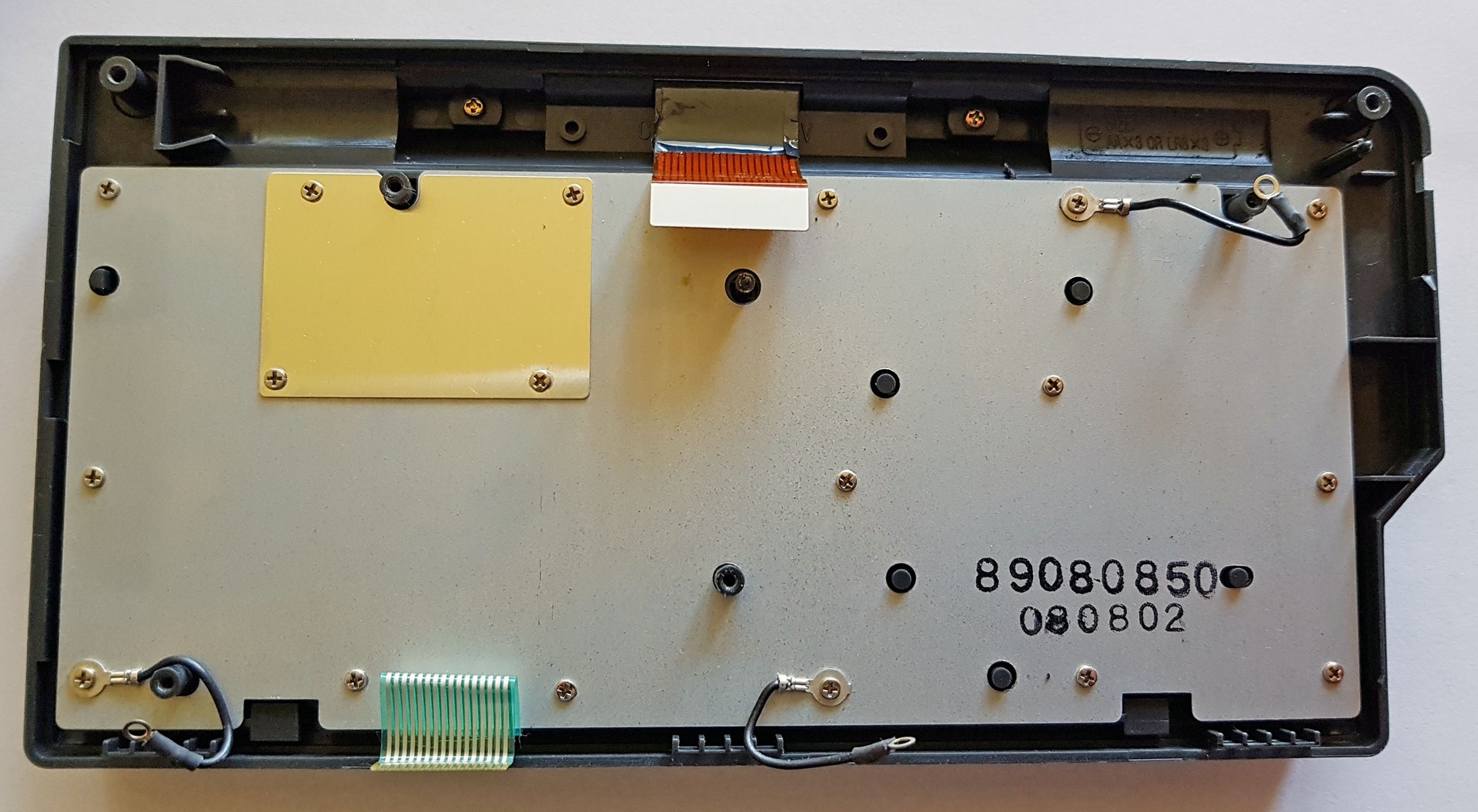

Atari Portfolio

Dane techniczne:

Processor: 80C88 pracujący z częstotliwością taktowania: 4.9152 MHz

Pamięć RAM: 128KB (rozszerzalna do maksymalnie 1MB)

Pamięć ROM: 256KB

W pamięci ROM znajdują się następujące programy:

- arkusz kalkulacyjny zgodny z Lotusem 1-2-3

- edytor tekstowy z podstawowymi funkcjami edycji tekstów

- organizer czasu z programowanym alarmem

- kalkulator

- książka adresowa z wybieraniem tonowym telefonów

- program komunikacyjny

- schowek do kopiowania danych pomiędzy programami

- system operacyjny DIP DOS

Wyświetlacz : Supertwist LCD (tryb tekstowy 40x8 znaków, graficzny 240x64 punkty)

Klawiatura: 63 klawisze QWERTY

Dźwięk : Głośnik z opcją wybierania tonowego, 25 tonów od 622 do 2489Hz

System operacyjny :DIP-OS 2.11 (zgodny z MS-DOS 2.11)

Rozmiar : 197x98x26 mm (jak kaseta VHS)

Zasilanie : 3 batrie AA - paluszki 3x1.5V lub 3 akumulatory 3x1.2V, lub z zasilacza 6V

Data wprowadzenia na rynek: 1989

*************************************************************************************

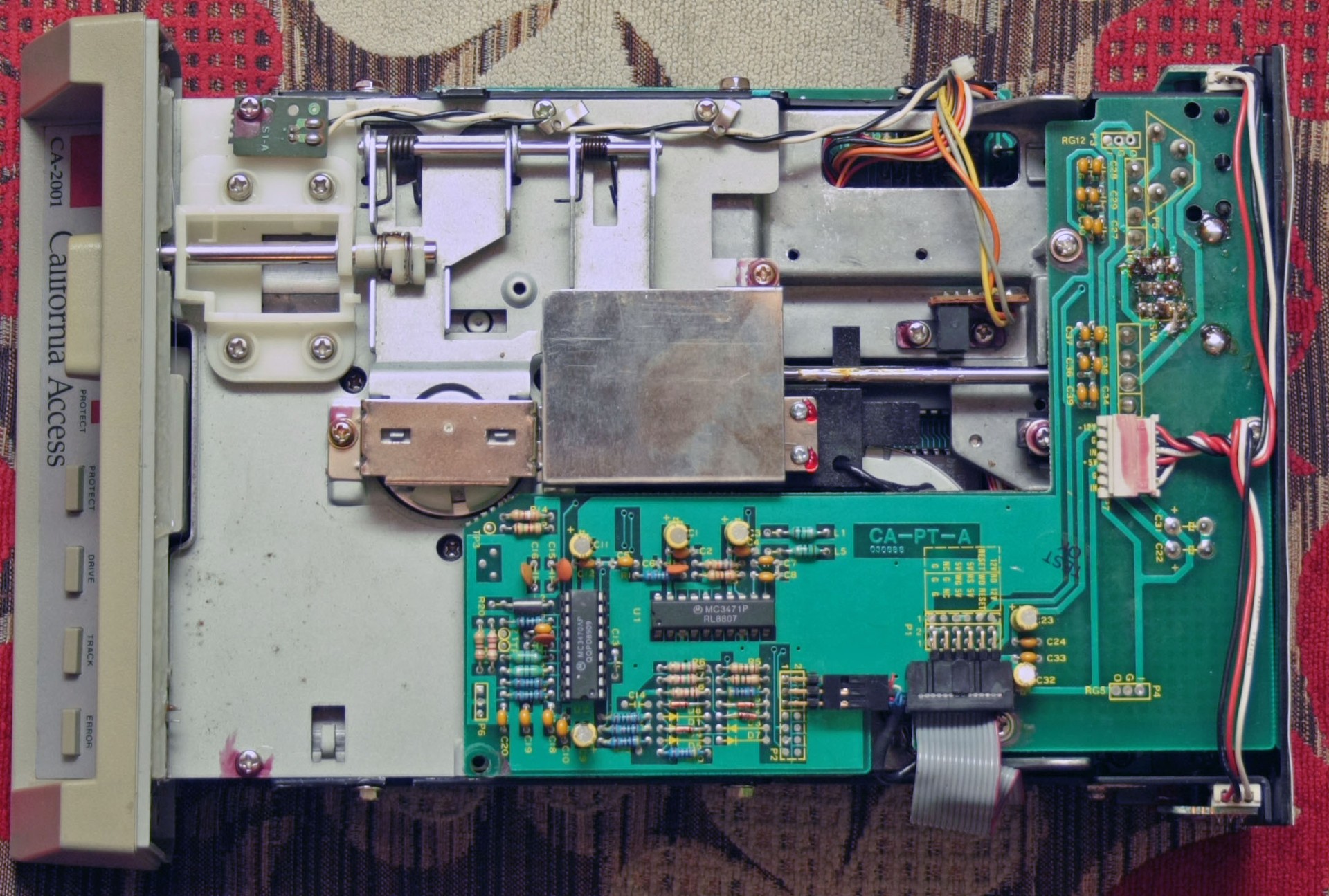

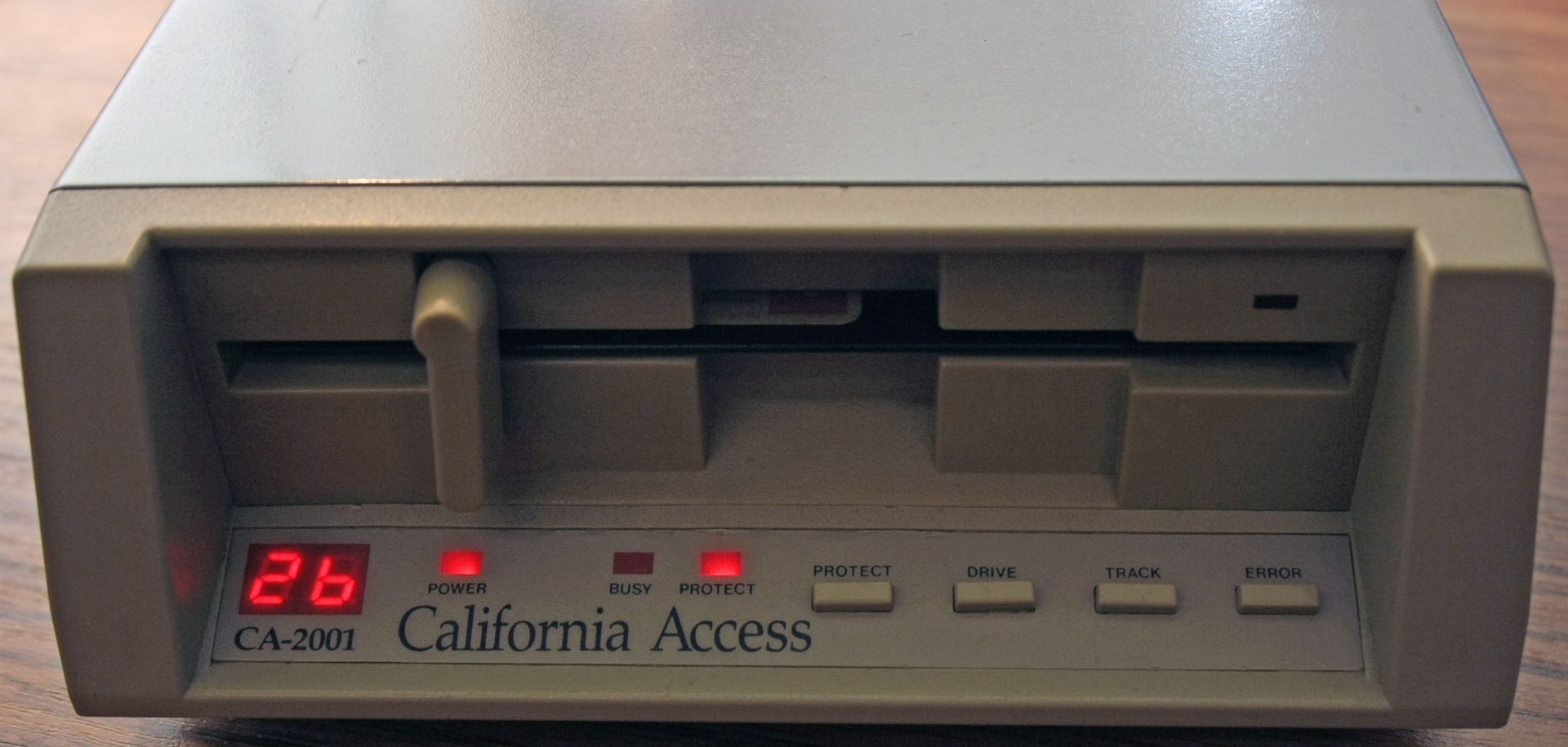

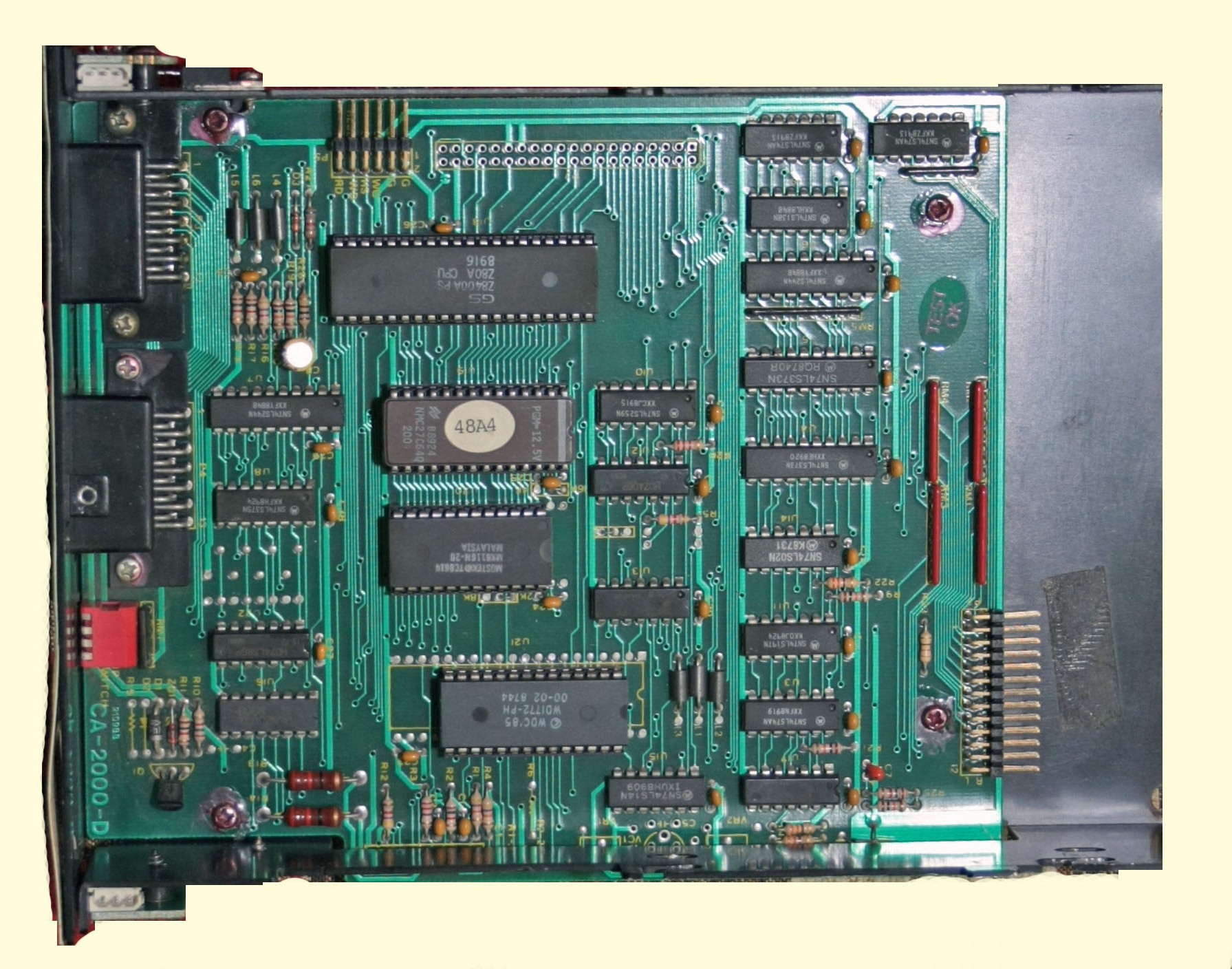

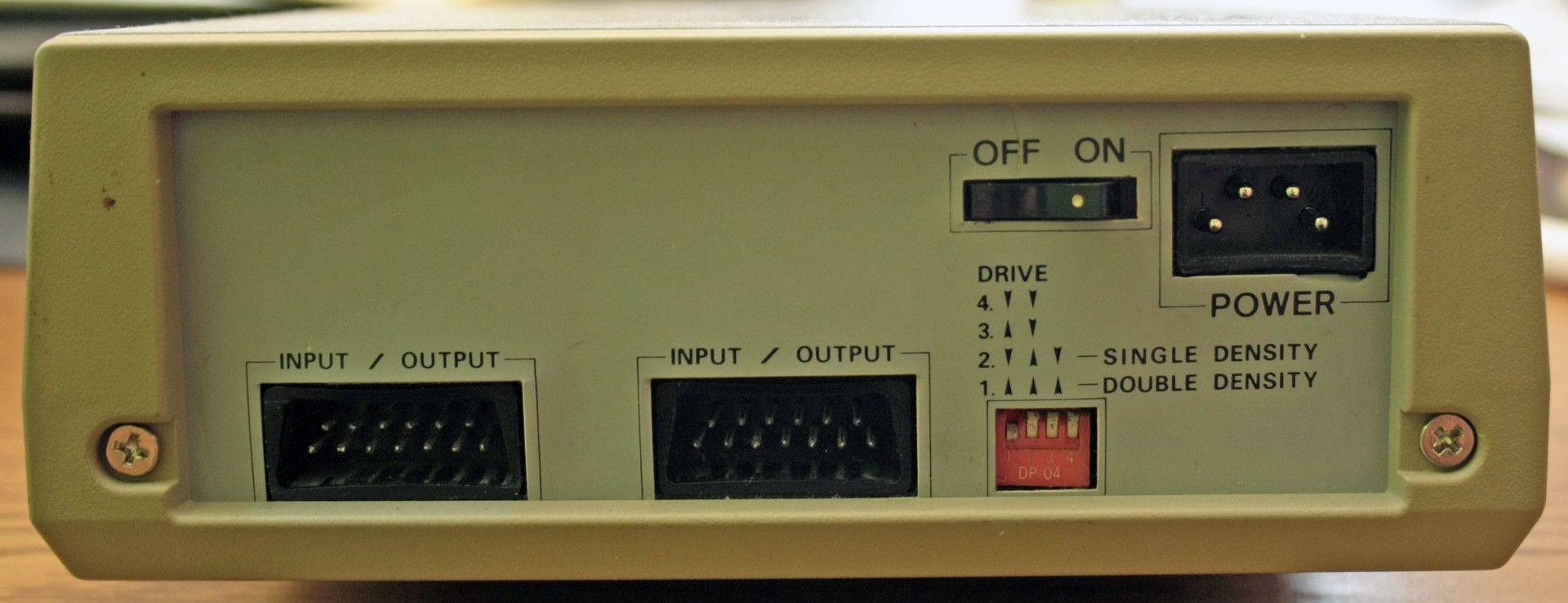

Stacja dyskietek 5,25'' - California Access 2001

Dane techniczne:

- mikroprocesor Z80/4 MHz, 4k ROM, 2k RAM (rozszerzalne do 64k)
- kontroler FDC WD2797 lub WD1772
- jednostronna, pojedyncza gęstość (SD, 90 kB)
- jednostronna, rozszerzona gęstość (ED, 130 kB)
- jednostronna, podwójna gęstość (DD, 180 kB)
- dwa porty SIO
- możliwość pracy jako D1-D4

Szybkości transmisji:

- 19200 bps w standardzie
- 38400 bps w trybie Synchromesh pod DOS XL 2.35I1
- 68200 bps w trybie SuperSynchromesh przy wykorzystaniu
sterownika INDUS.SYS pod SpartaDOS X (od wersji 4.43).

Ciekawostki:

Na wyświetlaczu stacja dyskietek pokazuje parametry pracy, informacje o aktualnym stanie transmisji oraz błędy.
Standardowo podczas pracy wyświetlany jest aktualny numer ścieżki, na której znajduje się głowica.
Przyciśnięcie klawisza DRIVE powoduje wyświetlenie informacji o aktualnej gęstości (A - gęstość pojedyncza, b - podwójna, C - średnia)
W przypadku błędów lub po naciśnięciu klawisza ERROR, na wyświetlaczu pojawia się informacja o aktualnym błędzie.
Lewe pole wyświetlacza to litery: G - błąd odczytu, P - błąd zapisu, F - błąd formatowania.
Prawe pole wyświetlacza to cyfry: 3 - błąd transmisji, 4 - błędna suma kontrolna, 5 - nie znaleziono sektora, 7 - dysk zabezpieczony przed zapisem,
9 - błąd weryfikacji Kod "E-" oznacza, że wszystko jest OK.

Naciśnięcie klawisza DRIVE i TRACK powoduje analizę włożonej dyskietki i wyświetlenie gęstości dyskietki.

*************************************************************************************

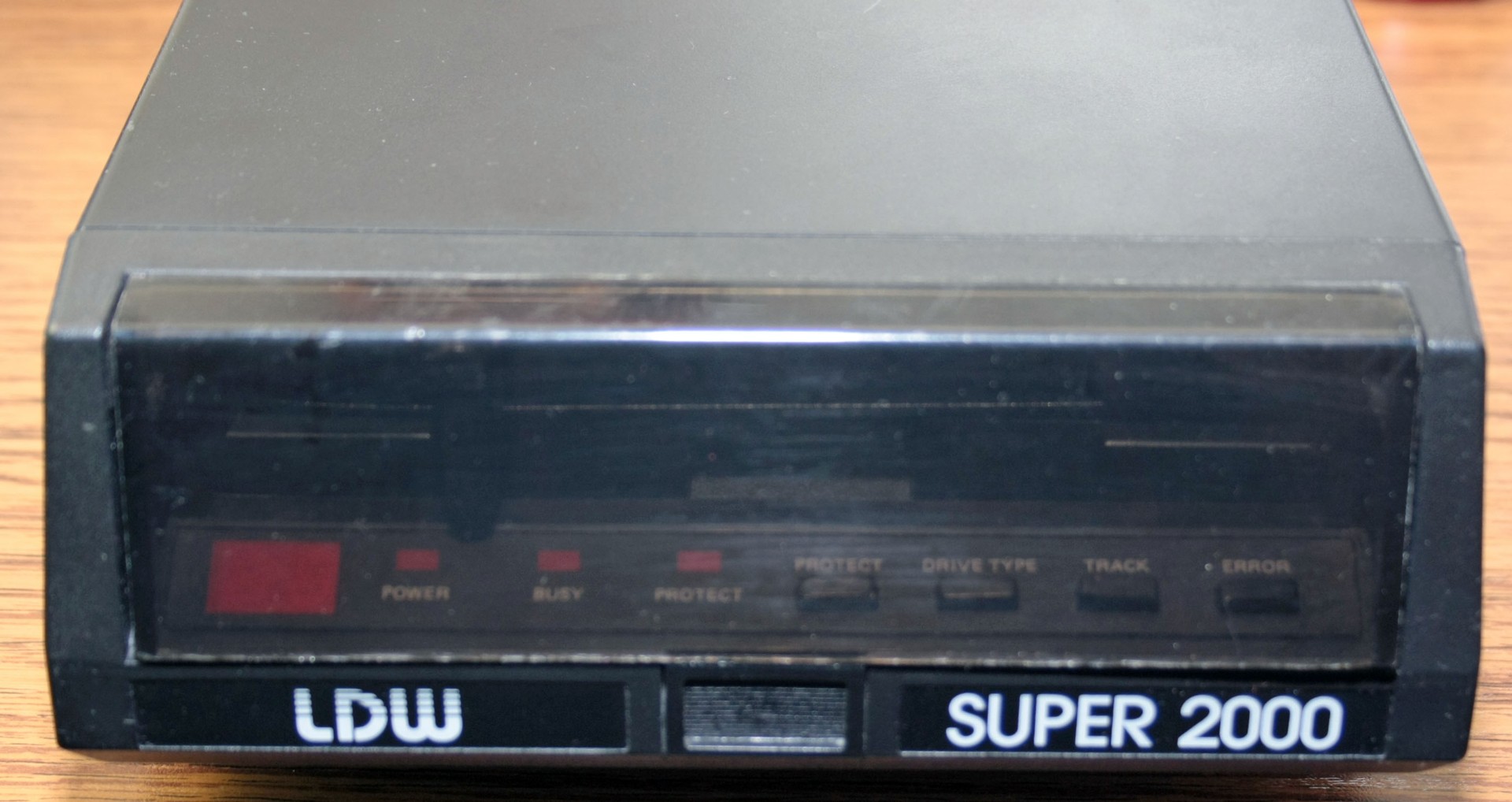

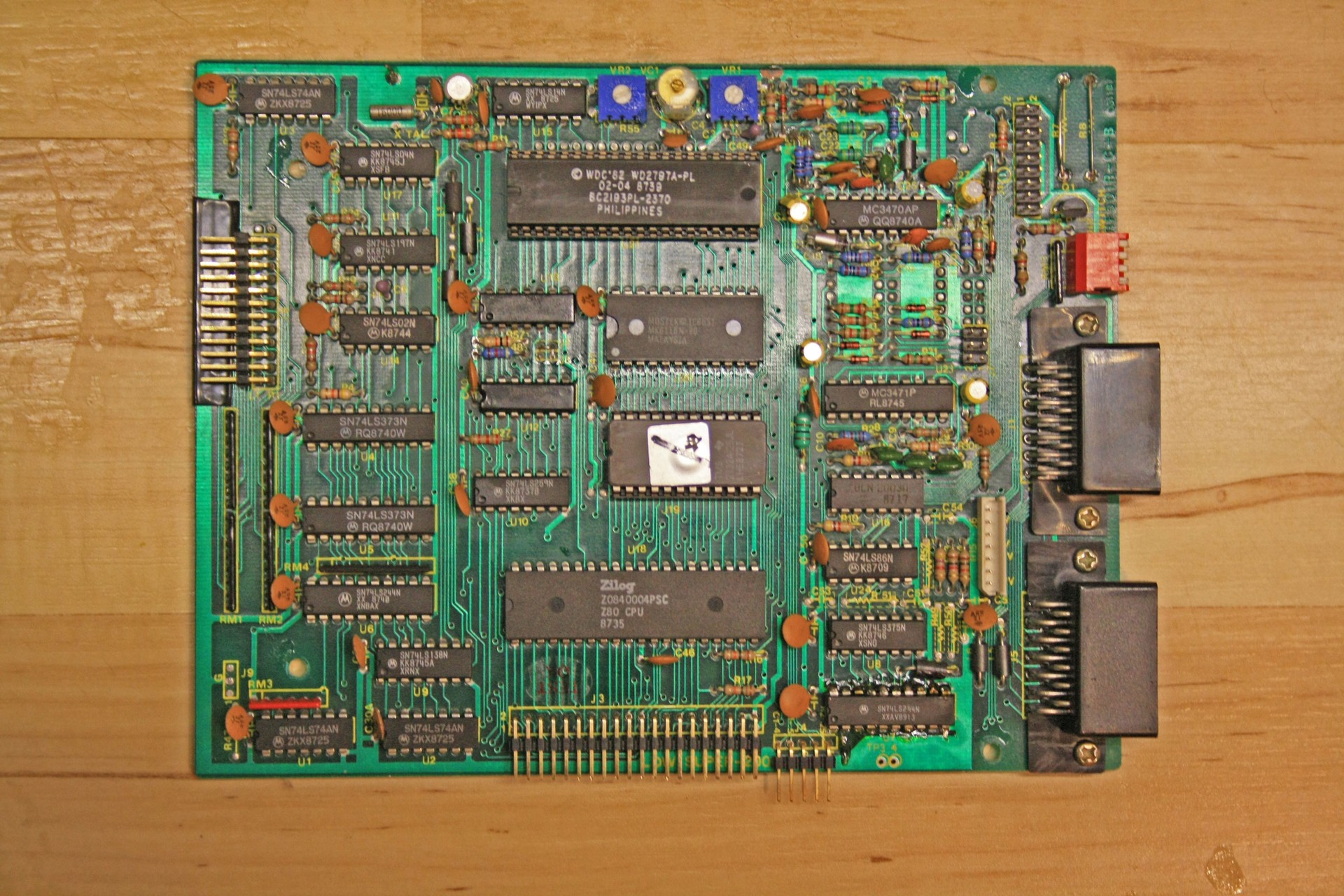

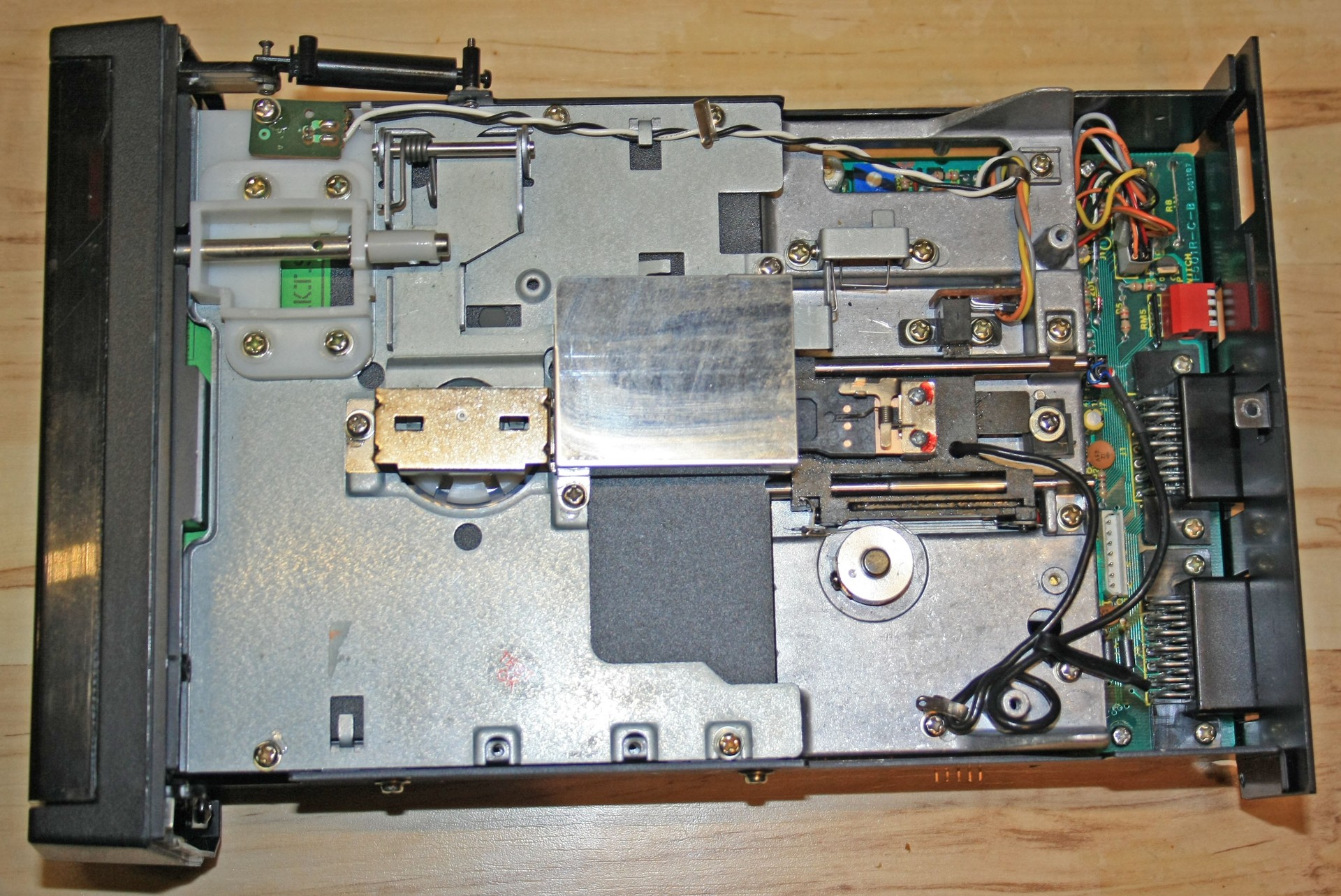

Stacja dyskietek 5,25'' - LDW SUPER 2000

Dane techniczne:

- mikroprocesor Z80/4 MHz, 4k ROM, 2k RAM (rozszerzalne do 64k)
- kontroler FDC WD2797
- jednostronna, pojedyncza gęstość (SD, 90 kB)
- jednostronna, rozszerzona gęstość (ED, 130 kB)
- jednostronna, podwójna gęstość (DD, 180 kB)
- dwa porty SIO
- możliwość pracy jako D1-D4

Szybkości transmisji:

- 19200 bps w standardzie
- 38400 bps w trybie Synchromesh pod DOS XL 2.35I1
- 68200 bps w trybie SuperSynchromesh pod DOS XL 2.35I2 i SpartaDOS X

Firmowe oprogramowanie wewnętrzne stacji (ROM) występuje w kilku wersjach. Wcześniejsze egzemplarze zawierały wadliwe wersje 1.00 i 1.10, które m.in. nie obsługiwały poprawnie rozszerzonej gęstości. W ostatniej wersji 1.20 poprawiono wcześniejsze błędy. Płyta główna i oprogramowanie są przystosowane do obsługi kontrolerów WD177x, lecz w produkcji stosowano wyłącznie FDC WD2797.

*************************************************************************************

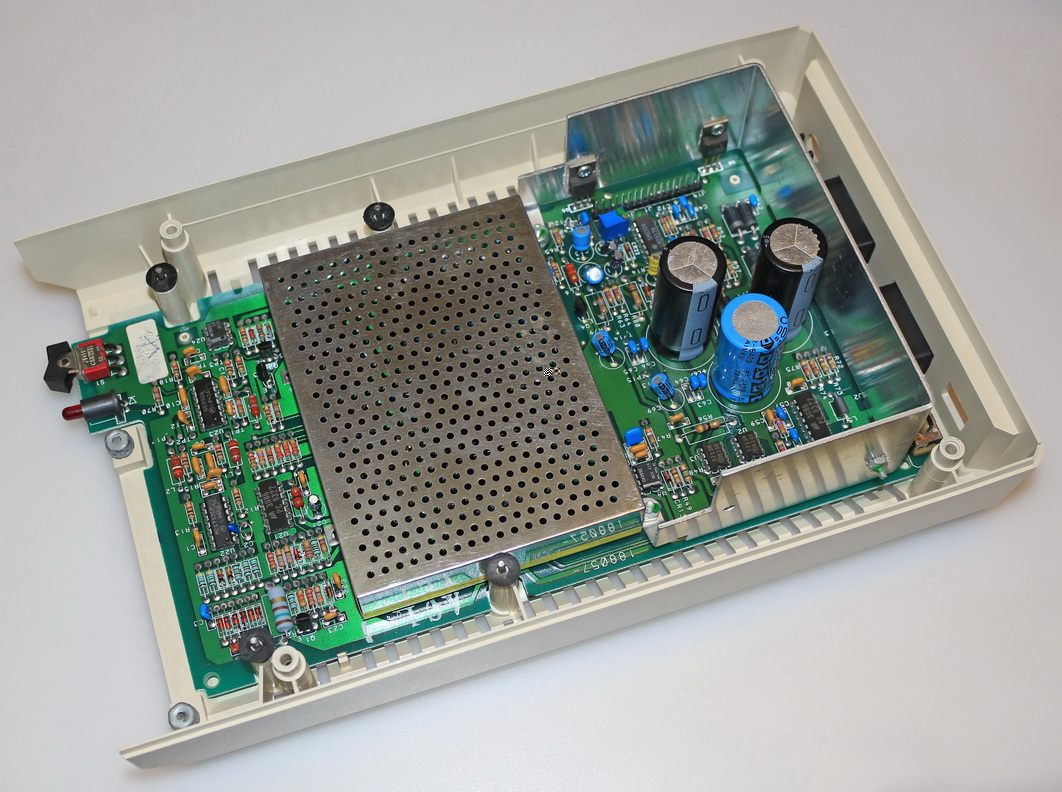

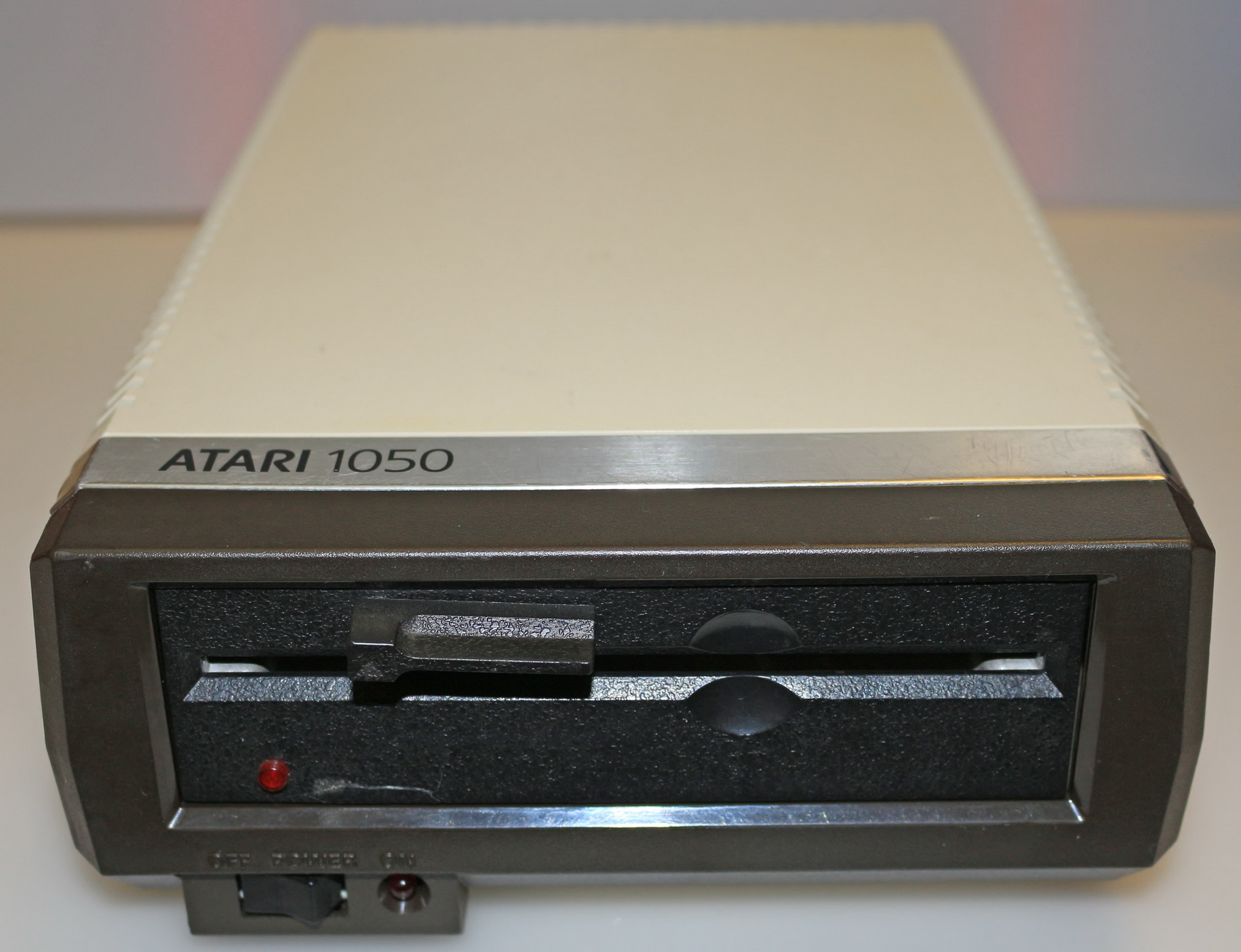

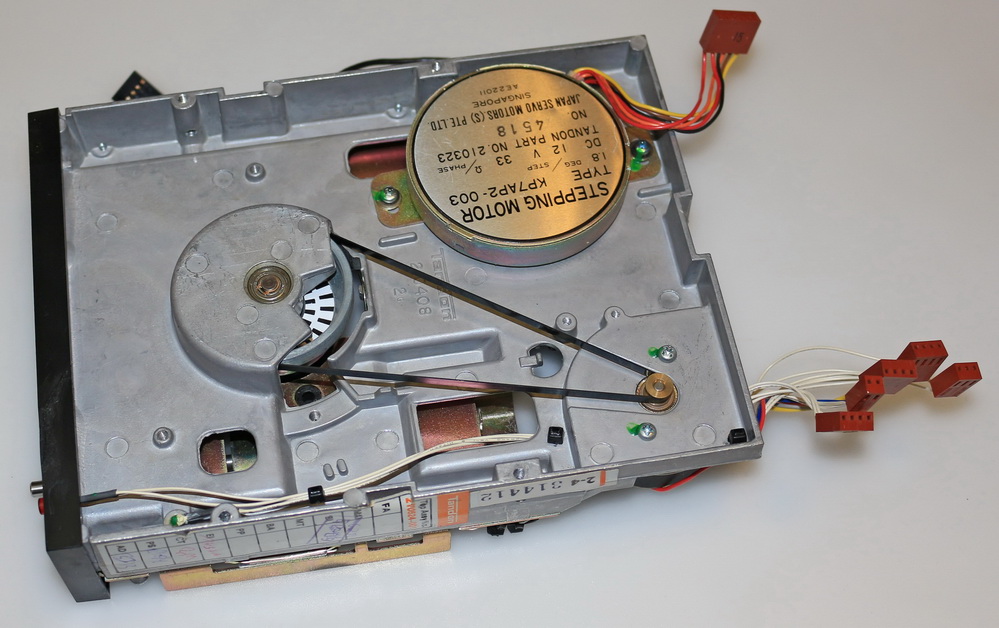

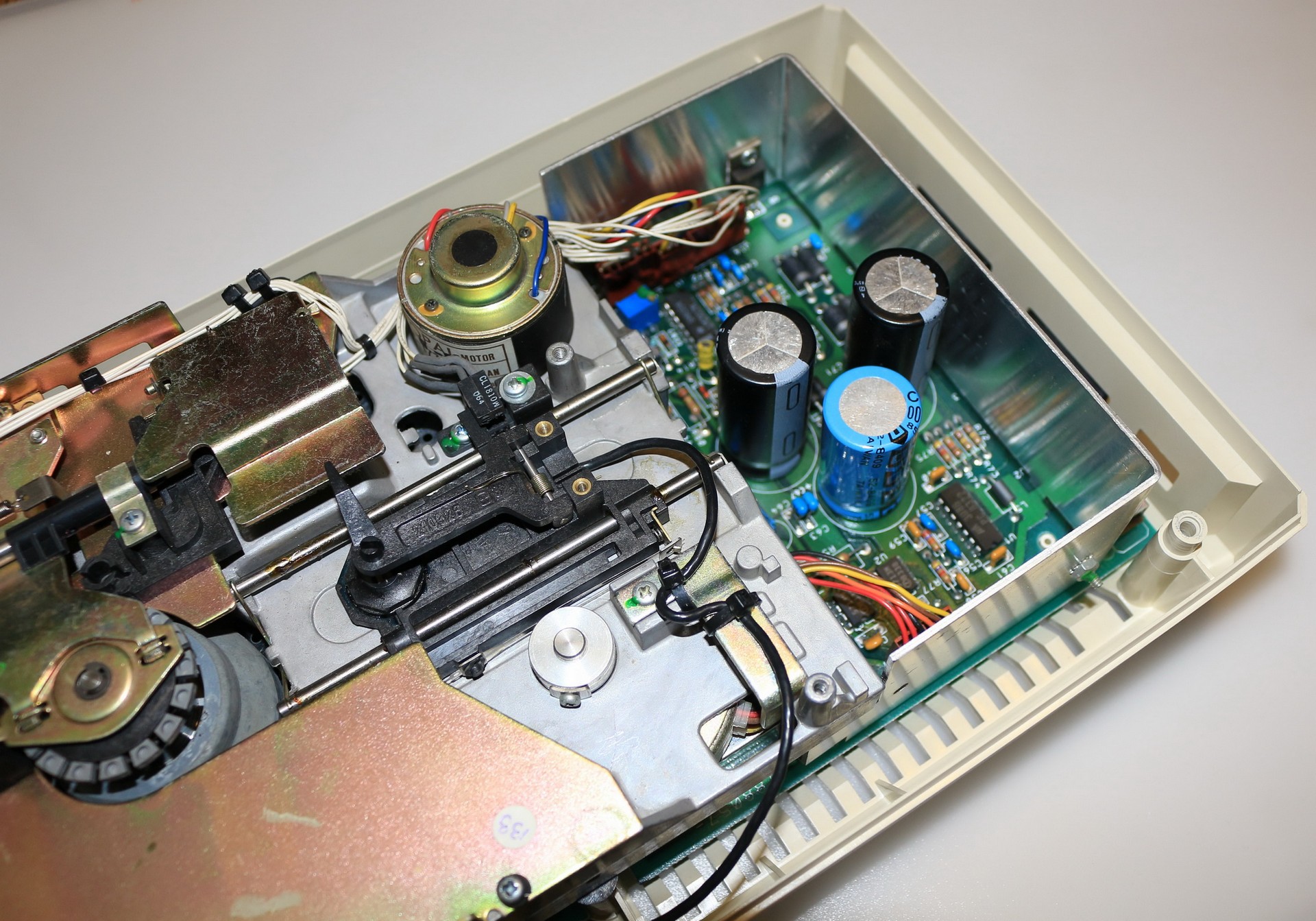

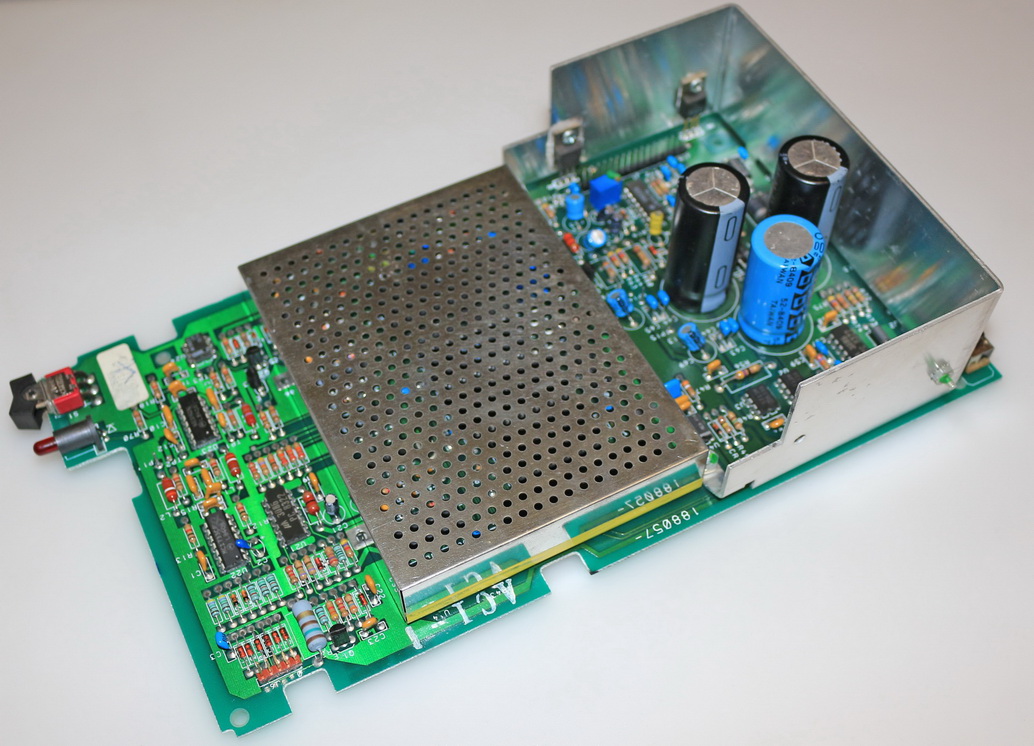

Stacja dyskietek 5,25'' - ATARI 1050

Stacja dysków ATARI 1050 przeznaczona była dla serii XL i dostosowana do niej wzorniczo. Może być używana ze wszystkimi modelami ośmiobitowych Atari zarówno z serią 400/800 jak i XL/XE.

Dane techniczne:

- mikroprocesor 6507 1MHz
- 4k ROM, 2x128 bajtów RAM
- jednostronna, pojedyncza gęstość (SD, 90 kB)
- jednostronna, rozszerzona gęstość (ED, 130 kB)
- dwa porty SIO
- możliwość wyboru numeru stacji D1-D4

Szybkości transmisji:

- 19200 bps w standardzie
- prędkość obrotowa 288 obrotów na minutę

*************************************************************************************

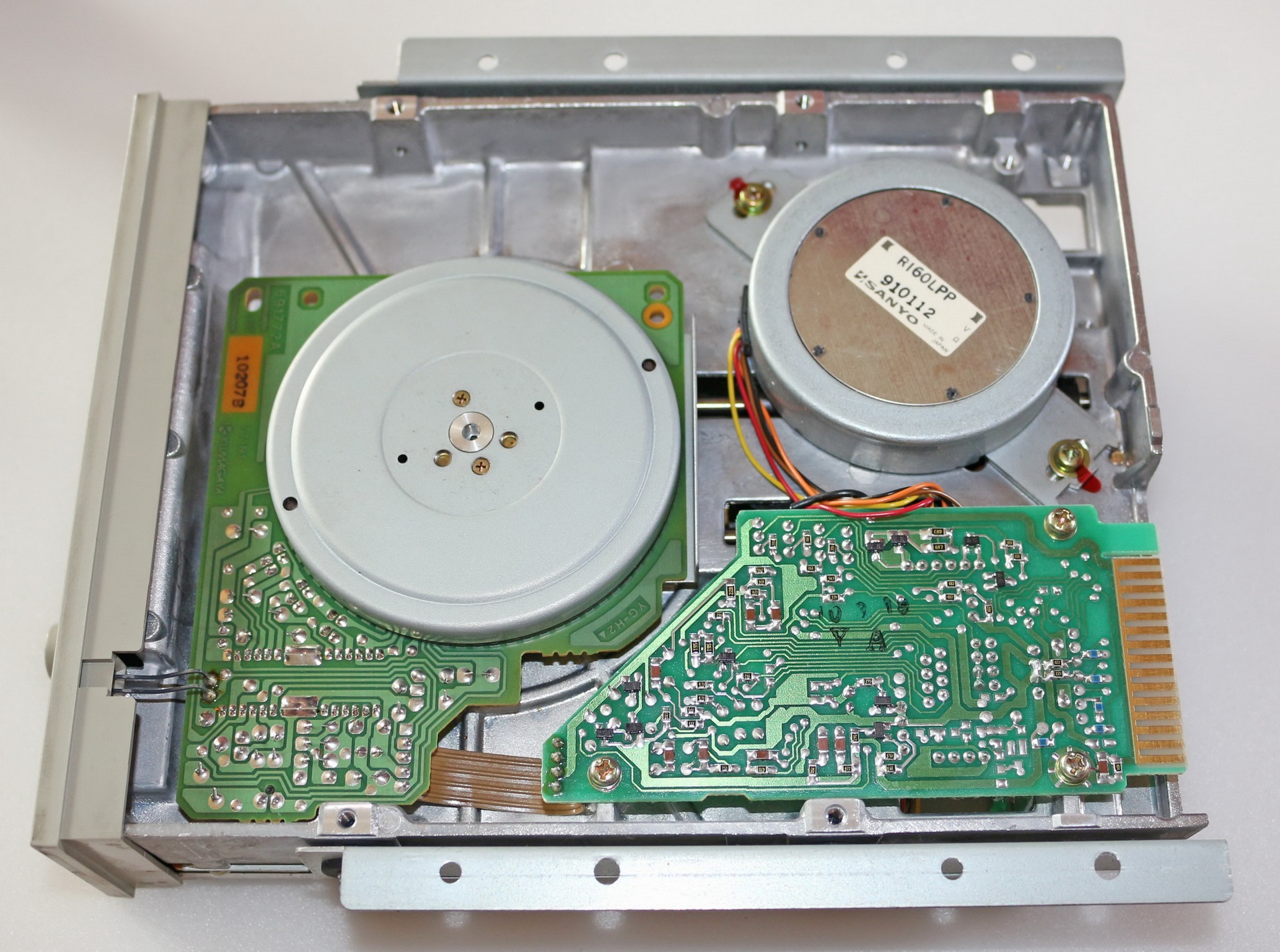

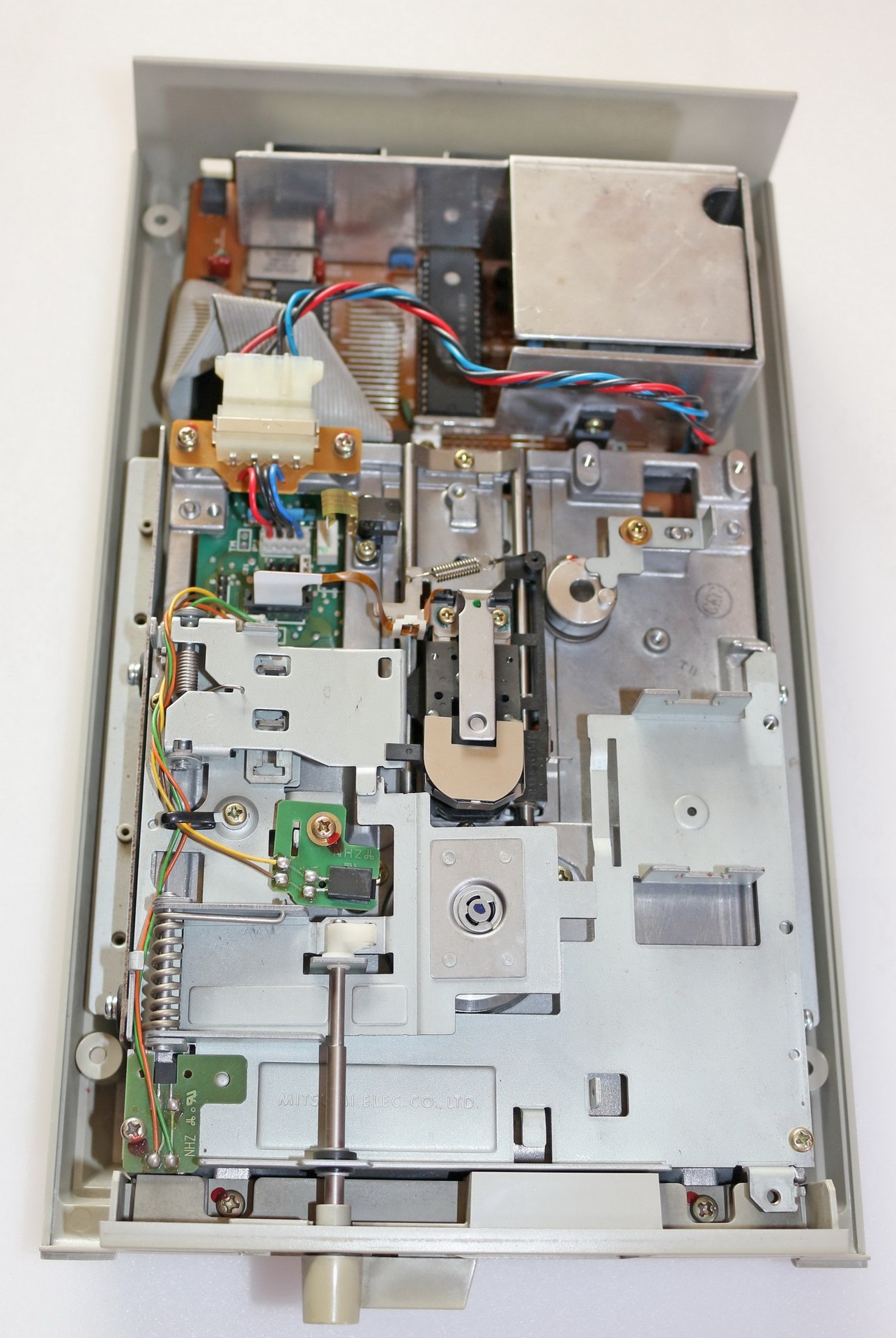

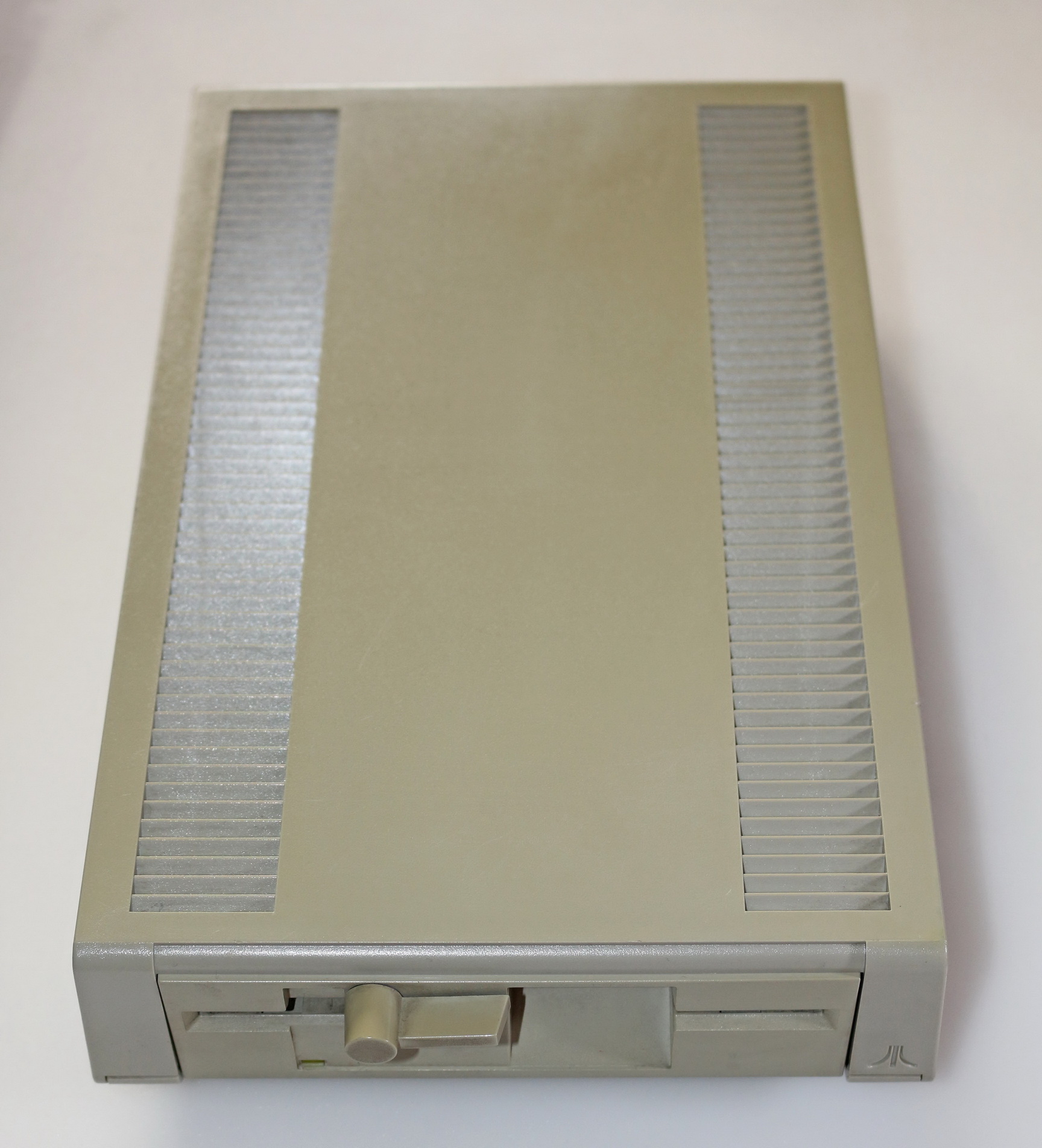

Stacja dyskietek 5,25'' - Atari XF551

Dane techniczne:

Obsługiwane gęstości:
- Single-Sided, Single-Density - 90K - kompatybilne z 810
- Single-Sided, Enhanced-Density - 128K - kompatybilne z 1050
- Single-Sided, Double-Density - 180K
- Double-Sided, Double-Density

MFM 80 ścieżek po 18 sektorów na ścieżkę x 256 bajtów na sektor
co daje 360K

Prędkość obrotowa: 300RPM
CPU: Intel 8040

*************************************************************************************

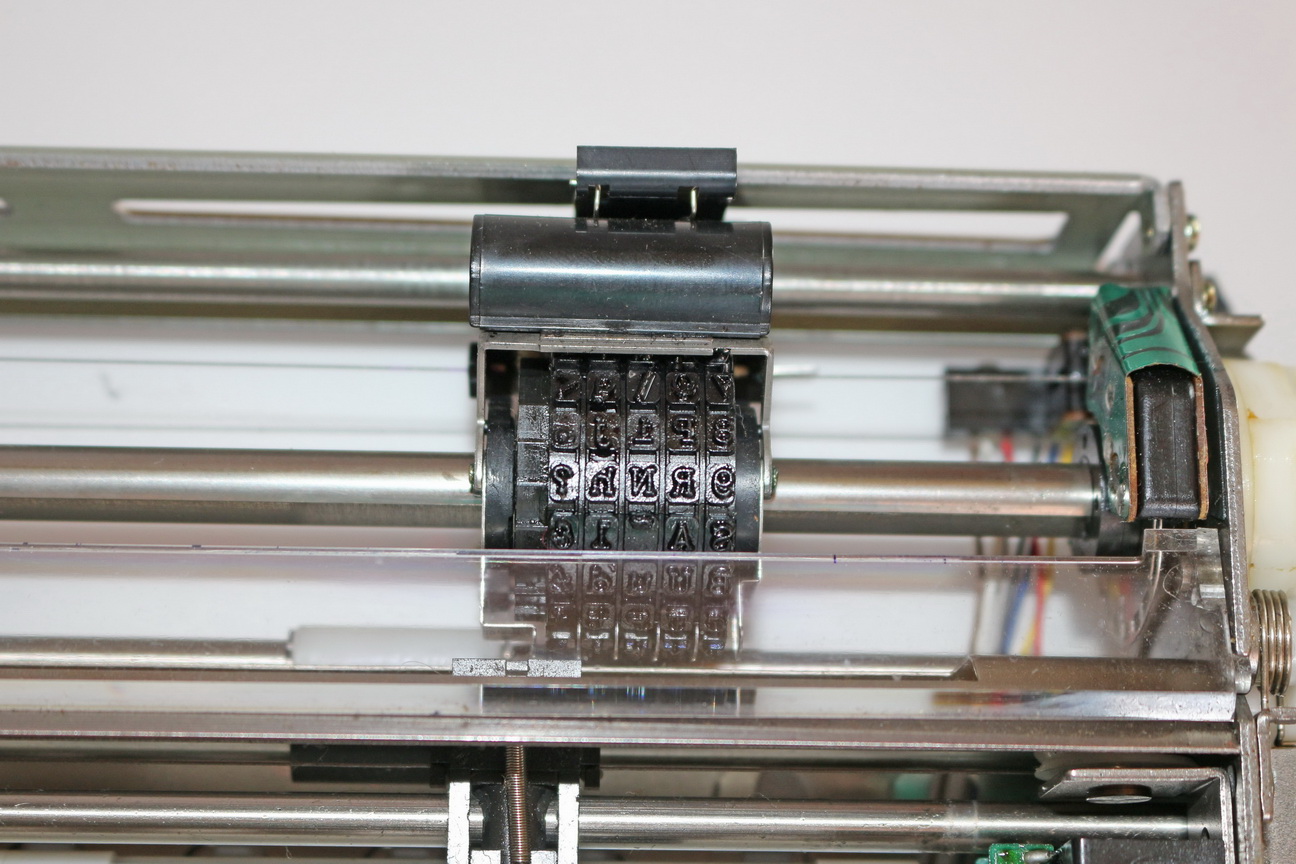

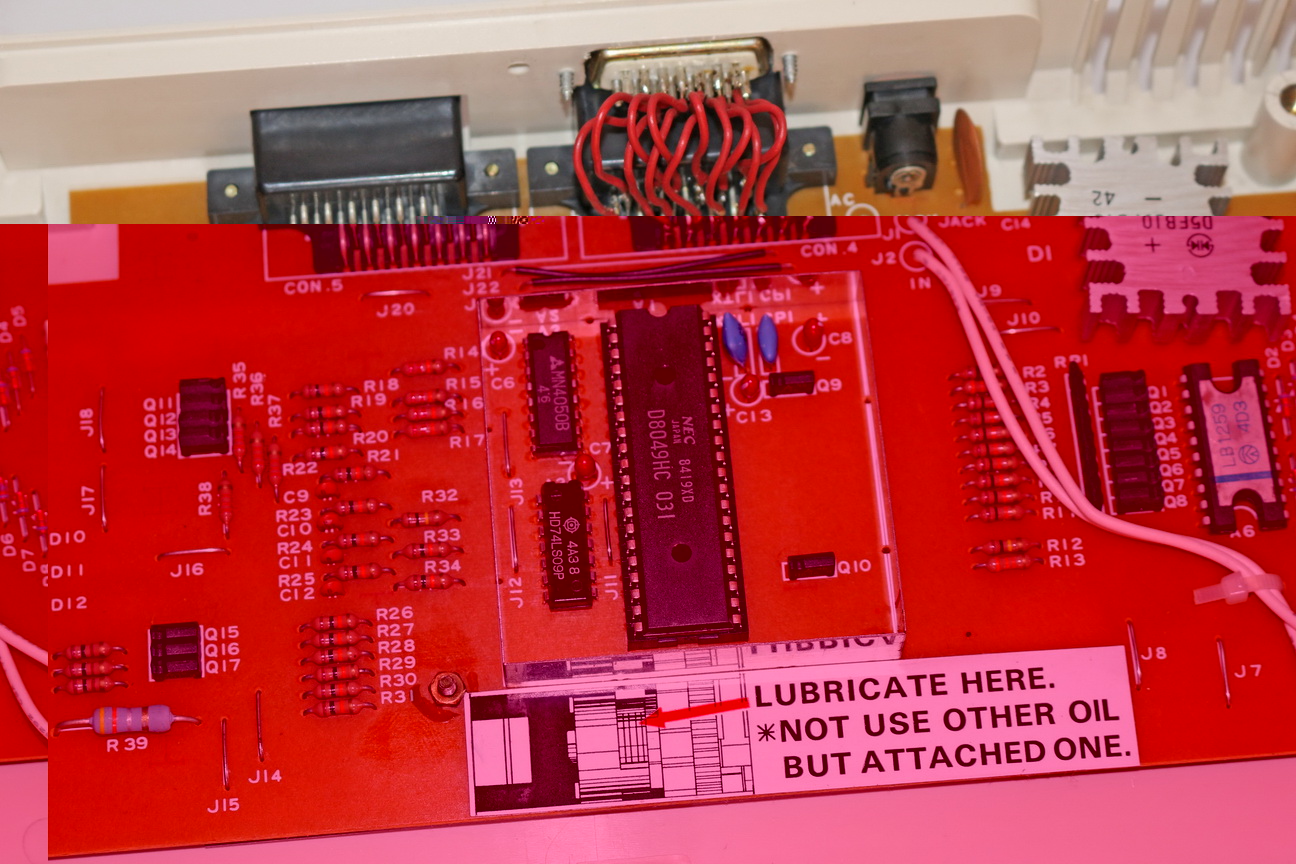

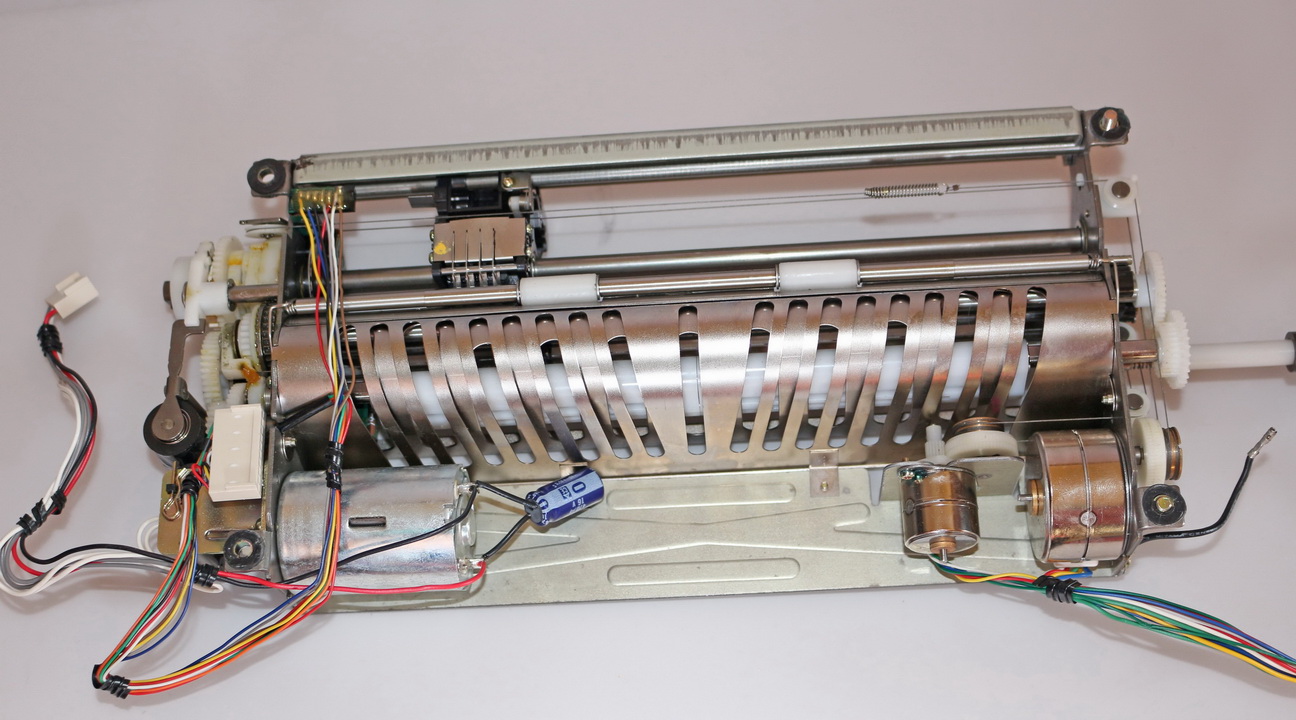

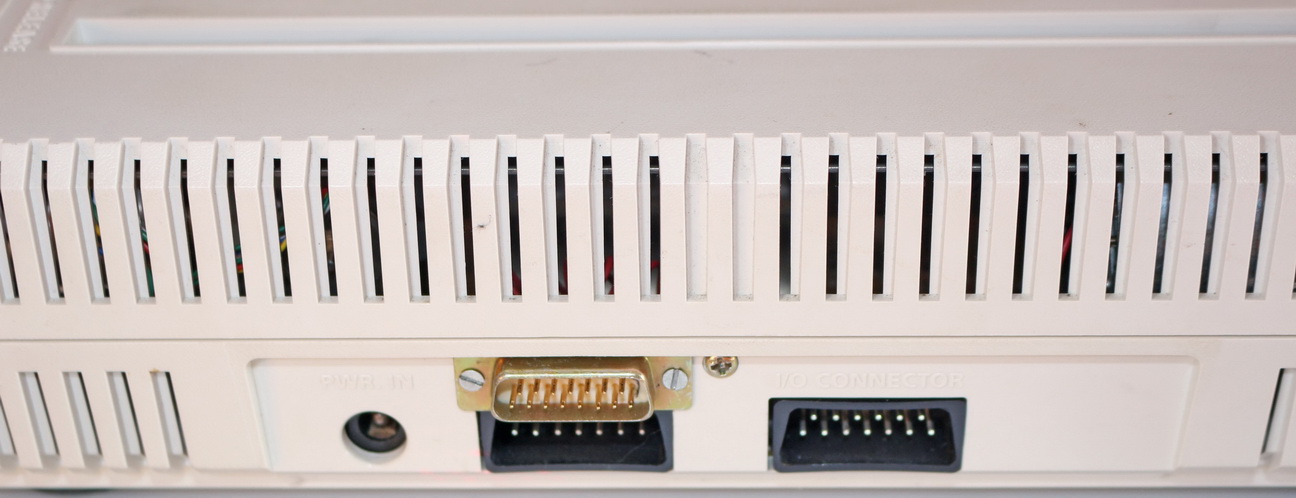

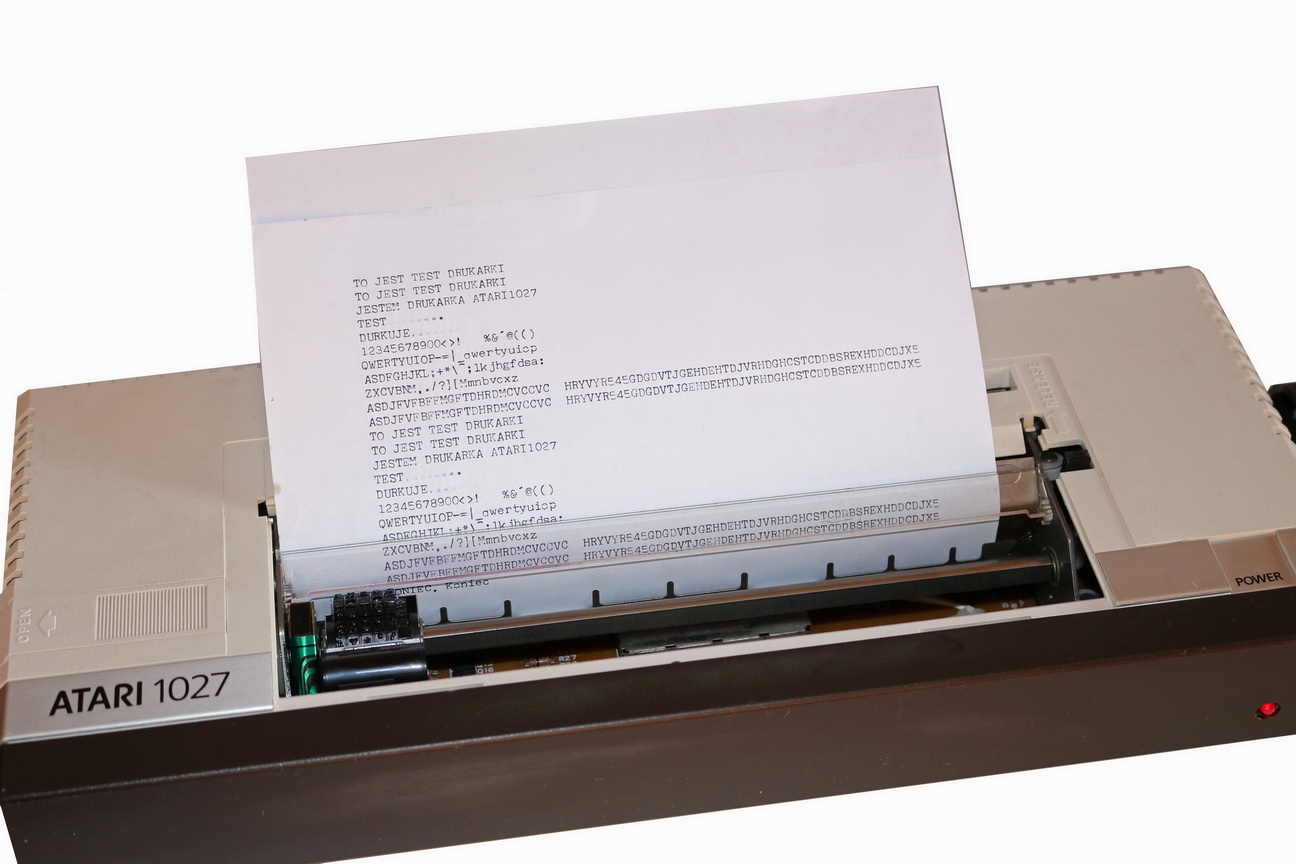

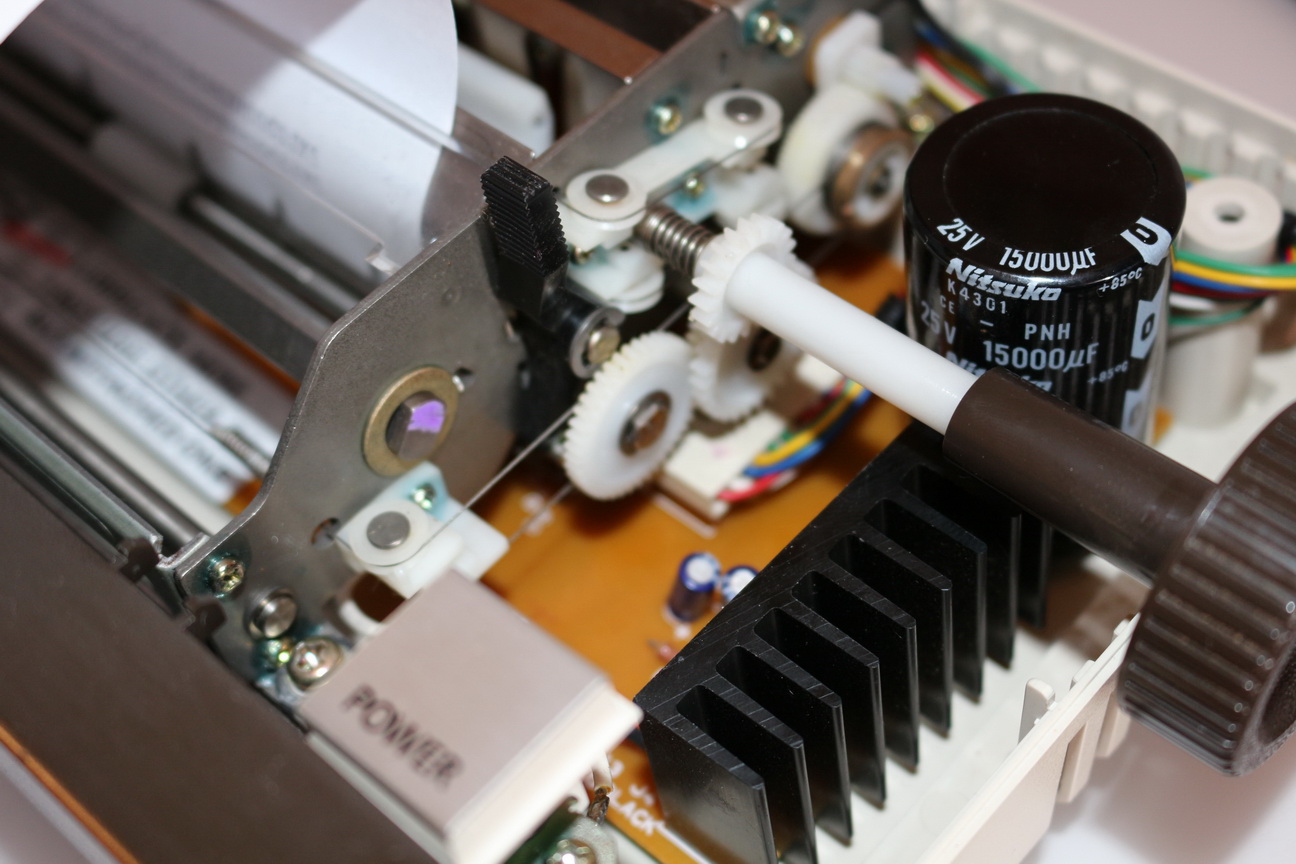

Drukarka Atari 1027

Atari 1027 to drukarka rozetkowa drukująca tylko czcionką typu
Prestige elite 12 i zaliczana była do drukarek typu NLQ, czyli druk
był bliski jakości listowej. Drukarka współpracowała z 8 bitowymi
Atari np. 400, 800, 600XL, 800XL, 1200XL itp.
Kolorystyka drukarki dopasowana była do serii XL

Atari 1027 drukuje 80 znaków w wierszu.
Wydruk odbywa się na pojedyńczych kartkach bądź z rolki.

*************************************************************************************

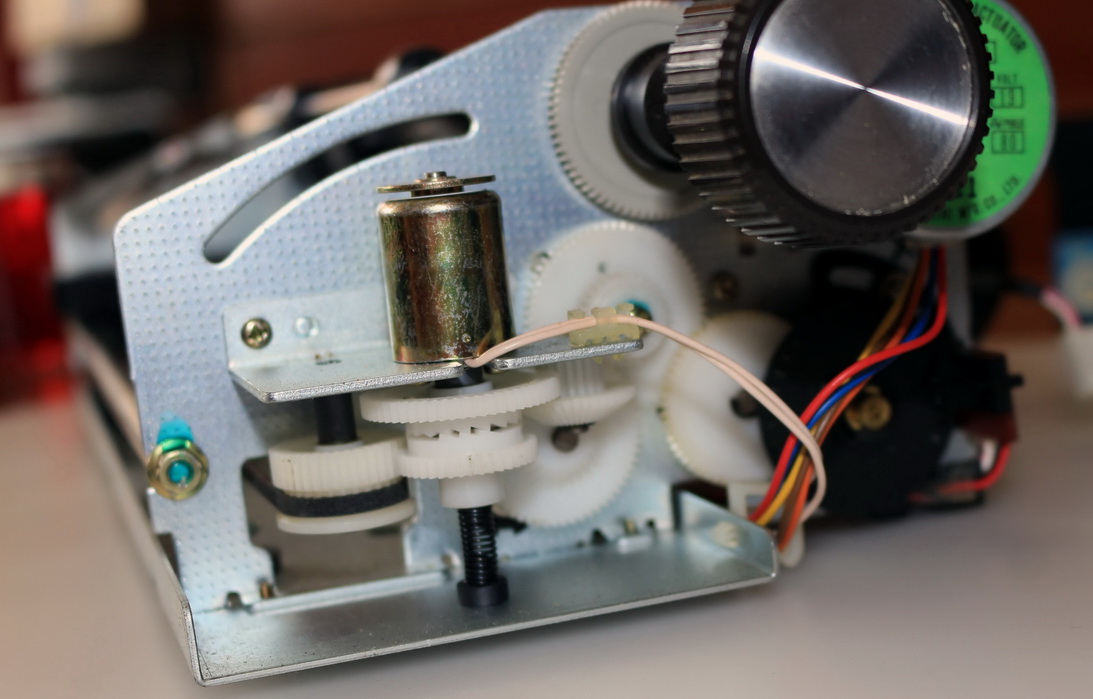

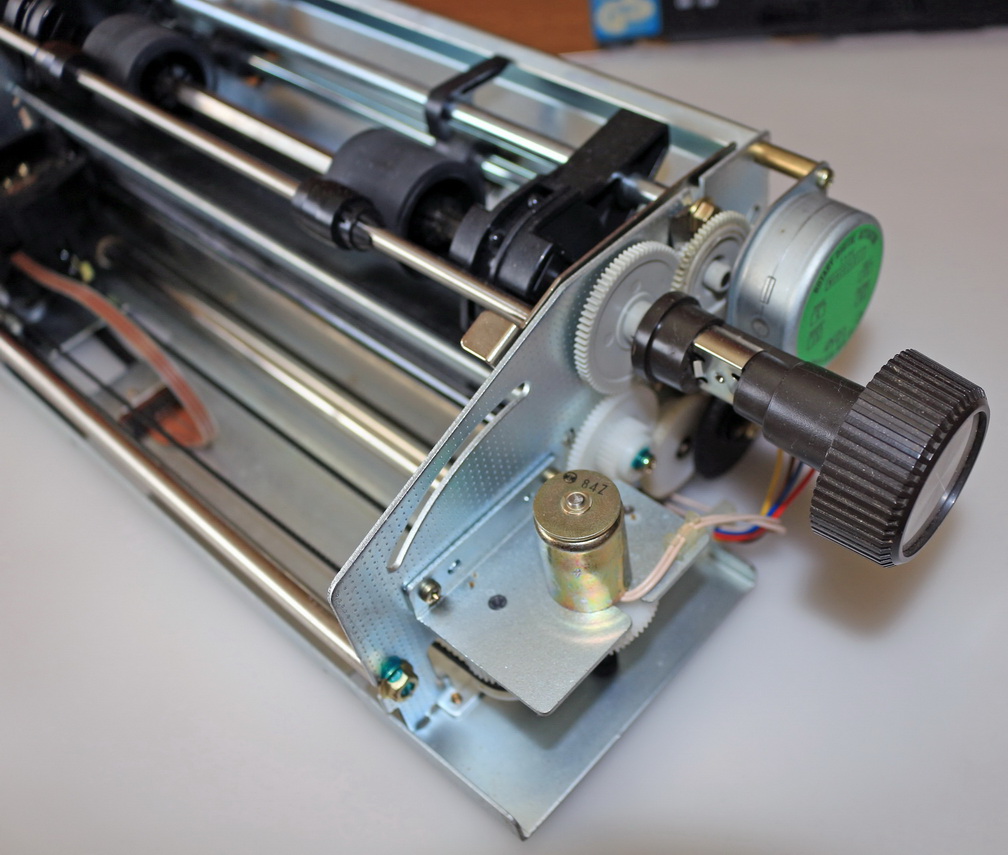

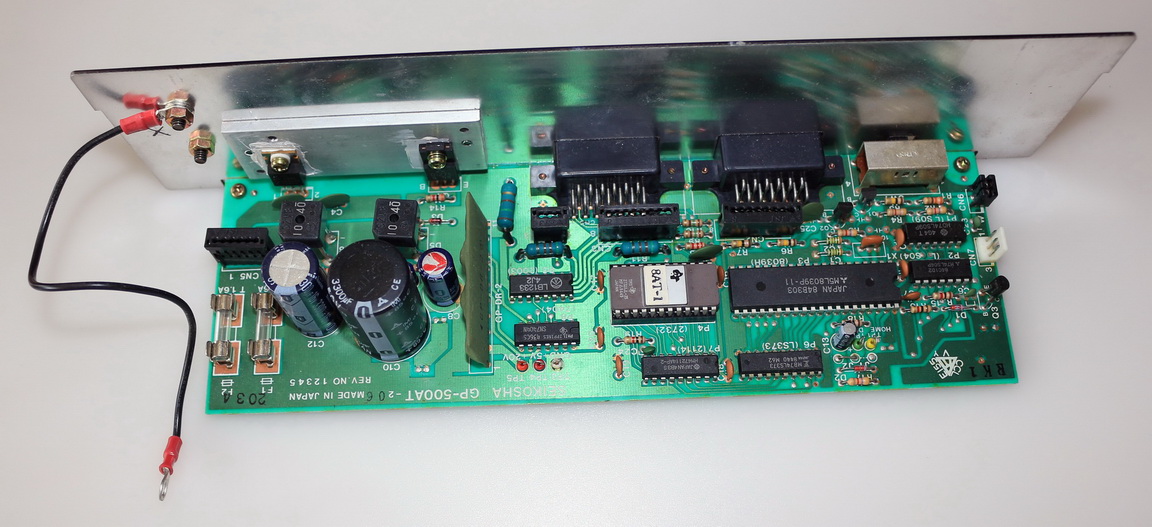

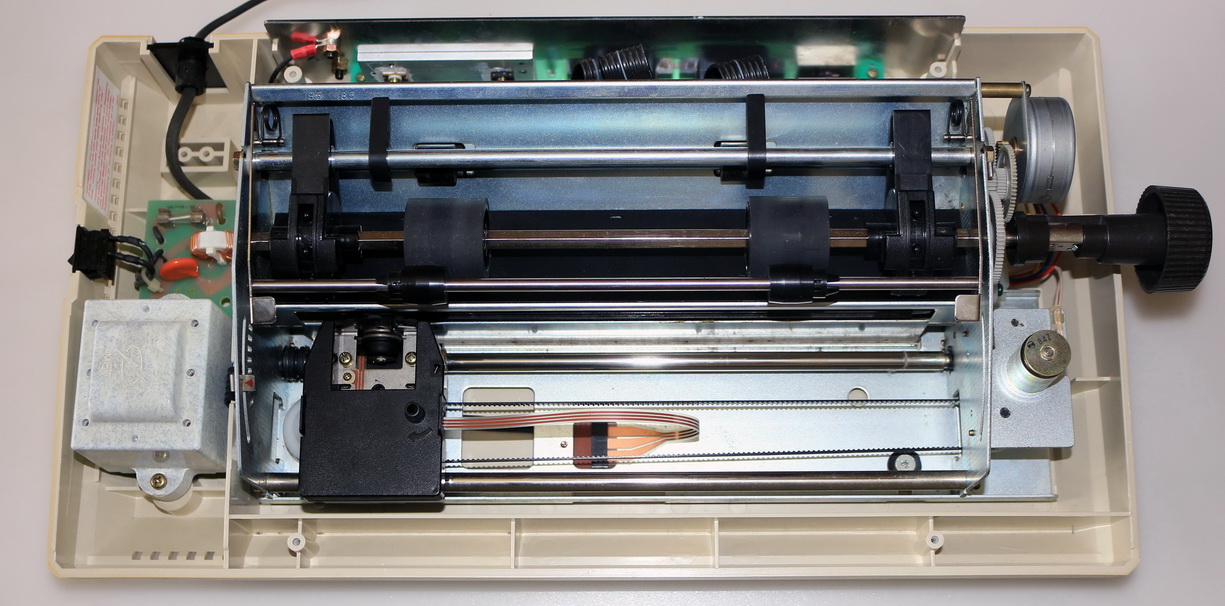

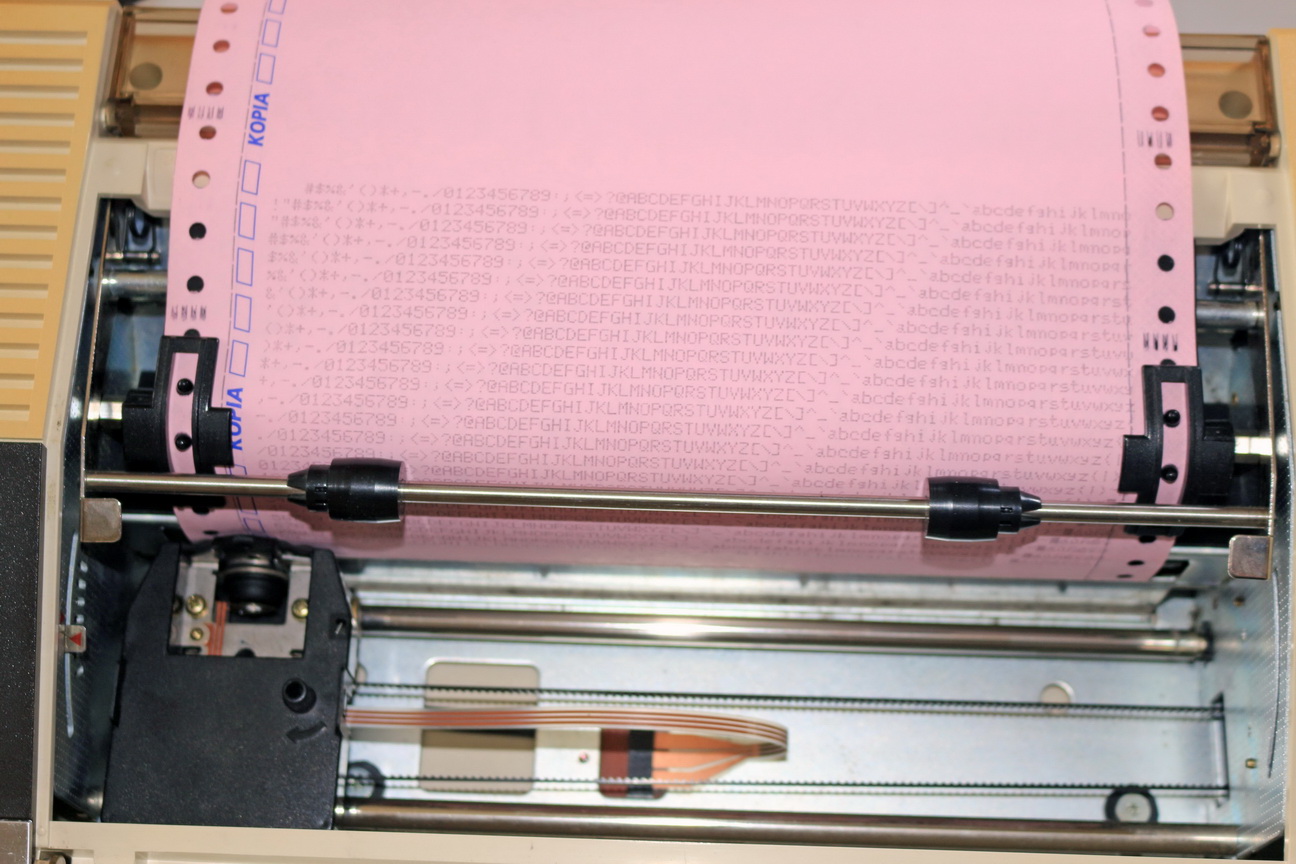

Drukarka Atari 1029

Atari 1029 to drukarka mozaikowa, jedna z ostatnich wyprodukowanych przez firmę Atari. Wzorniczo jest dopasowane do serii XL (Atari 600XL, 800XL czy 1200XL)

Atari 1029 drukuje w 80 kolumnach co oznacza to, że na kartce o

formacie A4 drukarka drukuje 80 znaków w linii. Matryca głowicy składa się 5 na 7 punktów, można drukować w dwóch szerokościach 5 lub 10 znaków na cal i w dwóch odstępach 6 lub 9 wierszy na cal.

Drukarka posiada zaprogramowany zestaw znaków - 132 litery i znaki graficzne dostępne na klawiaturze komputerów 800XL i 130XE

Drukowane litery mogą być podkreślone. Praca w trybie graficznym

umożliwia kopiowanie ekranu, wykonywanie wykresów, tabel i różnego rodzaju rysunków. W trybie graficznym komputer programowo steruje poszczególnymi igłami głowicy drukującej.

Sterowanie drukarką możliwe jest z poziomu języka BASIC.

Igły głowicy drukującej uderzają w taśmę barwiącą o szerokości 7mm

Drukarka ta była sprzedawana w bardzo ograniczonych ilościach. Istnieją

egzemplarze zasilane zarówno napięciem 110V jak i 220V.

Drukarka posiada mechanizm firmy Seikosha

Wymiary: 12 x 44,5 x 22,5 cm.

Produkowana od 1982 roku.

*************************************************************************************

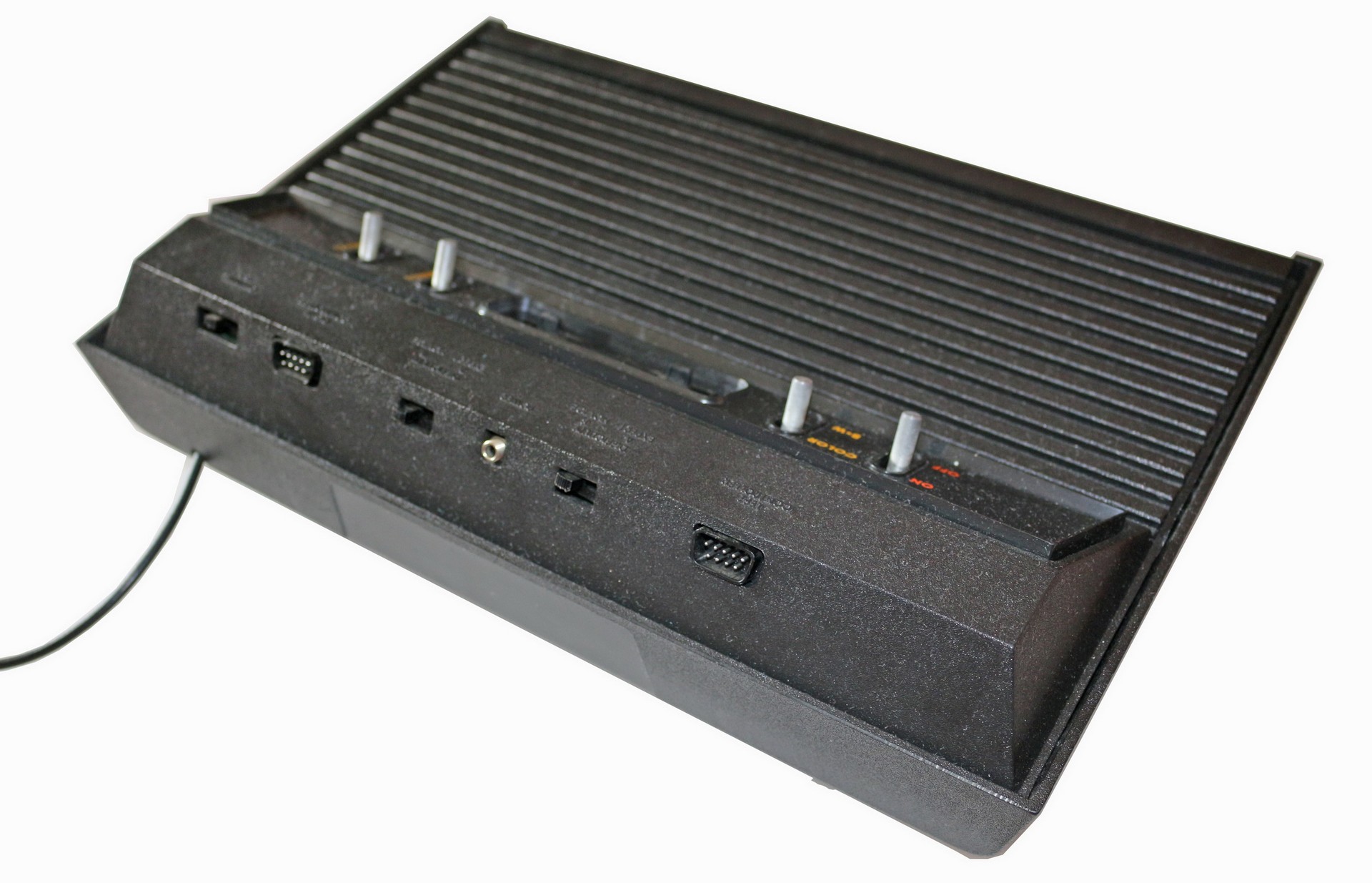

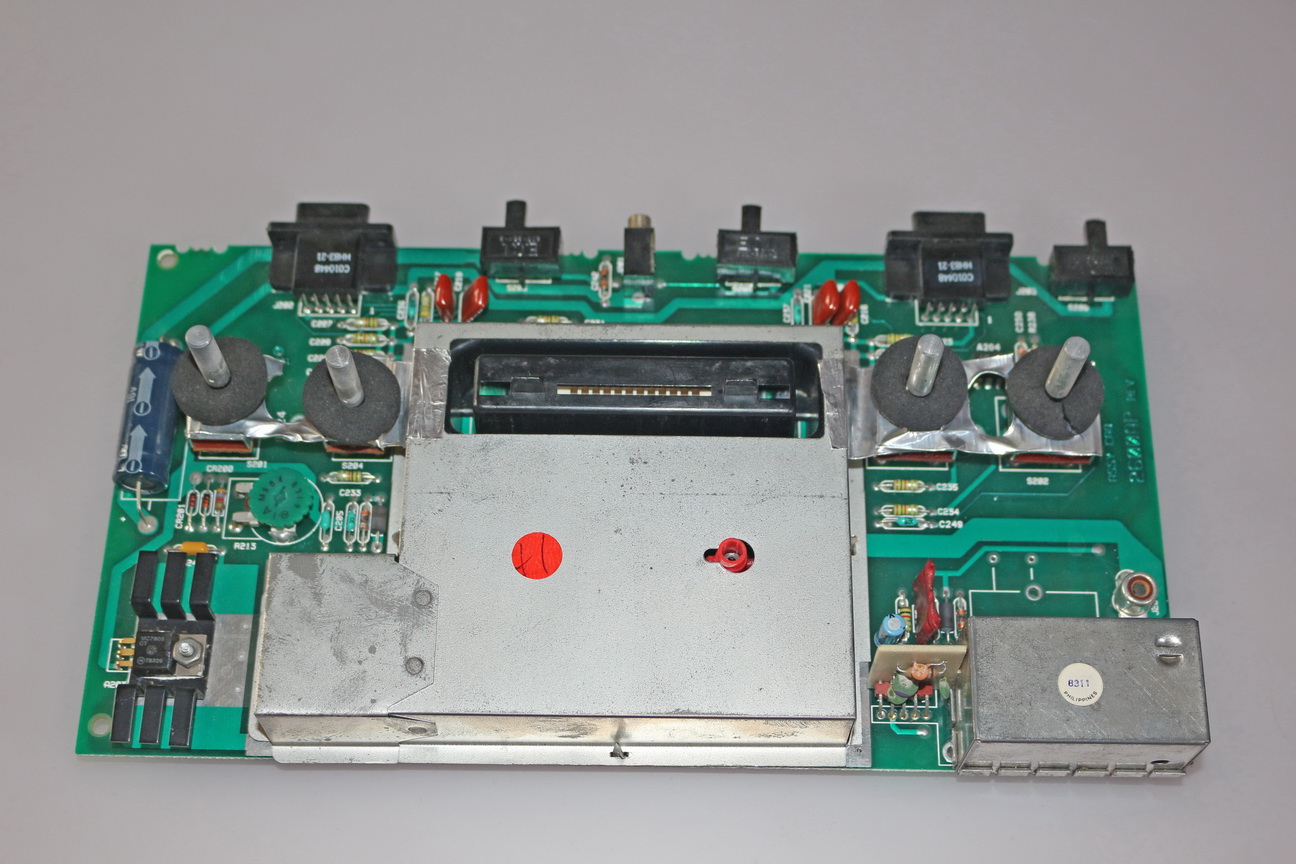

Atari CX-2600 AP - Darth Vader

Dane techniczne:

Procesor: 6507 pracujący z częstotliwością 1,19 MHz
Pamięć RAM: 128 bajtów wbudowany w układ RIOT
Pamięć ROM: kartridż z grą - 4 kB
Grafika: TIA - 160 x 192 NTSC (128 kolorów)
Dźwięk: 2-kanałowy dźwięk mono

*************************************************************************************

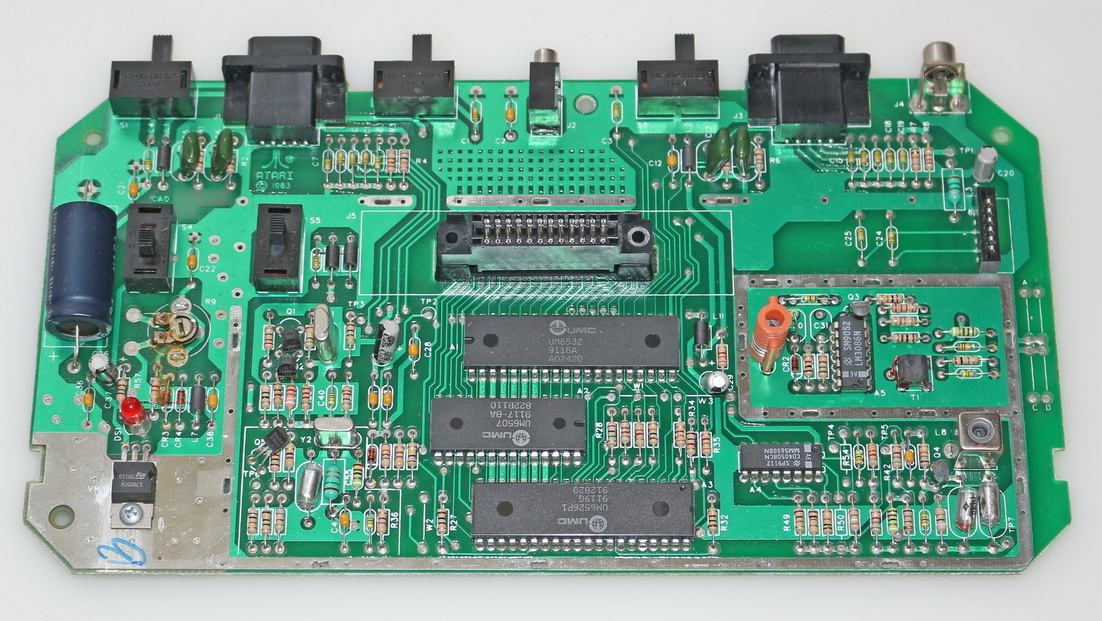

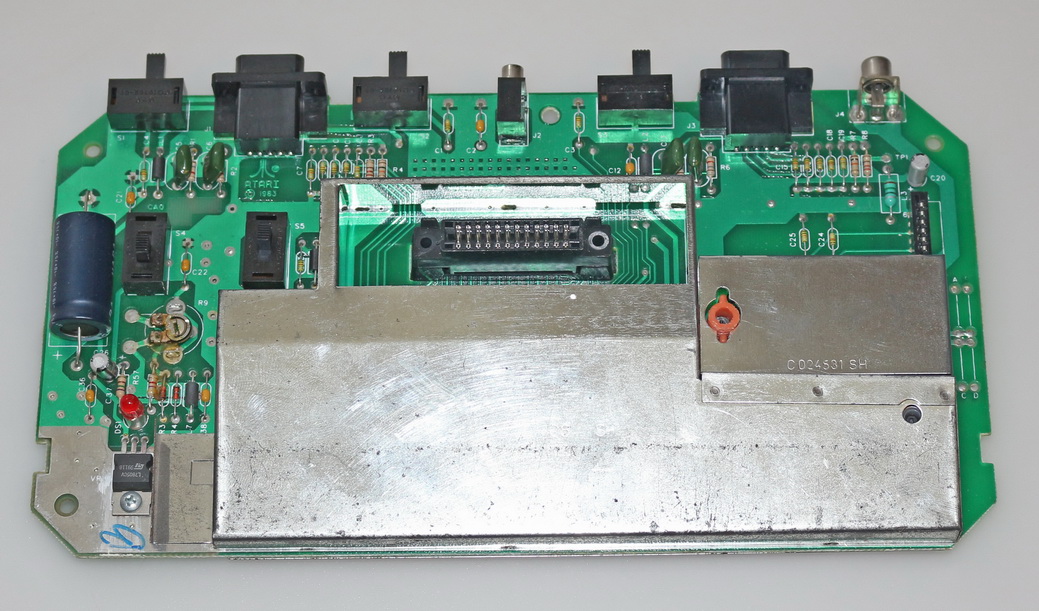

Atari 2600

Dane techniczne:

Procesor: 6507 pracujący z częstotliwością 1,19 MHz
Pamięć RAM: 128 bajtów wbudowany w układ RIOT
Pamięć ROM: kartridż z grą - 4 kB
Grafika: TIA - 160 x 102 (128 kolorów)
Dźwięk: 2-kanałowy dźwięk mono
Data wprowadzenia na rynek: styczeń 1977

Ciekawostka:

Atari 2600 była jedną z pierwszych i jednocześnie najdłużej produkowanych konsol do gier. W odróżnieniu od swoich poprzedniczek, posiadających jedną wbudowana grę, konsola Atari 2600 używała wymiennych kartridży z oprogramowaniem. Jej pierwszy model, nazwany VCS, pojawił się w lecie roku 1977 i był wielkim sukcesem.
W sumie powstało ok 900 gier przeznaczonych dla tego modelu. W roku 1986 urządzenie zostało poddane modernizacji i produkowane było w nowej, mniejszej obudowie. Ta wersja zwana była Atari 2600 jr. Konsola ta była produkowana do roku 1991 co stanowi 14 lat od daty powstania. Jest to absolutny rekord wśród konsol i komputerów, w ciągu tego czasu wyprodukowano około 25 milionów sztuk.

*************************************************************************************

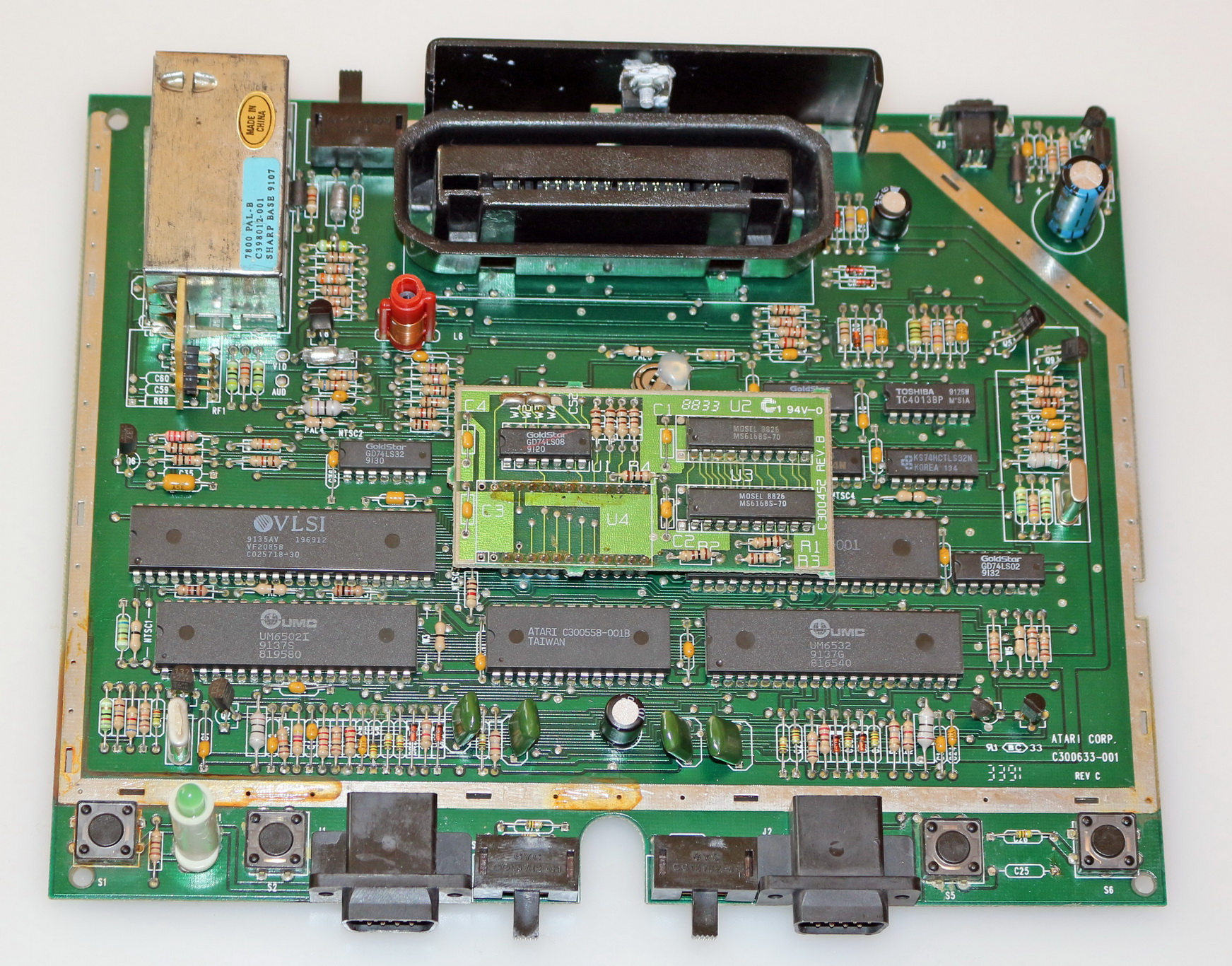

Atari 7800

Dane techniczne:

Procesor: 6502C pracujący z częstotliwością 1,79 MHz
              CPU nazwany SALLY, taktowanie 1,79 MHz spada
              do 1,19 MHz kiedy TIA lub RIOT mają dostęp do CPU
Pamięć RAM: 4 KB
Pamięć ROM: 4 KB BIOS ROM, 48 KB kartridż ROM
Grafika: kontroler graficzny MARIA 160x240 (160x288 PAL) lub
            320x240 (320×288 PAL)
Dźwięk: TIA 2-kanałowy dźwięk mono

Data wprowadzenia na rynek: maj 1984

*************************************************************************************

Magnetofon XCA12

Magnetofon do Atari XL/XE z wbudowanym Turbo Blizzard

*************************************************************************************

Magnetofon CA12

Magnetofon do Atari XL/XE w oryginalnym pudełku, styropianach wraz z instrukcją obsługi.
Magnetofon posiada oryginalną plombę oraz folię zabezpieczającą.

*************************************************************************************
